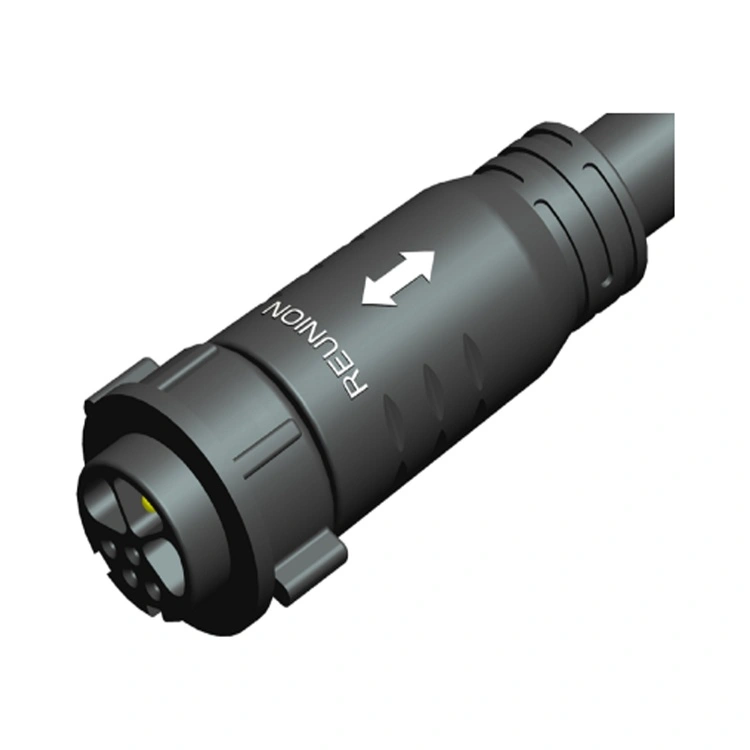

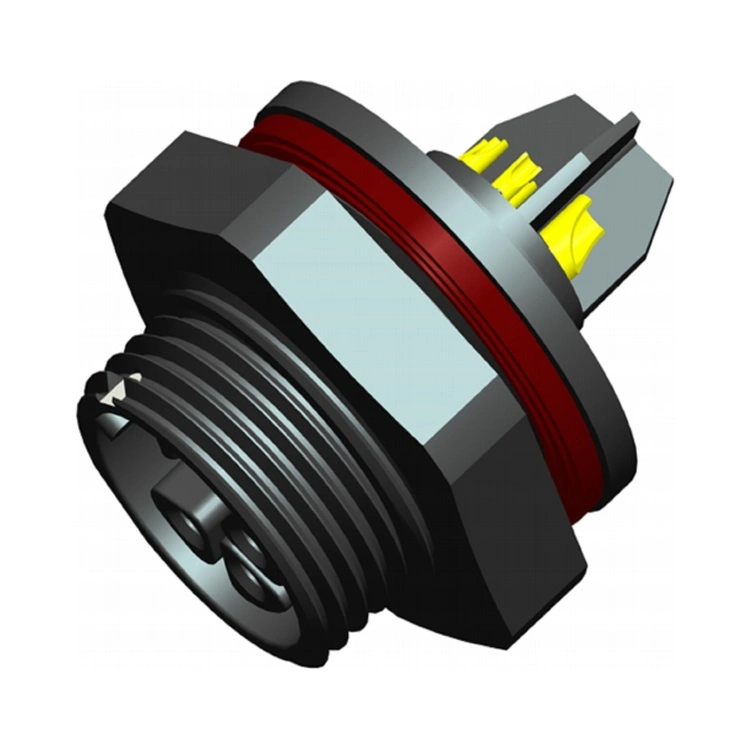

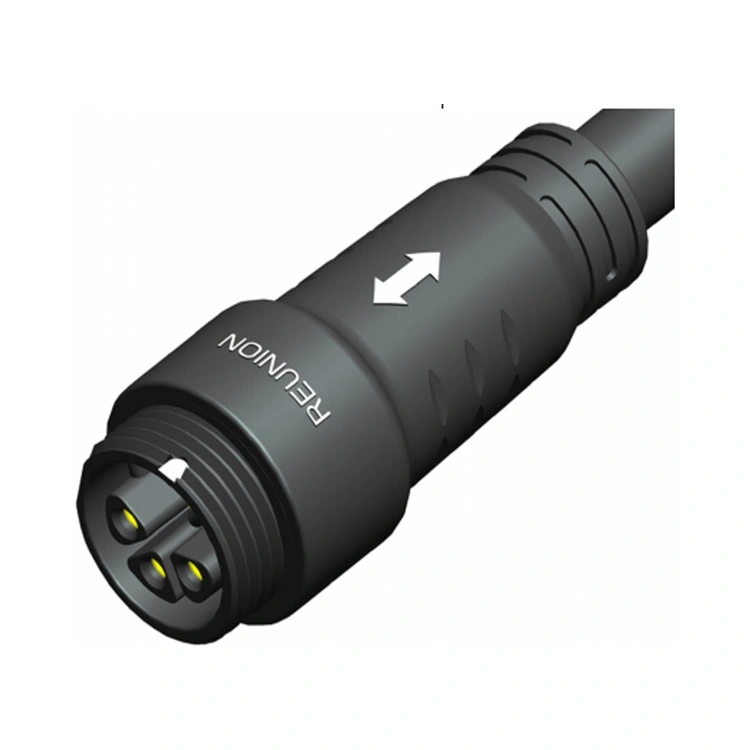

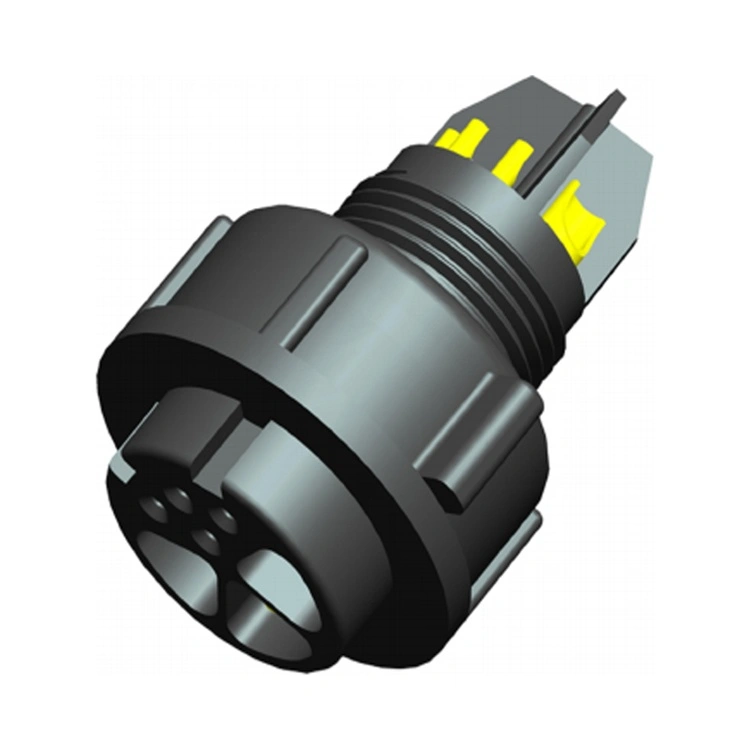

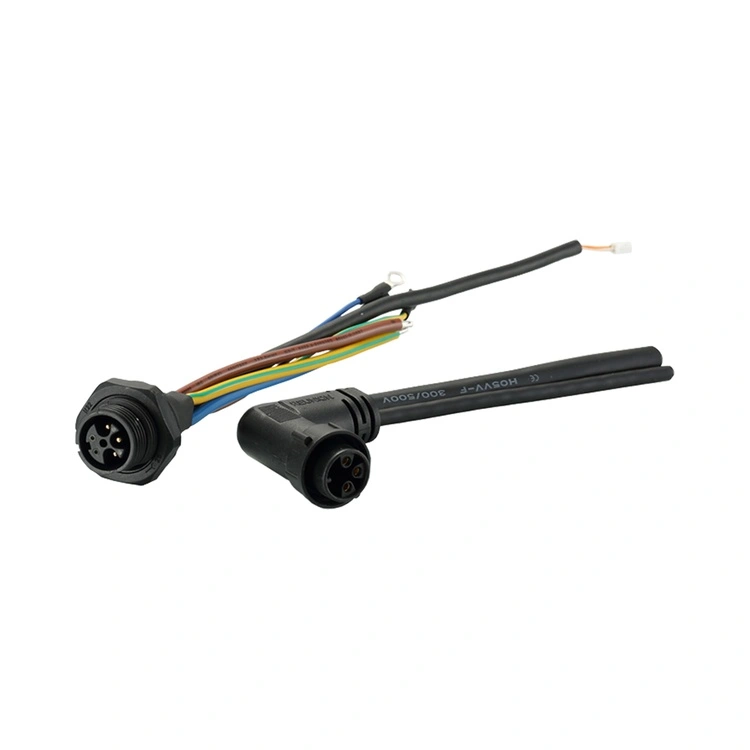

Хибридниот конектор за напојување и сигнал од серијата M е интегрирано решение за интерконекција на Reunion за апликации кои бараат и енергија и пренос на податоци во едно, компактно куќиште. Овој конектор го комбинира робусното еколошки запечатување и механизмот за заклучување со навој од серијата M со хибридни конфигурации за контакт на сигналот за напојување - со што се елиминира потребата од посебни кабли за напојување и сигнал.
Контактите за напојување се дизајнирани за сигурни врски со низок отпор со жичани мерачи до 14 AWG, додека контактите на сигналот се заштитени и позиционирани за да се минимизира презборувањето. Реунион ја произведува серијата М преку вертикално интегриран процес - од прецизна обработка до автоматско склопување и 100% електрично тестирање. За инженерите кои дизајнираат компактна индустриска опрема, роботика или автоматизирани системи, овој конектор обезбедува сигурно, ефикасно решение што ја намалува сложеноста на жиците и барањата за простор на панелот.
| Карактеристика | Придобивка |
| Напојување и сигнал во еден конектор | Комбинира испорака на енергија (до 22 А) и пренос на сигнал во еден интерфејс - го намалува просторот на панелот, бројот на кабли и времето за инсталација. |
| IP67 Еколошки запечатување | Отпорен на прашина и заштитен од привремено потопување - доверлив за индустриски, перење и надворешни средини. |
| Механизам за заклучување со навој | Спојување отпорно на вибрации — спречува случајно исклучување при апликации со високи вибрации. |
| Повеќекратни конфигурации на моќ-сигнал | 1M серија 2+4Pin, 7Pin и 9Pin 2M серии 3+2, 3+4 пински и 9 пински — се прилагодува на различни барања за напојување и сигнал. |
| Позлатени контакти | Ниска отпорност на контакт и заштита од корозија - ги одржува перформансите во текот на стотици циклуси на парење. |
| Работа од -40°C до +105°C | Широкиот температурен опсег опфаќа екстремни индустриски и надворешни услови. |
| Флексибилни опции за раскинување | Лемење, лемење со натопи и ПХБ-се прилагодува на различни методи на склопување. |
| Параметар | Серија 1M | 2M серија |
| Конфигурации за контакт | 2+4 пинови, 7 пинови, 8 пинови | 3+2 пинови, 3+4 пинови, 9 пинови |
| Струја на моќност | 12А | 22А |
| Моќен напон | 250 V | 800 V |
| Сигнална струја | 6А | 9А |
| Напон на сигналот | До 50V AC/DC | |
| Отпорност на изолација | ≥2000MΩ | ≥2000MΩ |
| Циклуси на парење | ≥ 1000 пати | ≥ 1000 пати |
| Работна температура | -40°C ~ +105°C | -40°C ~ +105°C |
| Оценка за заштита | IP67 (споена состојба) | IP67 (споена состојба) |
| Материјал за домување | PA6 | PA6 |
| Материјал за контакт | Легура на бакар со позлата | Легура на бакар со позлата |
Хибридниот приклучок за напојување и сигнал од серијата M е распореден низ индустрии каде што комбинираното поврзување со енергетски сигнал го поедноставува дизајнот на опремата и ја намалува сложеноста на инсталацијата.
Роботика – Моќност на моторот + повратни информации од енкодер, моќност на алатките на крајот на раката + сигнали од сензорот.
Индустриска автоматизација – Моќност на активаторот + повратни информации за положбата, контрола на вентилот + следење на статусот.
Медицински уреди – Моќност на пумпата + сигнали од сензорот за проток, моќност за дијагностичка опрема + податоци.
LED осветлување – LED драјвери со голема моќност + контролни сигнали DALI/DMX.
Индустриски сензори – Напојување на сензорот + IO-Link комуникација.
Automotive Manufacturing – Моќност на опремата за склопување + контролни сигнали.
Обновлива енергија – Моќност на сончевиот тракер + повратни информации за позицијата.
| Сертификација | Опсег |
| ISO 9001:2015 | Управување со квалитет - дизајн, производство и услуга по продажбата. |
| ISO 14001:2015 | Управување со животната средина-проверено намалување на отпадот и одржливи практики. |
| ISO 13485:2016 | Управување со квалитетот на медицинските уреди-применливо за M серијата што се користи во дијагностичка опрема или опрема за следење. |
| UL Признаен | Сертификација за безбедност на ниво на компоненти за пазарите во Северна Америка. |
| RoHS | Ограничување на опасни материи - усогласеност со Директивата на ЕУ. |
Производната линија на серијата М на Реунион работи под строги контроли на процесот. Запечатувањето IP67 е потврдено на секоја производна серија преку вистинско тестирање за потопување. Записите за тестирање, сертификатите за материјали и извештаите од инспекцијата се задржуваат за секоја серија.
Двата конектори комбинираат моќ и сигнал во еден интерфејс, но тие служат за различни потреби за апликации:
| Аспект | Хибрид од серијата М | Хибрид од серијата X |
| Механизам за заклучување | Систем за заклучување со навој | Брза ротација систем за заклучување |
| Запечатување | IP67 (стандарден) | IP67 (стандарден) |
| Оцена на моќност | До 22А | До 30 А |
| Големина на школка | Серии 1M, 2M | Серии 1X, 3X |
| Примарна апликација | Индустриски, роботика, LED осветлување, | Тест опрема, роботика, батерија, енергија, LED дисплеј |
