Современите системи за автоматизација зависат од стабилни врски помеѓу сензорите, контролорите, машините и комуникациските мрежи.РеунионеКонектор за индустриски сензор од серијата M12е дизајниран за овие тешки околини, комбинирајќи стандардизиран интерфејс со навој од 12 mm, заштита IP67, конфигурации со повеќе пинови и сигурен пренос на сигнал за апликации за индустриски сензори и автоматизација.
Конекторот M12 стана практичен стандард за поврзување за индустриски сензори бидејќи ја балансира компактната големина, механичката безбедност, заштитата на животната средина и електричните перформанси. За апликации кои се движат од сензори за близина и фотоелектрични до уреди за притисок, температура и IO-Link, изборот на точната конфигурација M12 може директно да влијае на доверливоста на системот. Reunion обезбедува решенија за конектори за сензор M12 со конфигурации од 2 до 17 пински, опции со А-код, заштитени или незаштитени дизајни, позлатени месинг контакти и приспособени склопови на кабли. Со IP67 заштита, 100% електрично тестирање и усогласеност со DIN EN 61076-2-101, семејството на конектори е погодно за тешки фабрички средини, опрема за пакување, автомобилска електроника, машини за преработка на храна и други системи за индустриска автоматизација.
Содржина
- Што е конектор за индустриски сензор од серијата M12?
- Зошто конекторот M12 е широко користен во индустриската автоматизација?
- Кои клучни карактеристики треба да ги бараат инженерите?
- Технички спецификации на конекторот M12 на прв поглед
- Каде најчесто се користат приклучоците на сензорот M12?
- Како треба да го изберете вистинскиот приклучок за сензор M12?
- Што го прави решението M12 на Реунион практичен избор?
- Најчесто поставувани прашања
- Заклучок

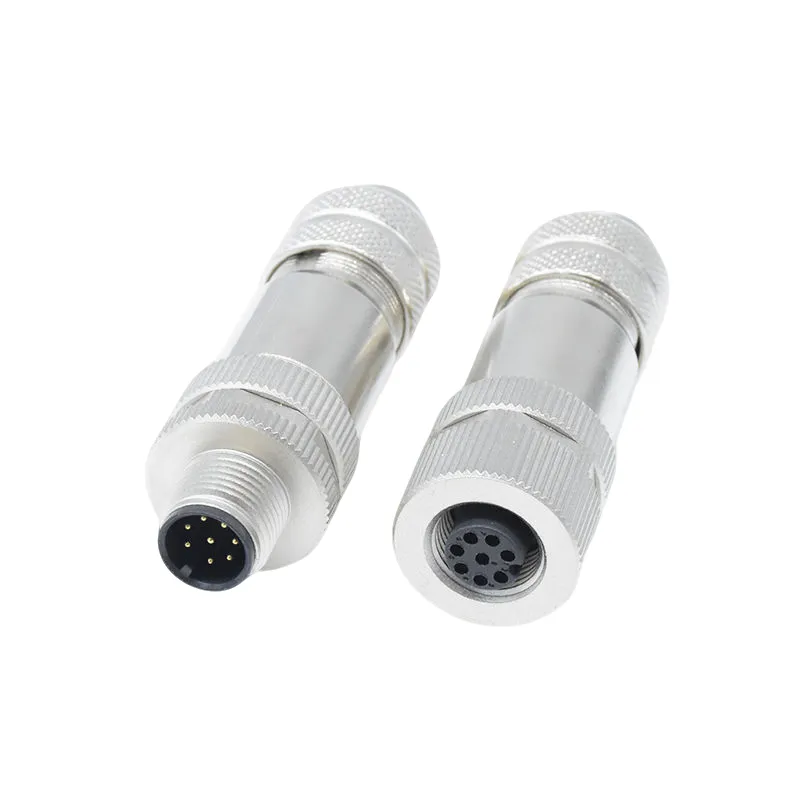

Што е конектор за индустриски сензор од серијата M12?
M12 конектор е компактен кружен конектор со номинален интерфејс од 12 mm, вообичаено се користи за поврзување на индустриски сензори и компоненти за автоматизација. Неговиот механизам за спојување со навој создава сигурна врска што е помалку ранлива на вибрации од многу конвенционални дизајни со приклучок и приклучок.
НаКонектор за индустриски сензор од серијата M12е особено поврзан со апликациите за сензори бидејќи конфигурацијата со А-кодирана поддржува вообичаени индустриски функции за сензори. Во зависност од бројот на пиновите и електричниот дизајн, поврзувањето M12 може да пренесува енергија, дискретни сигнали, аналогни сигнали или дигитална комуникација.
Серијата M12 на Reunion е дизајнирана според DIN EN 61076-2-101 и е достапна во конфигурации од 2 до 17 пинови. Палетата на производи вклучува и оклопни и незаштитени верзии, различни методи на завршување и склопови на кабли за различни распореди на опремата.
Зошто конекторот M12 е широко користен во индустриската автоматизација?
Индустриските сензори често работат во средини каде вибрациите, прашината, влагата, маслото, хемикалиите и постојаното механичко движење се неизбежни. Конекторот што се користи во овие услови мора да направи повеќе од едноставно пренос на електричен сигнал.
1. Безбедна врска со навој
Механизмот за спојување со навој помага да се одржи стабилно парење кога сензорите се инсталирани на машини што се движат, транспортери, роботска опрема и производствени линии. Ова ја намалува можноста за повремени врски предизвикани од вибрации.
2. Компактен индустриски дизајн
Форма факторот од 12 mm обезбедува корисна рамнотежа помеѓу просторот за инсталација и способноста за поврзување. Инженерите можат да интегрираат сензори во релативно компактни машински структури без да користат преголеми конектори.
3. Заштита на животната средина
Заштитата IP67 во споена состојба помага да се заштити врската од прашина и привремено потопување во вода. Ова ги прави соодветните конфигурации M12 корисни за места за миење, надворешна опрема и производствени средини со високи честички.
4. Поддршка за интелигентни сензори
Индустриската автоматизација се повеќе се движи кон поврзани сензори и дијагностика во реално време. Соодветната 4-пинска M12 конфигурација може да поддржува IO-Link комуникација, дозволувајќи им на податоците од сензорот и дијагностичките информации да патуваат низ истата инфраструктура за поврзување.
Кои клучни карактеристики треба да ги бараат инженерите?
Не секој M12 конектор е идентичен. Кога одредуваат конектор за индустриски систем за сензори, инженерите треба да ги оценат електричните перформанси, заштитата на животната средина, механичката конструкција и компатибилноста со наменетиот сензор.
- А-кодиран интерфејс:Вообичаена конфигурација за апликации за индустриски сензори.
- Опции од 2 до 17 пински:Дозволува конекторот да одговара на едноставни и посложени барања за сигнал.
- IP67 заштита:Погоден за многу тешки фабрички и надворешни средини кога е правилно спарен.
- Позлатени контакти:Месинг контактите со позлата помагаат во одржување на ниска отпорност на контакт и отпорност на корозија.
- Заштитени верзии:Корисно за апликации каде што електромагнетните пречки може да влијаат на аналогните или дигиталните сигнали.
- Опции за PUR кабел:Погоден за средини со масло, течности за сечење, хемикалии или често движење.
- Повеќе начини на завршување:Конфигурациите за лемење, лемење со натопи, стегање и летечки водови поддржуваат различни барања за инсталација.
За апликации за паметни сензори, заштитата, конструкцијата на кабелот, квалитетот на контактот и интегритетот на сигналот стануваат особено важни. Изборот на овие карактеристики според вистинската работна средина може да помогне да се намалат неуспесите поврзани со поврзувањето.
Технички спецификации на конекторот M12 на прв поглед
Следниве спецификации ги сумираат репрезентативните електрични и механички параметри на опсегот на конектори за сензори M12 со A-шифра на Reunion.
| Конфигурација на пинови | Тековен рејтинг | Оценка на напон | Мерач на жица | Контакт отпор |
|---|---|---|---|---|
| 2-пински | 4А | 250 V | 22AWG | ≤3mΩ |
| 3-пински | 4А | 250 V | 22AWG | ≤3mΩ |
| 4-пински | 4А | 250 V | 22AWG | ≤3mΩ |
| 5-пински | 4А | 250 V | 22AWG | ≤3mΩ |
| 6-пински | 2А | 30 V | 24AWG | ≤3mΩ |
| 8-пински | 2А | 30 V | 24AWG | ≤3mΩ |
| 12-пински | 1,5 А | 30 V | 26AWG | ≤3mΩ |
| 17-пински | 1,5 А | 30 V | 26AWG | ≤3mΩ |
Општите спецификации вклучуваат опсег на работна температура од -25°C до +85°C, заштита IP67 при парење, најмалку 100 циклуси на парење и 48-часовна отпорност на солена магла. Конекторот користи изолација PA66 и месинг контакти со позлата. Материјалите се усогласени со RoHS, додека производните единици се подложени на електрично тестирање пред пратката.
Каде најчесто се користат приклучоците на сензорот M12?
Комбинацијата на компактна конструкција, заклучување со навој, еколошки запечатување и флексибилни конфигурации на пиновите го прават поврзувањето M12 погодно за широк опсег на апликации за автоматизација.
Фабричка автоматизација
Сензорите за близина, фотоелектричните сензори, граничните прекинувачи и другите машински сензори можат да користат M12 врски за да комуницираат сигнали за откривање на PLC и контролни системи.
Производство на автомобили
Автомобилските производствени линии често вклучуваат високи нивоа на вибрации, автоматизирано ракување со материјали и широки сензорски мрежи. Механички безбеден конектор може да помогне во одржување на сигурни врски во текот на континуираното работење.
Машини за пакување
Опремата за пакување зависи од прецизното откривање на производите, позициите, контејнерите и машинските состојби. Приклучоците на сензорот M12 може да го поедностават поврзувањето помеѓу сензорите и системите за контрола на автоматизација.
Преработка на храна
Околините за миење бараат конектори со соодветна заштита на животната средина. Може да се размисли за поврзување M12 со ознака IP67 каде што е потребна отпорност на прашина и влага, под услов целосната инсталација да биде соодветно дизајнирана и одржувана.
Паметно производство и IO-Link
Сензорите овозможени со IO-Link можат да обезбедат податоци за процесот и дијагностика како додаток на конвенционалните сигнали за сензори. Соодветната оклопна 4-пинска M12 конфигурација може да обезбеди практичен интерфејс за овие поврзани уреди.
Како треба да го изберете вистинскиот приклучок за сензор M12?
Изборот на M12 конектор треба да започне со електричните и механичките барања на сензорот наместо едноставно да ја изберете опцијата со најевтина цена.
- Потврдете го бројот на пиновите.Определете колку моќ, сигнал, комуникација и помошни врски се потребни.
- Проверете ги барањата за напон и струја.Проверете дали избраната конфигурација обезбедува доволен електричен капацитет за апликацијата.
- Изберете го типот на кодирање.А-кодираните M12 конектори најчесто се поврзуваат со апликациите за сензори и актуатори.
- Оценете ги условите на животната средина.Размислете за вода, прашина, масло, хемикалии, температура, вибрации и изложеност на отворено.
- Определете дали е потребна заштита.Заштитените верзии може да бидат поволни за аналогни и дигитални комуникациски апликации чувствителни на EMI.
- Изберете го соодветниот кабел.PUR може да биде поволна во тешки индустриски средини, додека PVC може да одговара на помалку агресивни апликации.
- Наведете ја ориентацијата на конекторот.Дизајнот со прав и прав агол може да помогне да се оптимизира насочувањето на кабелот и достапниот простор за инсталација.
За апликациите IO-Link, 4-пински А-кодирана конфигурација е вообичаен избор. Онаму каде што поминувањата на кабелот, електромагнетните услови или движењето на машината се тешки, конструкцијата и заштитата на кабелот треба да се проценат заедно со самиот конектор.
Што го прави решението M12 на Реунион практичен избор?
Реунион комбинира производство на конектори, обработка на кабли, склопување и електрично тестирање во рамките на интегриран производствен процес. Овој пристап обезбедува поголема контрола врз критичните фази на производство, од прецизна обработка и селективно обложување до обликување со инјектирање и финална проверка.
Производството на конектори М12 на компанијата вклучува автоматско склопување и 100% електрична верификација што го покрива континуитетот, отпорот на изолацијата и отпорноста на диелектриците. Сериските еколошки тестови се користат и за параметри како што се запечатување IP67 и отпорност на солена магла.
За OEM и системските интегратори, прилагодувањето може да се прошири надвор од телото на конекторот. Достапните опции вклучуваат:
- Конфигурации од 2 до 17 пински
- Прилагодени должини на кабли од 0,2 m до 20 m
- ПУР или ПВЦ кабелски јакни
- Конфигурации со прави или прав агол
- Дизајни за монтирање на панели или за монтирање на кабел
- Заштитена или незаштитена конструкција
- Завршување со лемење, стегање, лемење со натопи или летечко олово
- Прилагодено обележување и пакување на кабел
За купувачите кои ги оценуваат добавувачите, системите за квалитет и следливоста може да бидат исто толку важни како и физичките спецификации на конекторот. Реунион наведува дека неговото производство работи според системи за управување со ISO 9001, ISO 14001 и ISO 13485, со материјали во согласност со RoHS и задржана документација за инспекција.
Најчесто поставувани прашања
1. За што главно се користи конекторот за индустриски сензор од серијата M12?
Конекторот на сензорот M12 главно се користи за поврзување на индустриски сензори со контролни системи, PLC, I/O модули и опрема за автоматизација. Типични апликации вклучуваат сензори за близина, фотоелектрични сензори, сензори за притисок, сензори за температура и уреди IO-Link.
2. Која конфигурација M12 најчесто се користи за IO-Link?
4-пински А-кодирана конфигурација M12 најчесто се користи за апликации со сензори IO-Link. Типичен аранжман обезбедува приклучоци за напојување и C/Q комуникациската линија. Заштитените верзии и соодветната конструкција на индустриски кабли може да се изберат кога се работи за електромагнетни пречки или подолги кабли.
3. Може ли M12 конектор да пренесува и струја и податоци?
Да. Во зависност од конфигурацијата и примената на пинот, поврзувањето M12 може да носи и напојување и функции за сигнал или комуникација. На пример, 4-пинската конфигурација може да поддржува податоци за напојување и IO-Link, додека верзиите со поголем број пинови можат да примат дополнителни сигнали.
4. Дали M12 конекторот е погоден за влажни или правливи индустриски средини?
Соодветно дизајнирани и правилно спарени M12 конектори може да обезбедат силна заштита на животната средина. Опсегот на конектори за сензори на Reunion е оценет со IP67 во поврзаната состојба, што го прави погоден за многу правливи, влажни, на отворено и апликации поврзани со миење. Целосната инсталација секогаш треба да се оценува за реалните услови на животната средина.
5. Кои опции за кабел се достапни за приспособени склопови M12?
Прилагодените склопови може да се испорачуваат со различни должини на кабли, PUR или ПВЦ јакни, конфигурации на конектори со праволиниски или прав агол, опции за заштита и склопови на кабли со еден или двоен крај. Ова овозможува поврзувањето да се прилагоди на различни распореди на машината и барања за инсталација на сензор.
Заклучок
Сигурна сензорска мрежа започнува со сигурни физички врски. Вистинскиот M12 конектор може да обезбеди сигурно механичко спојување, заштита на животната средина, низок отпор на контакт, флексибилен капацитет на сигналот и компатибилност со модерните архитектури за автоматизација. Со повеќе конфигурации на пинови, заштитени опции, IP67 заштита и приспособени склопови на кабли, решението M12 на Reunion може да поддржи широк опсег на барања за индустриски сензори. Ако планирате нов сензорски систем или ги заменувате постоечките индустриски конектори, дознајте повеќе за конекторот за индустриски сензори од серијата M12 иконтактирајте со насза технички насоки, прилагодени спецификации и понуда фокусирана на апликација.
