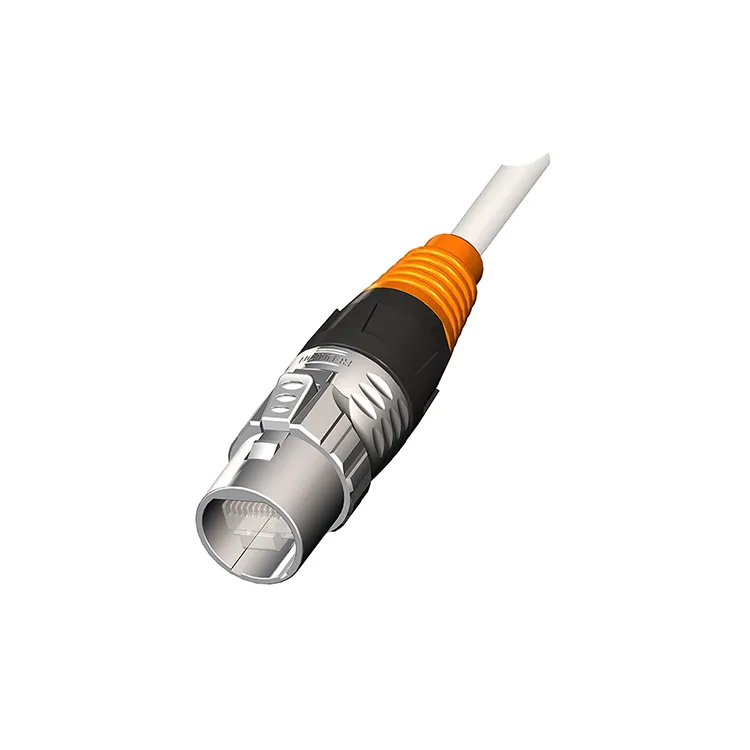

Резиме на написот:Како што индустриските етернет мрежи стануваат сè поважни во автоматизацијата, машинскиот вид, надзорот, LED системите и паметната опрема, доверливоста на конекторите директно влијае на интегритетот на податоците и времето на работа на системот.Повторно обединувањееRJ45 сигнален конекторго комбинира познатиот интерфејс RJ45 со механичка заштита од индустриско ниво, флексибилни конфигурации за монтирање и сигурни електрични перформанси. Со поддршка за брзини на податоци до 10 Gbps, CAT5e преку CAT7 кабли, опции за заштита IP50/IP67 и најмалку 2.000 циклуси на парење, тој е дизајниран за апликации каде што обичните комерцијални RJ45 конектори можеби не обезбедуваат доволна издржливост на околината или долгорочна стабилност.
АнRJ45 сигнален конекторе етернет компонента за интерконекција дизајнирана да воспостави доверлива физичка врска помеѓу мрежна опрема, кабли, контролни системи и индустриски уреди. Додека конвенционалните RJ45 конектори се широко користени во канцеларии и комерцијални мрежи, индустриските апликации често ги изложуваат конекторите на вибрации, влага, прашина, температурни промени, постојано спојување и механички стрес.
Поради оваа причина, индустриските дизајни RJ45 обично ставаат поголем акцент на механичката заштита, механизмите за заклучување, запечатувањето, изборот на материјал и долготрајната електрична стабилност. Решението на Reunion го комбинира стандардниот интерфејс RJ45 со индустриски ориентирана конструкција за апликации вклучувајќи фабричка автоматизација, машинско гледање, надворешен надзор, LED дисплеи и индустриски комуникациски системи.
Конекторот поддржува етернет комуникација преку мрежи како што се PROFINET, EtherNet/IP, EtherCAT и стандарден TCP/IP. Во зависност од конфигурацијата, може да се испорача и со опции за инсталација на кабел, монтирање на панел или прицврстување на PCB, што им олеснува на инженерите да го интегрираат конекторот во различни структури на опремата.
Етернет мрежите што се користат во индустриски средини имаат различни барања од типичните канцелариски мрежи. Конекторот инсталиран во контролирана IT просторија ретко може да наиде на вода, масло, вибрации, прашина или повторено механичко движење. Спротивно на тоа, индустриски комуникациски интерфејс може да се инсталира во контролни кабинети, роботски ќелии, производствени машини, надворешна опрема или системи за инспекција.
Затоа, сигурен индустриски конектор треба да одговори на неколку практични проблеми:
Овие фактори стануваат особено важни кога етернет врската е одговорна за контрола на машината, размена на податоци во реално време, комуникација со камера или следење на далечинска опрема.
Добро дизајниран индустриски конектор треба да ги балансира електричните перформанси, механичката издржливост и удобноста на инсталацијата. Конекторот за сигнал RJ45 на Reunion вклучува неколку функции наменети за тешки Ethernet апликации.
| Карактеристика | Повторно обединување RJ45 сигнален приклучок | Инженерска корист |
|---|---|---|
| Стапка на податоци | До 10 Gbps | Поддржува етернет комуникација со голема брзина |
| Домување | Легура на цинк, PA6 опционално | Обезбедува механичка заштита и флексибилност на конфигурацијата |
| Заштита | IP50 / IP67 кога се парат | Погоден за различни услови на животната средина |
| Циклуси на парење | ≥2.000 | Поддржува постојано одржување и сервисирање на опремата |
| Работна температура | -40°C до +85°C | Погоден за широки индустриски температурни услови |
| Излез од кабел | 180° правоаголник / 90° прав агол | Ја подобрува флексибилноста на инсталацијата во компактната опрема |
| Престанок | Чаша за лемење или IDC | Поддржува различни барања за поле и склопување |
Една забележлива карактеристика на дизајнот е системот за заклучување со брзо вртење. Во споредба со едноставниот интерфејс што одговара на триење, посветен механизам за заклучување може да обезбеди дополнителна безбедност на поврзувањето каде што се очекуваат вибрации или повторени движења.
Изборот на етернет конектор треба да започне со електричните и еколошките барања на мрежата, а не само со изгледот. Инженерите треба да ја проценат брзината на пренос, импедансата, отпорноста на контактот, работната температура, нивото на заштита, компатибилноста на кабелот и механичката конфигурација.
| Спецификација | Типична вредност за обединување | Зошто е важно |
|---|---|---|
| Карактеристична импеданса | 100 Ω ± 5% | Помага во одржување на соодветно однесување на диференцијалниот сигнал |
| Тековен рејтинг | 1,5 А по контакт | Ја дефинира способноста за постојана контактна струја |
| Оценка на напон | 50 В | Го дефинира наведениот работен напон |
| Контакт отпор | ≤10 mΩ почетна | Помал отпор поддржува стабилен електричен контакт |
| Отпорност на изолација | ≥500 MΩ на 500 VDC | Ги означува перформансите на изолацијата |
| Компатибилност со кабел | CAT5e / CAT6 / CAT6a / CAT7 | Обезбедува флексибилност за дизајнот на етернет системот |
| Работна температура | -40°C до +85°C | Поддржува опкружувања со барања за температура |
За системи со голема брзина, инженерите треба да ги земат предвид и загубите при вметнување, загубата на враќање, конструкцијата на кабелот, стратегијата за заштита, заземјувањето и комплетниот канал за пренос. Работата на конекторот не може да се оцени независно од кабелот, методот на завршување и мрежната архитектура.
Повторно обединување ја специфицира поддршката за каблите CAT5e, CAT6, CAT6a и CAT7, вклучувајќи заглавени или цврсти проводници во наведениот опсег AWG 26–22. Ова овозможува конекторот да се земе предвид и за стандардната етернет инфраструктура и за индустриските комуникациски системи со повисоки перформанси.
Разновидноста на Ethernet ги прави RJ45 интерфејсите релевантни за многу индустриски и комерцијални системи. Цврстата верзија станува особено корисна кога конекторот мора да издржи еколошки или механички напрегања.
Автоматизираните производни линии зависат од комуникацијата помеѓу PLC, контролори, сензори, погони, индустриски компјутери и друга мрежна опрема. Издржливиот етернет интерфејс може да помогне во одржувањето стабилни врски при континуирано работење.
Индустриските камери можат да генерираат значителни количини на податоци за слики. Затоа, брзото поврзување на етернет е важно за пренос на информации за инспекција помеѓу камери, индустриски компјутери и контролни системи.
Опремата за мониторинг на отворено може да има дожд, прашина, температурни варијации и физичка изложеност. Соодветен конектор со ознака IP може да обезбеди дополнителна заштита на етернет интерфејсот.
Големите LED дисплеи и професионалната опрема за осветлување често бараат сигурна контрола и комуникација со податоци. Конекторот со флексибилни излези на кабел и сигурно заклучување може да ја поедностави инсталацијата во опрема со ограничен простор.
Контролните кабинети можат да содржат повеќе комуникациски интерфејси во ограничена област. Конфигурациите за монтирање на панели и за монтирање на PCB обезбедуваат дополнителни опции за интеграција за производителите на опрема и системските интегратори.
Кога набавувате индустриски етернет конектор, купувачите треба да ја дефинираат апликацијата пред да споредат поединечни производи. Следната листа за проверка може да помогне да се намали изборот:
За приспособени проекти, купувачите треба да ги обезбедат и очекуваните количини на нарачки, должината на кабелот, ориентацијата на конекторот, барањата за означување, преференциите за материјалот за домување и ограничувањата за инсталација. Овие детали му овозможуваат на добавувачот да препорача конфигурација наместо едноставно да понуди стандарден каталошки дел.
Реунион е производител на конектори со седиште во Кина со искуство во напојување, сигнал, индустриска автоматизација, водоотпорен конектор и производи за склопување на кабли. Неговите производствени способности вклучуваат дизајн на конектор, обликување со вбризгување, лемење, сечење и соголување на жица, склопување и склопување на кабли.
За производната линија RJ45, Реунион наведува дека секоја единица е подложена на електрично тестирање пред пратката. Компанијата, исто така, обезбедува конфигурации за монтирање на кабел, за монтажа на панел и за прицврстување на PCB, заедно со излези за кабли со правилен и прав агол. Овие опции можат да бидат корисни за OEM и системските интегратори кои развиваат опрема со различни механички распореди.
Пошироката производна операција на Реунион вклучува производствен капацитет од приближно 4.000 квадратни метри, околу 150 вработени и 10 производни линии. Нејзиниот тим за истражување и развој вклучува повеќе од 10 искусни инженери, додека компанијата известува за повеќе од 30 приспособени проекти годишно. Компанијата исто така наведува дека нејзиниот систем за квалитет вклучува сертификати ISO 9001, ISO 14001 и ISO 13485, со дополнителна документација за усогласеност, како што се RoHS и REACH, достапна за применливите производи.
За купувачите кои оценуваат добавувач на конектор за сигнал, овие производствени и инженерски способности може да се земат предвид заедно со спецификациите на производот, процедурите за тестирање, барањата за прилагодување и очекувањата за испорака.
Конекторот за сигнал Reunion RJ45 е наведен за пренос на податоци до 10 Gbps кога се користи со соодветно CAT6a или CAT7 кабли и компатибилна мрежна опрема. Вистинските перформанси на системот зависат од целосниот етернет канал, вклучувајќи кабел, терминал и активни уреди.
Избраните конфигурации обезбедуваат заштита IP67 кога се спојуваат, што ги прави погодни за апликации каде што е потребна заштита од изложеност на прашина и вода. Целосната инсталација сепак треба да се процени за влезот на кабелот, состојбата на парење, дизајнот на куќиштето и изложеноста на околината.
Наведената компатибилност вклучува кабли CAT5e, CAT6, CAT6a и CAT7, кои поддржуваат заглавени или цврсти проводници во наведениот опсег AWG 26–22.
Индустрискиот конектор за сигнал RJ45 е наведен за најмалку 2.000 циклуси на парење. Ова е особено важно за опремата која бара периодично одржување, замена, проверка или теренско сервисирање.
Да. Во зависност од барањата на проектот, приспособувањето може да вклучува конфигурација, должина на кабел, означување, опции за куќиште и други механички детали. Купувачите треба да ја обезбедат околината на апликацијата, спецификацијата на кабелот, начинот на инсталација, количината и потребниот распоред за испорака кога бараат понуда.
Сигурната етернет врска започнува со избирање на конектор што одговара на електричните, механичките и еколошките барања на целиот систем. За индустриска автоматизација, машинско гледање, надзор, LED опрема и други мрежни уреди, интерфејсот RJ45 од индустриско ниво може да обезбеди издржливост и флексибилност за инсталација што е потребна надвор од конвенционалниот хардвер за канцелариска мрежа.
Повторно обединување комбинира RJ45 компатибилност со опции за IP заштита, индустриски температурни перформанси, повеќекратни монтажни конфигурации, безбедно заклучување и брз Ethernet пренос. Ако сте извори наRJ45 сигнален конекторза производство на ОЕМ, системска интеграција или масовно купување, прво прегледајте ги вашите барања за кабел и животната средина, а потоа разговарајте за потребната конфигурација со инженерскиот тим.
Подготвени сте да развиете сигурна етернет конекција за вашата опрема?Контактирајте со Reunion за технички спецификации, приспособени конфигурации, барања за примероци и поддршка за масовно купување.контактирајте со насденес за да разговарате за вашиот проект за конектор за сигнал RJ45 и да добиете решение приспособено на вашата апликација.
