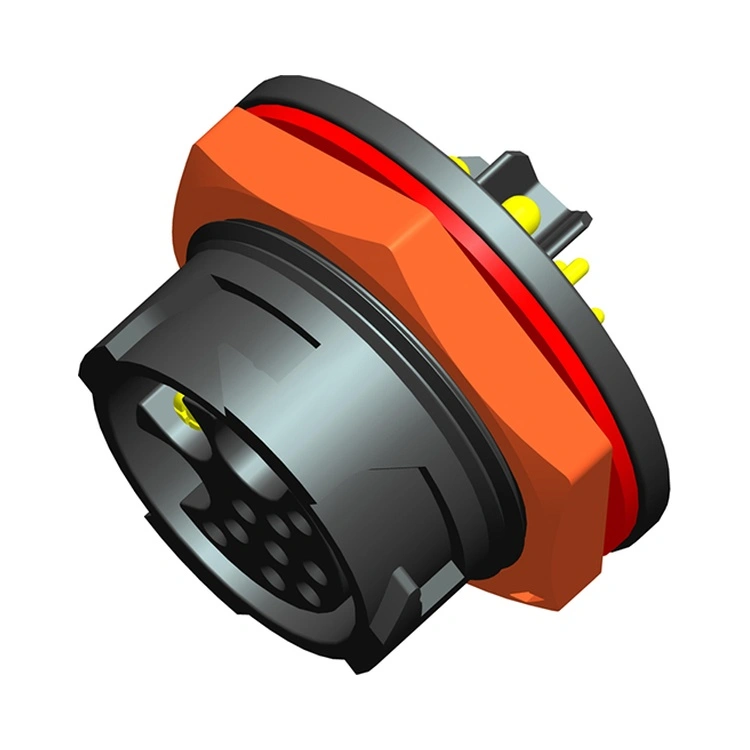

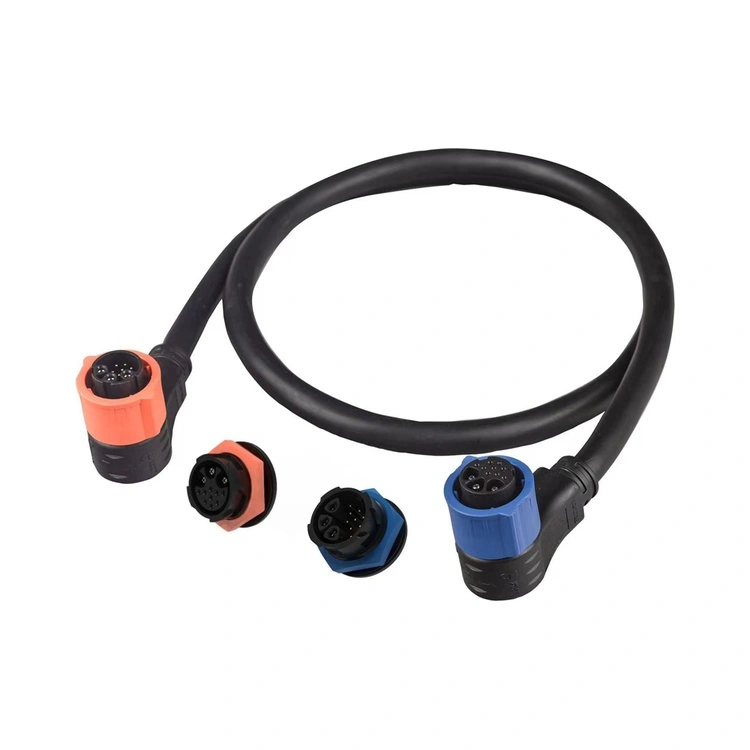

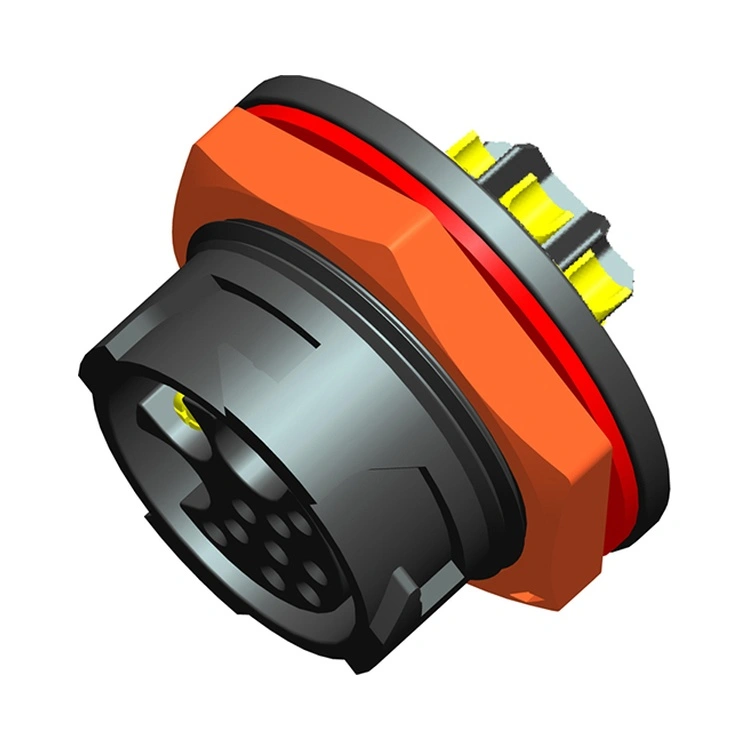

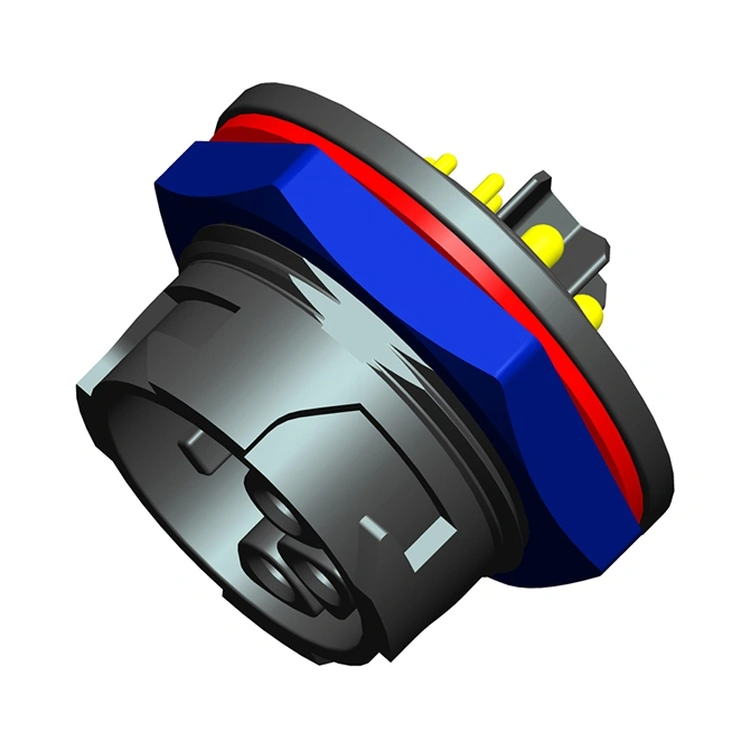

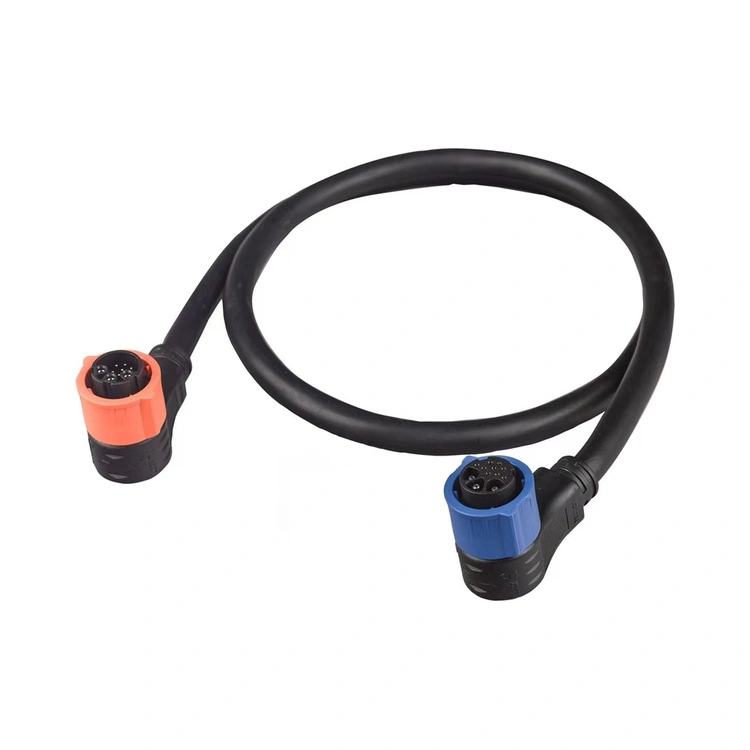

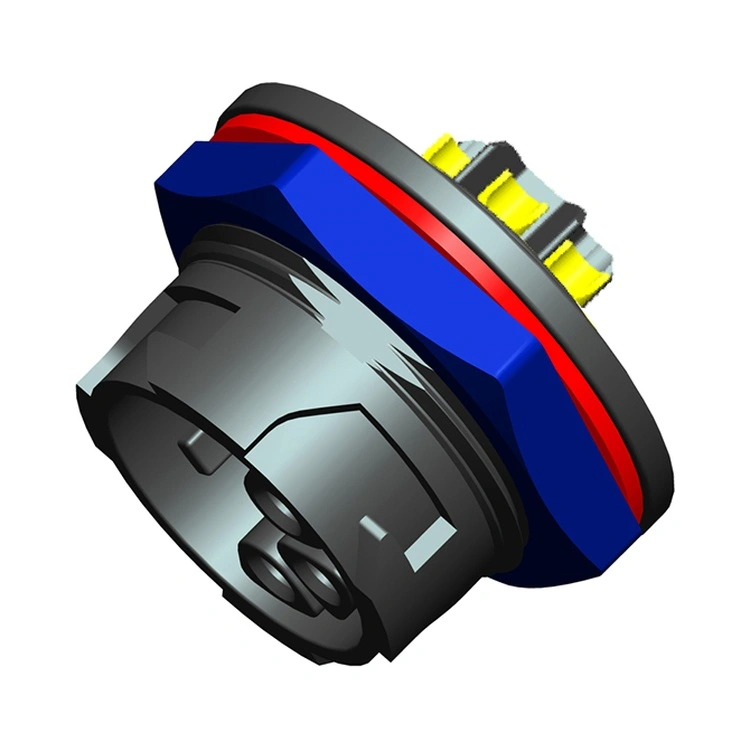

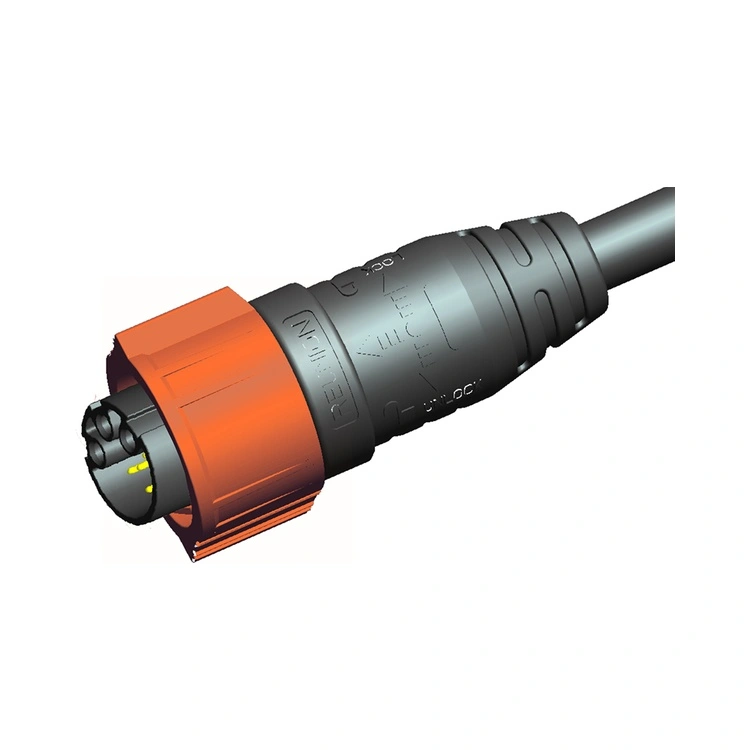

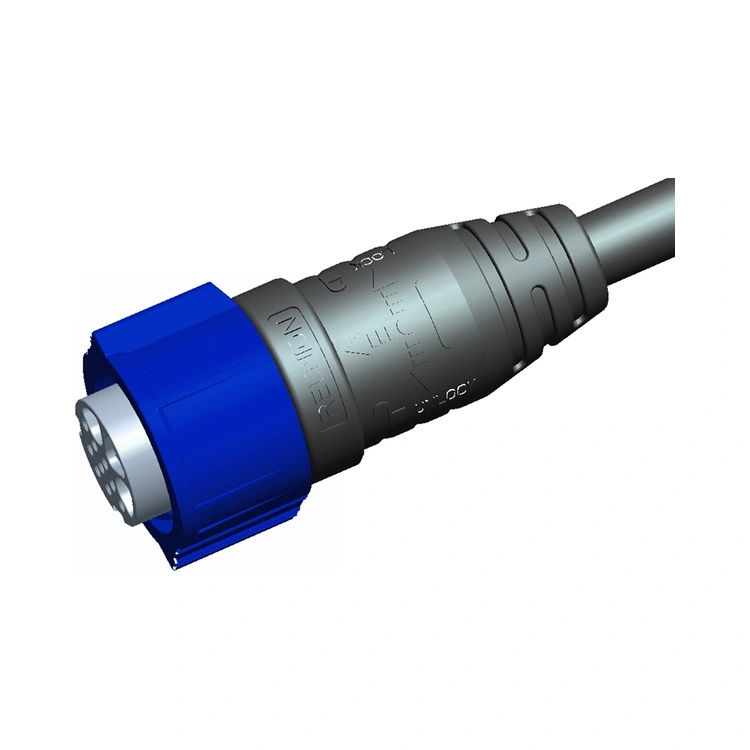

Хибридниот конектор за напојување и сигнал од серијата X е иновативното решение за интерконекција на Reunion кое комбинира испорака на енергија и пренос на сигнал во едно куќиште кое заштедува простор. Овој конектор се справува со зголемената побарувачка од производителите на опрема за намалување на просторот на панелот, бројот на кабли и сложеноста на инсталацијата со интегрирање на повеќе типови поврзувања во еден интерфејс.
Контактите за напојување се дизајнирани за безбедни врски со низок отпор, додека контактите на сигналот се заштитени и позиционирани да го минимизираат презборувањето. Реунион ја произведува серијата X преку вертикално интегриран процес - од прецизна обработка и обликување со вбризгување преку автоматско склопување и 100% електрично тестирање. За инженерите кои дизајнираат напредна индустриска опрема, батерија, енергија, ебајк, LED или роботика, овој конектор обезбедува сигурно, ефикасно решение што го поедноставува поврзувањето со жици и го намалува целокупниот отпечаток на системот.
| Карактеристика | Придобивка |
| Напојување и сигнал во еден конектор | Комбинира испорака на енергија (до 30 А) и пренос на сигнал во еден интерфејс - го намалува просторот на панелот и бројот на кабли. |
| Брза ротација систем за заклучување | Брзо спојување со една рака со звучна потврда за заклучување — го намалува времето на инсталација и одржување. |
| IP67 Еколошки запечатување | Отпорен на прашина и заштитен од привремено потопување - доверлив за индустриски и надворешни апликации. |

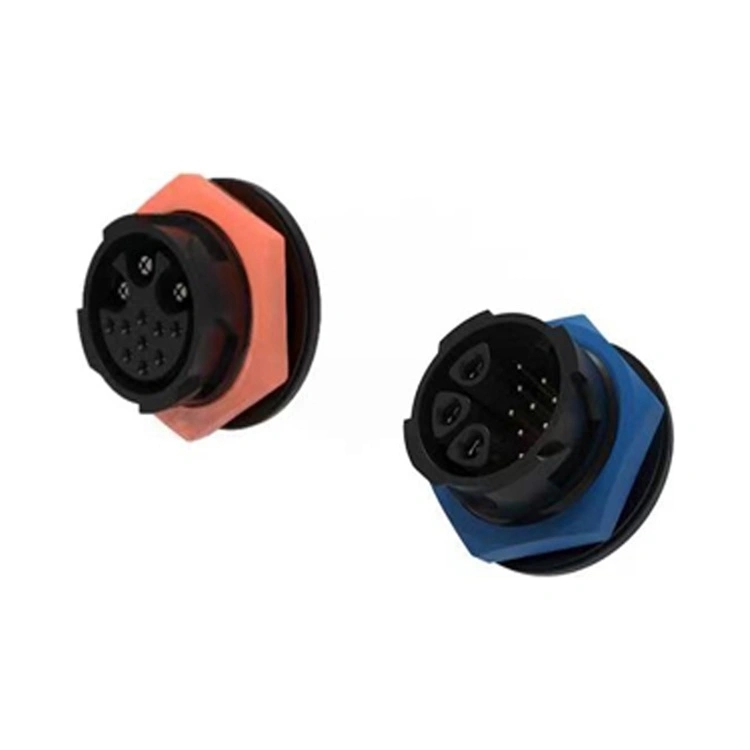

| Повеќекратни конфигурации на моќ-сигнал | Серија 1X: 2+4 пинови Серија 3X: 3+9 пинови — се прилагодува на различни барања за моќ и сигнал. |
| Пластично куќиште | Најлонски материјал-UL94-V0, отпорен на корозија, отпорен на абење |
| Позлатени контакти | Ниска отпорност на контакт и заштита од корозија - ги одржува перформансите во текот на стотици циклуси на парење. |
| Работа од -40°C до +105°C | Широкиот температурен опсег опфаќа екстремни индустриски и надворешни услови. |
| Параметар | Спецификација |
| Конфигурации за контакт | 3 моќност + 9 сигнал |
| Контактна струја за напојување | До 30 А по контакт |
| Моќен напон | До 300V AC/DC |
| Контактна струја на сигналот | До 5А по контакт |
| Напон на сигналот | До 30V DC |
| Контакт отпор | ≤5mΩ |
| Отпорност на изолација | ≥2000MΩ |
| Издржи диелектрик | 1500V AC за 1 минута |
| Циклуси на парење | ≥ 1.000 пати |
| Работна температура | -40°C ~ +105°C |
| Оценка за заштита | IP67 (споена состојба) |
| Материјал за домување | PA6+GF црна боја |
| Материјал за контакт | C54400 & C3602 позлатени & позлата |

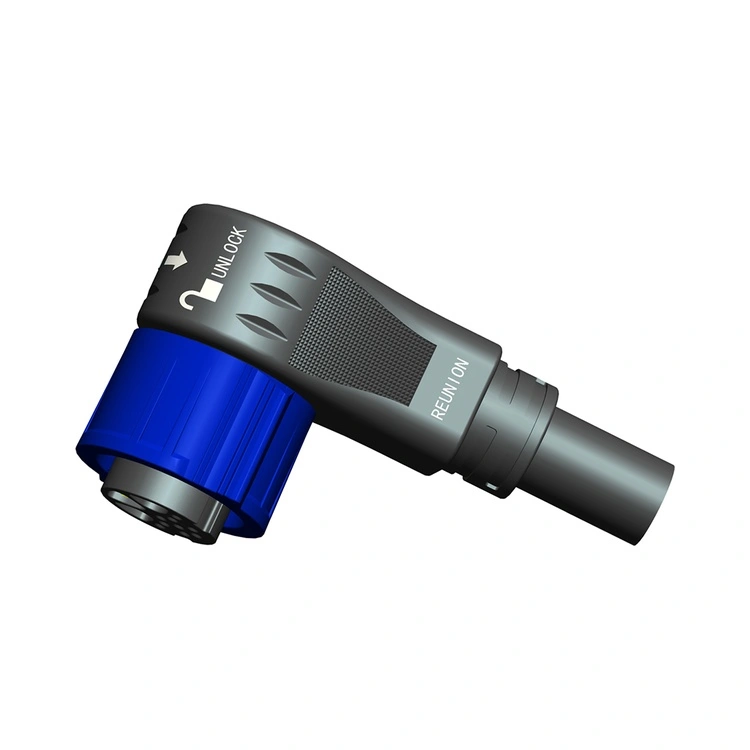

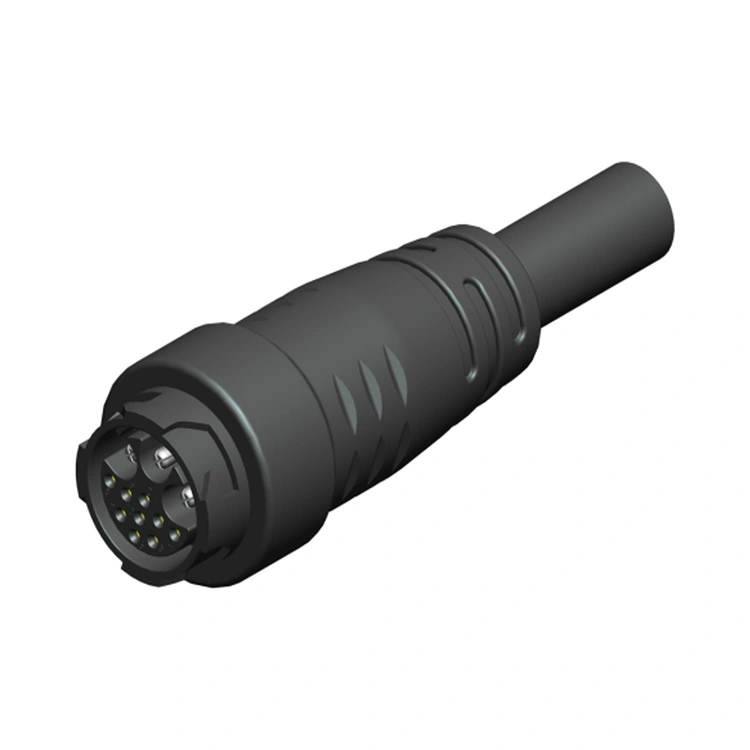

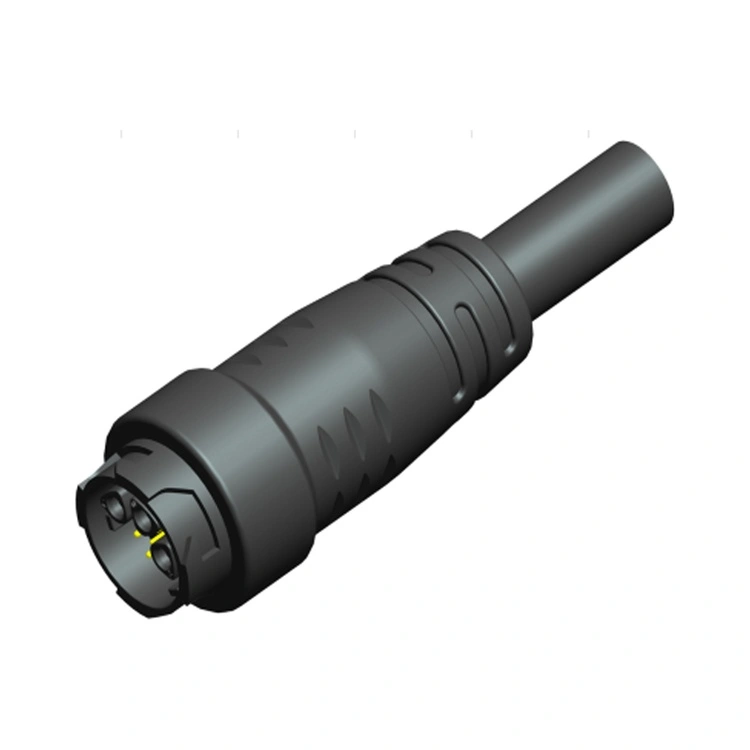

| Излез од кабел | Прав или под прав агол |
| Аспект | Хибрид од серијата X Reunion | Одделни конектори за напојување + сигнал | Премиум европски брендови за хибридни конектори |
| Простор на панелот | Потребен е еден исечок на панелот | Потребни се два исечоци на панели | Отсек на еден панел |
| Број на кабли | Потребен е еден кабел | Потребни се два кабли | Еден кабел |
| Цена | Цена погодна за волумен | Пониска цена на компонентите, повисоки трошоци за инсталација | 3-4× повисоко |
| Време на инсталација | Намалено (еден конектор) | Проширено (два конектори) | Намалени |
| IP67 Запечатување | Стандарден | Променлива | Стандарден |
| Конфигурации за контакт | Повеќе опции - сеопфатни | Приспособливо | Ограничен опсег |
| Оцена на моќност | До 30 А | Слично | Слично |
| 100% електрично тестирање | Секоја единица | Врз основа на примерок | Врз основа на примерок |
| Следливост | ERP може да се следи | Променлива | Да |
| Водечко време | 12-15 дена | 4-8 недели | 4-8 недели |
| Прилагодување | Низок MOQ | Променлива | Висок MOQ |
Предноста на Реунион: Добивате интегрирано поврзување со енергетски сигнал, намалени барања за простор на панелот и поедноставено управување со кабли - сето тоа по исплатливи цени, без врвните трошоци на европските брендови.
| Сертификација | Опсег |
| ISO 9001:2015 | Управување со квалитет - дизајн, производство и услуга по продажбата. |
| ISO 14001:2015 | Управување со животната средина-проверено намалување на отпадот и одржливи практики. |
| ISO 13485:2016 | Управување со квалитетот на медицинските уреди-применливо за серијата X што се користи во дијагностичка опрема или опрема за следење. |
| UL Признаен | Сертификација за безбедност на ниво на компоненти за пазарите во Северна Америка. |
| RoHS | Ограничување на опасни материи - усогласеност со Директивата на ЕУ. |
Производната линија на серијата X на Реунион работи под строги контроли на процесот. Запечатувањето IP67 е потврдено на секоја производна серија преку вистинско тестирање за потопување. Записите за тестирање, сертификатите за материјали и извештаите од инспекцијата се задржуваат за секоја серија.
Примарната предност епростор и ефикасност на кабелот. Хибриден конектор:
Ги намалува исечоците на панелите– Еден конектор наспроти два или три посебни конектори.
Го намалува бројот на кабли– Склоп на еден кабел наспроти повеќе кабли.
Ја поедноставува инсталацијата– Една операција за парење наспроти повеќе операции.
Ги намалува потенцијалните точки на неуспех– Помалку врски значи помалку точки на дефект.
Го подобрува управувањето со кабли– Еден кабел е полесен за насочување и обезбедување.
За опрема со ограничен простор на панелите - како што се медицински уреди, роботика или компактни индустриски контроли - хибридниот конектор често е од суштинско значење.
Реунион ги препорачува следните практики за инсталација:
Парење– Цврсто притискајте додека звучниот клик не потврди заклучување.
О-прстен инспекција– Заменете го О-прстенот ако е видлива деформација, пукање или стврднување.
Радиус на свиткување на кабелот– Одржувајте минимум5× дијаметар на кабел на влезот на конекторот.
Ориентација– Ориентниот кабел излегува надолу за инсталации на отворено/миење.
