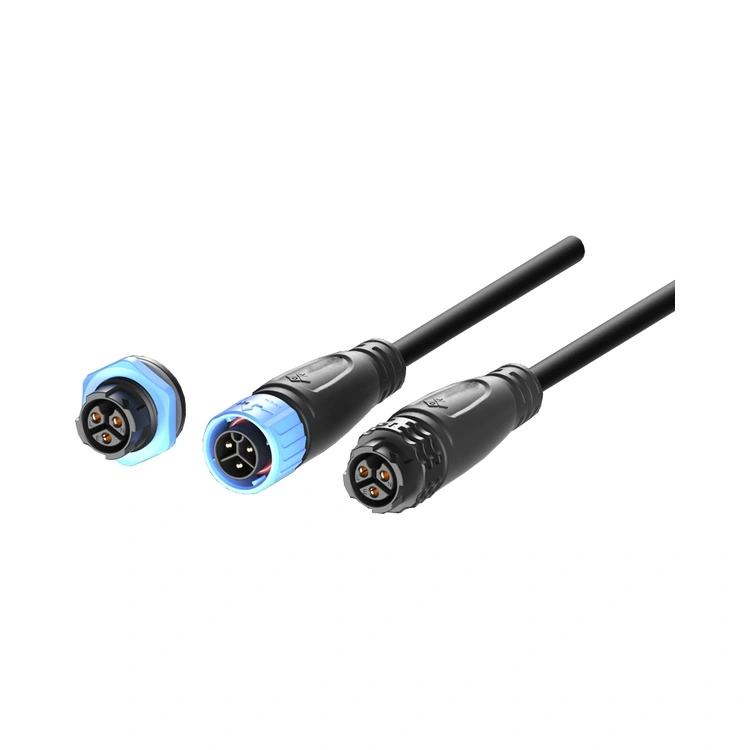

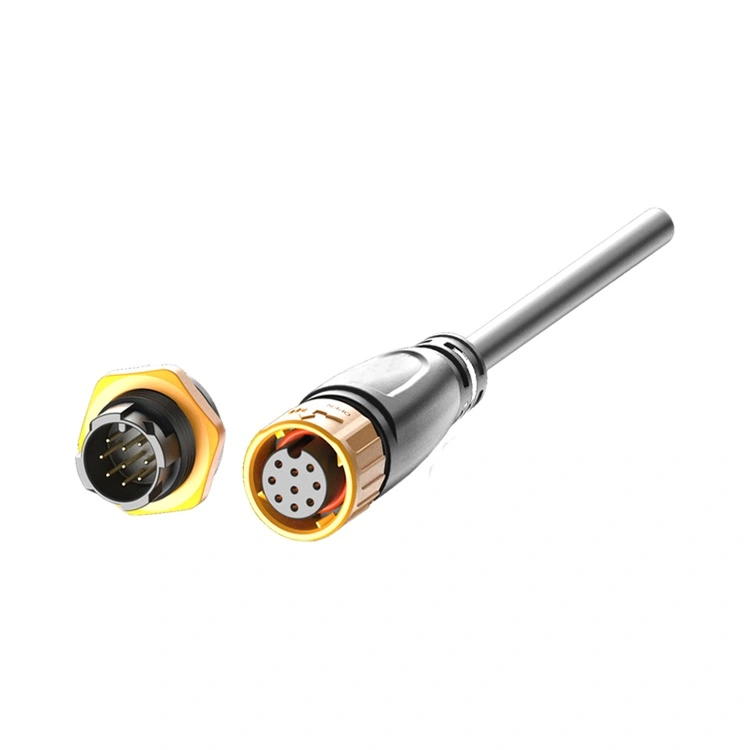

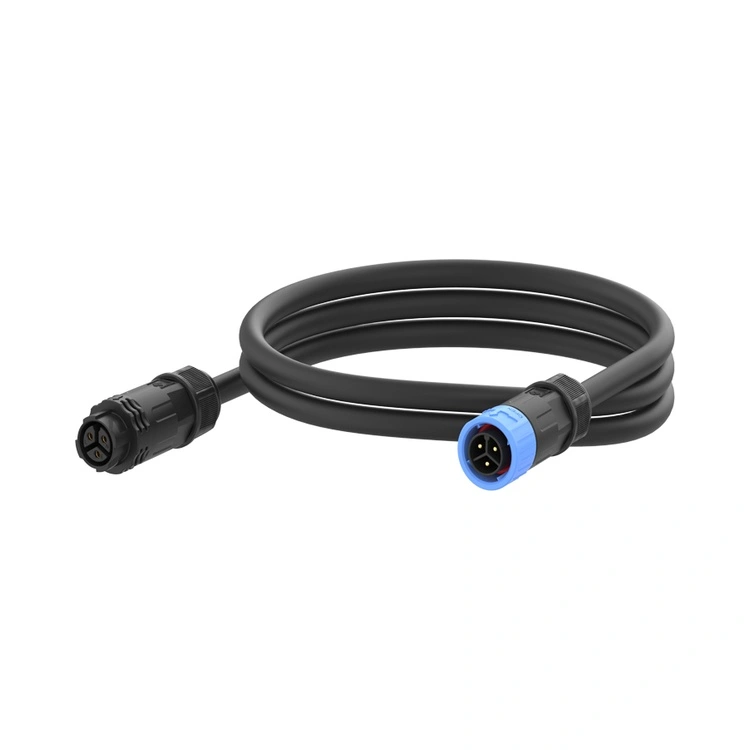

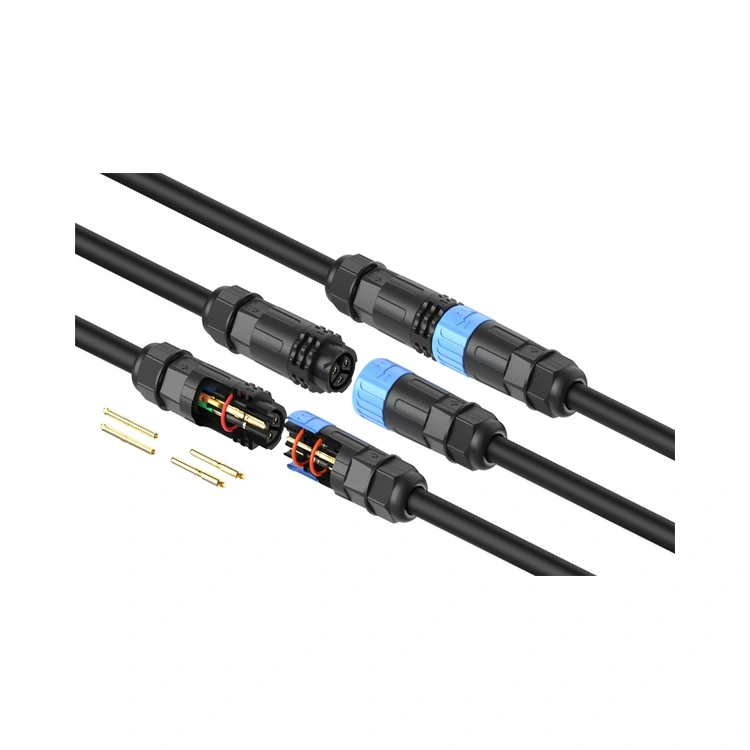

Пластичен водоотпорен конектор од серијата M20

НаПластичен водоотпорен конектор од серијата Reunion M20 ги испорачува сите три - комбинирајќи лесно куќиште PA66 со стабилни перформанси со IP67/IP68 водоотпорни и позлатени месинг контакти оценети до 20А. Дизајниран и произведен во куќата од капацитетите со ISO-сертификација на Реунион, ова семејство на конектори им обезбедува на производителите на опрема, системските интегратори и инженерите за одржување докажана алтернатива на металните меѓусебни врски склони кон 'рѓа во средини со сол, хемиски и со висока влажност.

Зошто повторно обединување за пластични конектори со висока струја?

Реунион не е трговска компанија - ние сме вертикално интегриран производител со повеќе од 15 години прецизно обликување и искуство во контактно инженерство. Секоја серија од нашитеПластичен водоотпорен конектор од серијата M20е подложен на 100% електрично тестирање и водоотпорен тест, при што записите за тестирање се задржани за целосна следливост. Кога ќе наведете Reunion, одредувате партнер кој го контролира квалитетот од сушење на смола до финално склопување - поддржан со ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 и препознавање UL.

Дефиниција на производот

НаПластичен водоотпорен конектор од серијата Reunion M20 е кружна интерконекција со навој, дизајнирана за апликации кои бараат и значителна испорака на енергија (до 20 А по контакт) и отпорност на животната средина. Неговиот интерфејс за спојување од 20 mm се одликува со високо-цврсто термопластично куќиште PA66 формулирано и обликувано директно во која било боја RAL/Pantone - без боја, без обложување, без корозија. Куќиштето е инхерентно отпорно на 'рѓа и отпорно на оксидација, со температура на отклонување на топлината што надминува 200°C, што обезбедува сигурни перформанси од -40°C до +105°C.

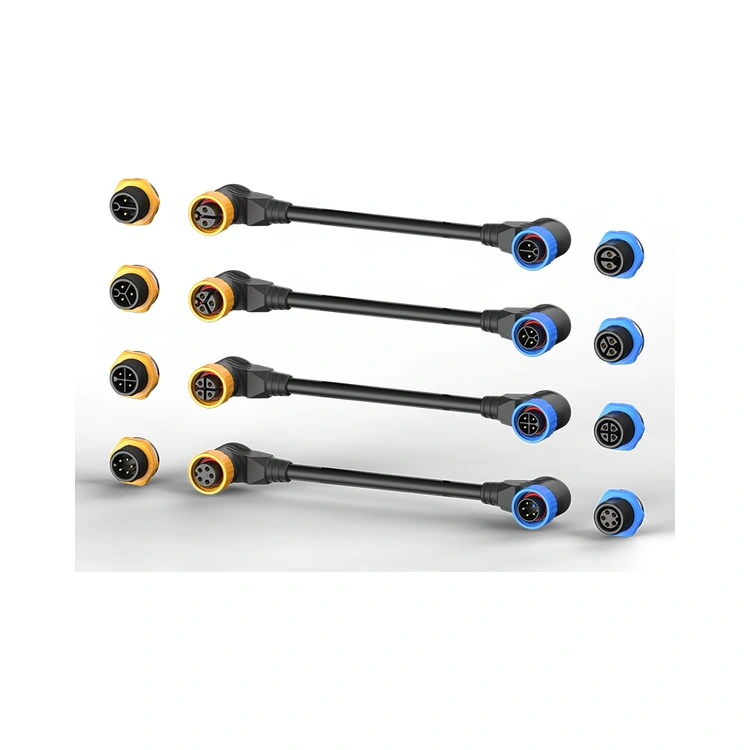

Конекторот е достапен во конфигурации за напојување од 2 до 9 пина, максималната поддршка за струја 20А, конекторите се достапни во опции за тип на панел, тип на кабел и склопен тип. Можеме да приспособиме комплетен сет на компоненти за појаси за жици за вас. Можете и сами да ги обработувате компонентите на појасот за жици.

Клучни продажни точки

Технички спецификации

Општи спецификации

Процес на производство

Реунион работи со целосно интегрирана производна линија заПластичен водоотпорен конектор од серијата M20, осигурувајќи дека секоја единица ги исполнува нашите објавени спецификации. Нашиот процес вклучува:

Сушење на материјалот– PA66 се суши прецизно за да се елиминираат дефектите во обликувањето поврзани со влага.

Калапи со вбризгување– Автоматски преси со контрола на толеранција ±0,02mm; пигмент во боја додаден директно на смола - без секундарна боја.

Контакт печат и позлата– Брзо печат од бакарна легура; селективно позлатено .

Обработка на кабли– Внатрешно истиснување на PUR/PVC со автоматско сечење, соголување и калај; прилагодени должини од 0,1м до 20м.

Собрание– Полуавтоматски водови со прицврстување контролирано со вртежен момент (вртежен момент на спојување од 1,0–1,2 Nm).

Електрично тестирање– 100% верификација на континуитет, отпор на изолација (≥5000MΩ) и отпорност на диелектрик.

Земање примероци од животната средина– Сериско земање примероци за потопување IP68, UV стабилност (ASTM G155) и термички циклус.

Пакување– Антистатичко вакумско запечатување со десикант; картони за извозна класа со етикети на серии што може да се следат.

Опции за приспособување

Внатрешните можности за алатирање и обликување на Реунион овозможуваат брзо прилагодување наПластичен водоотпорен конектор од серијата M20 без минимални количини на нарачки што ве заклучуваат во вишок на залихи.

За проекти со голем обем, инженерскиот тим на Реунион може да ко-развива приспособени распореди за влошки, опции за клучеви или специјализирани калапи за кабли. Времето на искористување на боите за обликување по нарачка е обично 15-20 работни дена; стандардните конфигурации се испорачуваат за 5-7 работни дена.

Сертификати и осигурување на квалитет

Реунион одржува активна сертификација со признати светски тела. Ние обезбедуваме документи за верификација на барање.

Најчесто поставувани прашања

Дали пластичното куќиште го ограничува тековниот капацитет - дали M20 навистина може да се справи со 20А без прегревање?

Не - тековната оцена се одредува според системот за контакт и мерачот на жица, а не од куќиштето. Материјалот PA66 има температура на отклонување на топлината што надминува 200°C, многу над опсегот на работа на конекторот -40°C до +105°C. Ние ја потврдуваме секоја конфигурација на пиновите преку тестирање за зголемување на температурата според IEC 60512. Во нашата лабораторија,Пластичен водоотпорен конектор од серијата M20 покажува пораст на температурата во истите граници како и еквивалентите на метална обвивка. За апликации кои надминуваат 30 А по контакт, ја препорачуваме нашата серија M25.

Како М20 се спротивставува на хемикалиите во индустриски средини?

Куќиштето PA66 се спротивставува на масла, маснотии, алкалии и многу киселини. За специфична хемиска компатибилност, обезбедуваме детална табела за отпорност. За средини со континуирана изложеност на растворувач, течност за ладење или гориво, ја препорачуваме опцијата PUR кабел - ПВЦ може да се распадне во одредени хемиски атмосфери. Нашиот инженерски тим нуди бесплатни консултации за избор на материјали за агресивни хемиски апликации.

Може ли да добијам примерок единици за тестирање пред да купам волумен?

Да - нарачките за примероци се добредојдени. Ние нудиме комплети за оценување кои содржат 5 парови за парење со стандардни конфигурации на пинови. Цените за примероци се достапни преку нашиот продажен тим, со време на испорака на примероци од 5-7 работни дена за стандардни конфигурации. За приспособени примероци, времето на испорака е 12-17 работни дена.
