Реунионразвива решенија за конектори за апликации кои бараат сигурни електрични врски, практично ракување и компактна интеграција. НаМетален приклучок за притискање од серијата Бе кружен конектор дизајниран околу механизмот за самозаклучување со притискање, помагајќи им на производителите на опрема да воспостават безбедни врски додека го поедноставуваат рутинското парење и исклучување во индустриски, инструментални, медицински и други електронски апликации.
Металниот приклучок за притискање од серијата Б комбинира метално кружно куќиште со механизам за заклучување со притискање за да поддржува брзи, сигурни електрични врски. Во зависност од избраната конфигурација, ова семејство на конектори може да прими повеќе аранжмани на контакти, различни стилови на монтирање и опции за лемење, стегање или завршување на ПХБ. Овие карактеристики го прават вреди да се размисли за опрема која бара повторено поврзување, просторно ефикасна инсталација и сигурен пренос на сигнал или енергија. Оваа статија објаснува како работи конекторот, неговите главни предности во дизајнот, сценаријата за апликација, критериумите за избор и размислувањата за квалитетот. Исто така, ги наведува техничките информации што купувачите треба да ги потврдат со Reunion пред да наведат конектор за нов дизајн или проект за замена.

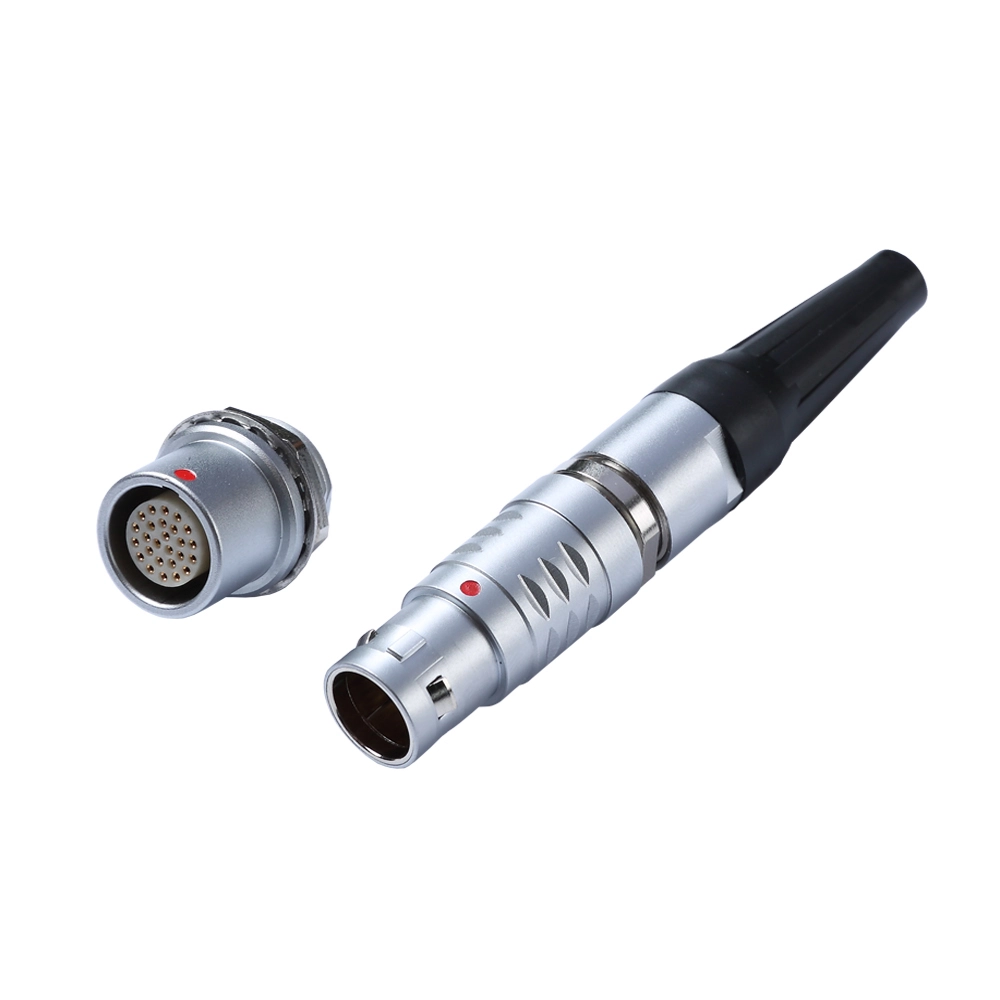

Метален приклучок за притискање од серијата Б е кружен електричен конектор кој користи механизам за самозаклучување со притискање за да ги поврзе и исклучува компонентите за спојување. За разлика од конвенционалните конектори со навој, кои обично бараат ротационо затегнување, дизајнот со притискање им овозможува на корисниците да воспостават врска со вметнување на приклучокот во неговиот компатибилен сад. Механизмот за заклучување се вклучува кога конекторот е правилно споен и се ослободува преку назначеното дејство на влечење.
Металното куќиште обезбедува робустен механички интерфејс и може да придонесе за електромагнетна компатибилност кога заштитната структура на конекторот е правилно интегрирана во опремата. Во зависност од конфигурацијата, конекторот може да поддржува пренос на електричен сигнал, испорака на енергија или комбинација на барања за коло.
Информациите за производот од серијата B на Reunion опфаќаат повеќе големини и конфигурации на конектори. Достапните опции може да вклучуваат прави или аголни конструкции, различни аранжмани за контакт и алтернативни методи за завршување. Купувачите треба да ги консултираат применливите цртежи и спецификација на производот за да ги потврдат точните карактеристики на избраниот модел.
За детални информации за производот, посетете ја страницата Reunion B Series Metal Push-pull Connector.
Механизмот за притискање е дизајниран да ги направи едноставни операциите на електричното поврзување без да ја жртвува безбедноста на интерфејсот за парење. Неговата работа може да се разбере во три фази.
Овој принцип на работа е особено корисен во опрема која бара чести промени на поврзувањето, пристап до одржување или работа во затворени простори. Може да го намали времето поминато на повторливо ракување со конектори во споредба со системите за поврзување кои бараат повеќе чекори за затегнување.
Сепак, механизмот за заклучување не треба да се третира како замена за правилна инсталација. Истегнувањето на кабелот, неусогласеноста на конекторот, некомпатибилните делови за спојување и несоодветното ракување сè уште може да ги загрозат перформансите на поврзувањето. Корисниците треба да ги следат упатствата на производителот за парење, ослободување и управување со кабли.
Дизајнот што самостојно се заклучува поддржува брзо парење и намерно ослободување. Корисно е кога операторите треба редовно да ги поврзуваат или исклучуваат електричните кола без постојано вртење на спојната навртка.
Металната обвивка обезбедува издржлива структура на конекторот и може да го поддржи заштитниот континуитет во соодветно дизајнираните системи. Ефикасната заштита од електромагнетни пречки зависи од целосното поврзување, вклучувајќи го контактот на обвивката, оклопот на кабелот, заземјувањето и квалитетот на инсталацијата.
Различни дизајни на опрема бараат различен број на електрични кола. Семејството на серијата Б вклучува повеќе конфигурации за контакти, што им овозможува на инженерите да ги проценат опциите според бројот на сигнали, барањата за енергија, достапниот простор и архитектурата на жици. Точниот број на контакти и нивните електрични оценки мора да бидат потврдени за избраниот модел.
Во зависност од конфигурацијата на производот, изборите за прекинување може да вклучуваат:
Стилот на контактот, големината на проводникот, алатките за склопување и просторот за инсталација треба да се проценат заедно пред да се одреди конекторот.
Функциите за клучеви помагаат приклучокот да се води во правилната ориентација на парење. Ова може да го намали ризикот од неправилно усогласување и да ја подобри конзистентноста на склопувањето, особено кога опремата содржи повеќе слични конектори.
Металниот приклучок за притискање од серијата B може да се смета за опрема што има корист од компактниот кружен интерфејс и практичното ракување со поврзувањето. Вистинската соодветност зависи од електричните, механичките и еколошките оценки на избраниот модел.
За медицински, безбедносни критични или други регулирани апликации, конекторот мора да ги исполнува барањата на комплетниот дизајн на опремата. Општиот опис на производот на конекторот не ја утврдува независно усогласеноста со секој стандард за одредена апликација.
Изборот на конектор само врз основа на изгледот или големината на обвивката може да доведе до проблеми со компатибилноста. Инженерите и тимовите за купување треба да ги проценат целосните електрични и механички барања пред да направат нарачка.
Идентификувајте колку кола и сигнални кола и се потребни на опремата. Дозволете ја предвидената архитектура на ожичување и потврдете дали избраната влошка го поддржува бараниот аранжман на контакти. Не претпоставувајте дека конекторите со слични надворешни димензии имаат идентични внатрешни распореди.
Проверете ја номиналната струја и работниот напон за точната конфигурација на конекторот. Овие вредности може да варираат во зависност од дијаметарот на контактот, бројот на контакти, големината на проводникот, температурата и работните услови. Максималната оцена на еден модел никогаш не треба да се применува автоматски на целата серија.
Изберете лемење, стегање или фиксирање на ПХБ според дизајнот на опремата и процесот на производство. Потврдете ги потребните алатки, спецификацијата на кабелот, распоредот на ПХБ и достапниот простор за склопување.
Проверете ги броевите на деловите на приклучокот и садот, димензиите на обвивката, исечокот на панелот, распоредот на монтирањето и опсегот на дијаметарот на кабелот. За проекти за замена, споредете ги цртежите на постоечките конектори и распоредот на контактите наместо да се потпирате само на името на производот.
Прегледајте ја работната температура, влажноста, вибрациите, механичкиот удар, изложеноста на корозија и заштитата од навлегување. Изберете ниво на заштита соодветно на планираното опкружување и уверете се дека комплетната склопена врска ги исполнува барањата.
Следната табела ги сумира главните фактори што треба да се земат предвид при оценување на конекторот од серијата Б за дизајн на нова опрема.
| Фактор на селекција | Што да се провери | Зошто е важно |
|---|---|---|
| Број на контакти | Број и распоред на електрични контакти | Обезбедува дека конекторот ги поддржува потребните кола |
| Оценки за електрична енергија | Номинална струја, работен напон и спецификации за контакт | Помага да се спречи електричен пренапон и несоодветни работни услови |
| Тип на завршување | Конфигурација на лемење, стегање или ПХБ | Го одредува методот на поврзување, алатките и барањата за склопување |
| Ориентација на конекторот | Права или аголна конструкција, онаму каде што е достапна | Помага да се смести просторот за насочување и инсталација на кабли |
| Заклучување и усогласување | Компатибилни делови за парење и распоред на клучеви | Ги намалува ризиците од неправилно парење и ненамерно исклучување |
| Заштита на животната средина | IP рејтинг, температура, влажност, вибрации и услови на корозија | Поддржува сигурна работа во предвидената средина |
| Услуги барања | Очекувана фреквенција на парење и пристап за одржување | Помага да се утврди дали конекторот одговара на работниот тек |
Оваа табела е контролна листа за избор, а не замена за официјалниот лист со податоци за производот. Потврдете ја секоја критична вредност во однос на тековната техничка документација за точниот број на дел.
Правилната инсталација помага да се зачуваат перформансите на конекторот во текот на работниот век на опремата. Дури и добро дизајнираниот конектор може да пропадне предвреме ако е погрешно склопен или изложен на услови надвор од неговите номинални граници.
Методите за чистење и лубрикантите, доколку се дозволени, треба да ги следат упатствата на производителот. Неодобрените хемикалии или абразивните алати може да ги оштетат контактните облоги, изолацијата или компонентите за заптивање.
За OEM проекти и повторени производствени нарачки, квалитетот на конекторот треба да се оценува преку документирани барања, а не само преку општи тврдења. Структурирана евалуација може да им помогне на тимовите за купување да ги споредат добавувачите и да ги намалат ризиците од интеграцијата.
Пред да одобрите конектор, разгледајте ги следниве точки:
Страницата за производи од серијата Б на Реунион обезбедува почетна точка за евалуација на производот. За критични одлуки за дизајнот, купувачите треба да ги добијат тековните спецификации специфични за моделот и да потврдат дека предложената конфигурација ги исполнува нивните барања.
Неговата главна предност е комбинацијата на самозаклучување со притискање и метална кружна конекторска структура. Овој дизајн може да го поедностави повторното парење и исклучување додека поддржува безбедни врски во компатибилна опрема.
Во зависност од избраниот модел, опциите може да вклучуваат контакти за лемење, стегање и ПХБ. Купувачите треба да го потврдат достапниот стил на завршување и барањата за склопување за точниот број на дел.
Може да биде погоден за компатибилна медицинска и дијагностичка опрема кога нејзините електрични, механички, чистење и еколошки барања одговараат на апликацијата. Комплетниот производител на уредот мора да ги потврди сите релевантни регулаторни и безбедносни барања пред употреба.
Не. Заштитата на животната средина варира во зависност од дизајнот и конфигурацијата на конекторот. Купувачите треба да го проверат наведениот рејтинг на IP и дали тоа се однесува на склопениот склоп, неспојниот конектор или друга одредена состојба. Не претпоставувајте дека само металното куќиште обезбедува водоотпорна заштита.
Обезбедете го потребниот број на контакти, електрични оценки, типови на приклучоци и приклучоци, метод на завршување, димензии на кабелот, барања за монтирање, работна средина и проценета количина на нарачка. Постоечкиот број на дел, цртеж или примерок исто така може да му помогне на добавувачот да ја процени компатибилноста.
Металниот приклучок за притискање од серијата Б може да биде практичен избор за опрема која бара практично ракување со поврзувањето, безбедно самозаклучување и компактен кружен електричен интерфејс. Правилната конфигурација зависи од бројот на контакти, оценките за струја и напон, методот на завршување, механичката компатибилност и еколошките барања. Со проверка на деталните спецификации и потврдување на конекторот во предвидената опрема, инженерите и тимовите за набавки можат да донесат посигурни одлуки за набавка. Истражете го металниот приклучок за притискање од серијата Б од Реунион за да ги прегледате достапните информации за производот. Ако планирате нов дизајн, замена на постоечки конектор или набавка на компоненти за обемно производство,контактирајте со насза да разговарате за вашите технички барања, да потврдите компатибилни конфигурации и да побарате детали за производот за вашата апликација.
-
