Надворешната обвивка е изработена од термопластичен материјал со високи перформанси и има оценка за отпорност на пожар од UL 94-V0. Отпорен на корозија со прскање со сол, може да ги исполни водоотпорните барања на надворешните LED дисплеи и опремата за LED осветлување, како и тешките работни услови како што е отпорноста на кисела ерозија на индустриските LED дисплеи

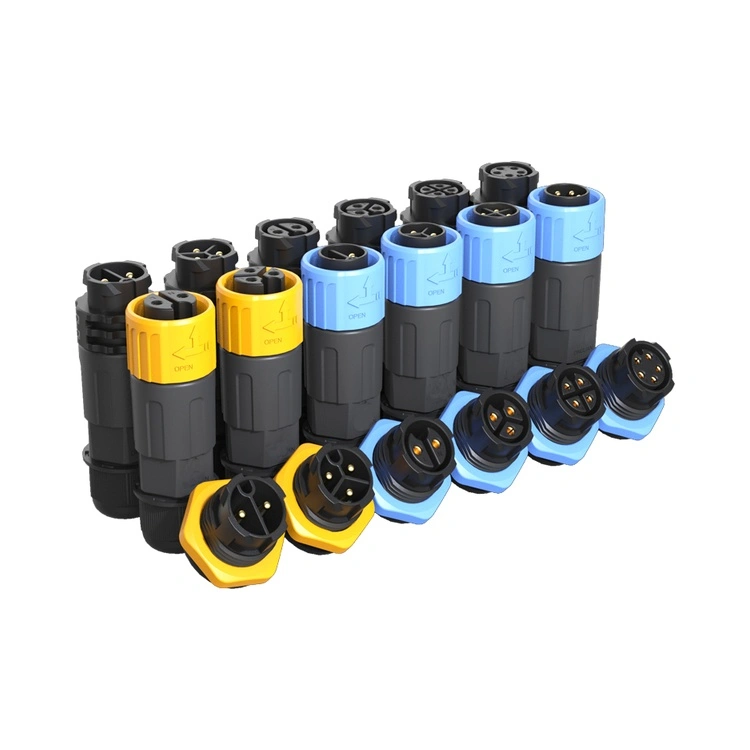

Се поставува со метода со една дупка, која е стабилна и беспрекорна. Се одликува со структура за заклучување со навој и може да одржува цврста врска дури и во вибрирачка средина. Достапни се 2, 3, 4, 5, 6, 7, 8, 9 пинови за селекција, а приспособувањето е поддржано.
| Параметар | Реунион M20 Испорачана вредност | Зошто е важно во пракса |
| Отпор на контакт (почетен) | ≤3,0mΩ | Понизок од просекот во индустријата, со што се намалува генерирањето на топлина I²R |
| Циклуси на парење со стабилно запечатување | ≥500 циклуси (проверени, не само оценети) | Нашите записи за сериски тестови покажуваат дека интегритетот на запечатувањето се одржува низ 500 циклуси - од клучно значење за опремата тешка за одржување. |
| IP67 водоотпорен | Секоја серија: 1 m длабочина × 30 мин потопување | Може да се обезбедат извештаи за тестирање.. |
| Отпорност на вибрации | 10-500 Hz, 2 g (IEC 60068-2-6) | Симулира реална работа на моторот и пумпата – поминато со нула преодни исклучувања. |
| Параметар | 2-пински | 3-пински | 4-пински | 5-пински | 6-пински | 7-пински | 8-пински | 9-пински |
| Оценка на напон | 250 V | 250 V | 250 V | 250 V | 125 V | 50 V | 50 V | 50 V |
| Тековен рејтинг | 20 А | 20 А | 15А | 15А | 10А | 5А | 5А | 5А |
| Пресек на жица (mm²) | 0,75-2,5 | 0,75-2,5 | 0,5-2,0 | 0,5-2,0 | 0,25-0,75 | 0,25-0,5 | 0,25-0,5 | 0,25-2,5 |
1) Материјал на изолатор: Термопластика со висока температура (UL 94 V-0, )
2) Контакт Основен материјал: месинг (CuZn39Pb3) со позлатена облога - тест со прскање со сол ≥48 ч.
3) Материјал за запечатување: силиконски О-прстен
4) Работна температура: -40°C ~ +105°C
5) Запаливост и усогласеност: UL 94 V-0, RoHS, REACH SVHC не е откриен
6) Опции за завршување: Чаша за лемење, лемење со натопување (прицврстувач за PCB)
| Споредбена димензија | Реунион M20 серија | Премиум европски бренд М20 | Ефтин небрендиран M20 |
| Единечна цена (MOQ 100 парчиња) | Конкурентни, волуменски нивоа | 3,5× – 4× повисоко | Пониски однапред |
| Потврдена континуирана струја | 20 А (по игла, документирана) | Вообичаено 25А (детерирање со ситно печатење) | Надуени, без тест докази |
| IP67 водоотпорен | 100% од производните серии | Сериски тест (но не по серија документирано) | Ниту едно или лажни тврдења |
| Електрично тестирање (Hi-pot & IR) | 100% секоја единица – евидентирани се тест податоците | Врз основа на примерок (AQL 1.0) | Случајно или прескокнато |
| Целосна следливост (смола → завршен конектор) | Следени со ERP, може да се вратат во рок од 24 часа | Да, но побавен одговор | Никој |
| Време на испорака (стандардна количина) | 15-17 работни дена | 6-10 недели | Непредвидливо (2-20 недели) |
| Приспособување MOQ (должина на кабел, боја, означување) | 100 парчиња - флексибилни | 500+ парчиња, високи инженерски такси | Не се нуди или нема контрола на квалитетот |
| Сертификати | ISO 9001, 14001, 13485 | Обично само ISO 9001 | Типично ниту еден |
За да го постигнете запечатувањето со оцена IP67/IP68 при вистинската инсталација на теренот, следете ги овие проверени процедури:
| Чекор | Акција | Критична вредност / контролен пункт |
| 1 | Рачно затегнете ја навртката за спојување додека О-прстенот не ја контактира површината на панелот. | Визуелниот контакт е потврден. |
| 2 | Применете го последниот вртежен момент користејќи калибриран клуч. | 1,0 – 1,2 Nm (НЕ надминувајте 1,5 Nm – преголемиот вртежен момент го искривува О-прстенот и ја зголемува силата на вметнување). |
| 3 | Потврдете го радиусот на свиткување на кабелот при влезот. | ≥ 5× надворешен дијаметар на кабелот – акутните свиоци ги повлекуваат контактите и ја нарушуваат задната заптивка. |
| 4 | Ориентација на отворено | Излез на кабелот надолу – спречува собирање вода на интерфејсот на спојната навртка. |
| 5 | Фреквенција на инспекција на О-прстен | Годишно за секојдневно миење / средини за преработка на храна; на секои 2-3 години за стандардна внатрешна/надворешна индустриска употреба. |
| Сертификација / Протокол | Опсег и докази обезбедени со секоја нарачка |
| ISO 9001:2015 | Целосно QMS – дизајн, производство, пост-продажба. Ревизорските извештаи достапни на НДА. |
| ISO 14001:2015 | Управување со животната средина – документирана е намалување на отпадот и усогласеност со RoHS/REACH. |
| ISO 13485:2016 | Применливо за медицинска опрема (дијагностичка/мониторинг) – строга контрола на промените и следливост. |
| UL препознавање | Безбедност на ниво на компоненти за Северна Америка – UL ознака на секое куќиште. |
Вртежен момент: 1,0 – 1,2 Nm (конечно затегнување по рачно седење).
Под 0,8 Nm: Компресијата на О-прстенот е недоволна – IP67 паѓа на IP54 (заштитена од прашина, но не водонепропустлива). Видовме навлегување вода во рок од 2 часа на длабочина од 0,5 метри во нашите лабораториски тестови.
Над 1,5 Nm: флуоросиликонскиот О-прстен се истиснува во клиренсот на конецот, предизвикувајќи трајна деформација и зголемена сила на парење. Заптивката првично може да помине IP67, но ќе пропадне по термички циклус (проширување/контракција).
Препорака: користете претпоставен вртежен клуч – можеме да го набавиме како додаток со нарачки за јачина на звук.
Стандардни примероци: 5-10 парчиња достапни во рок од 3 работни дена (доколку залихите дозволуваат).
Нарачки во мали серии (100-500 парчиња): 12-15 работни дена од потврдата на нарачката.
Голем волумен (500+ парчиња): 18–20 работни дена, со делумни пратки достапни.
Прилагодени склопови на кабли (должина, мерач на жица, кодирање на бои): MOQ 100 парчиња – одобрувањето за инженерско цртање трае 2–3 дена, а потоа производството 15 дена.
