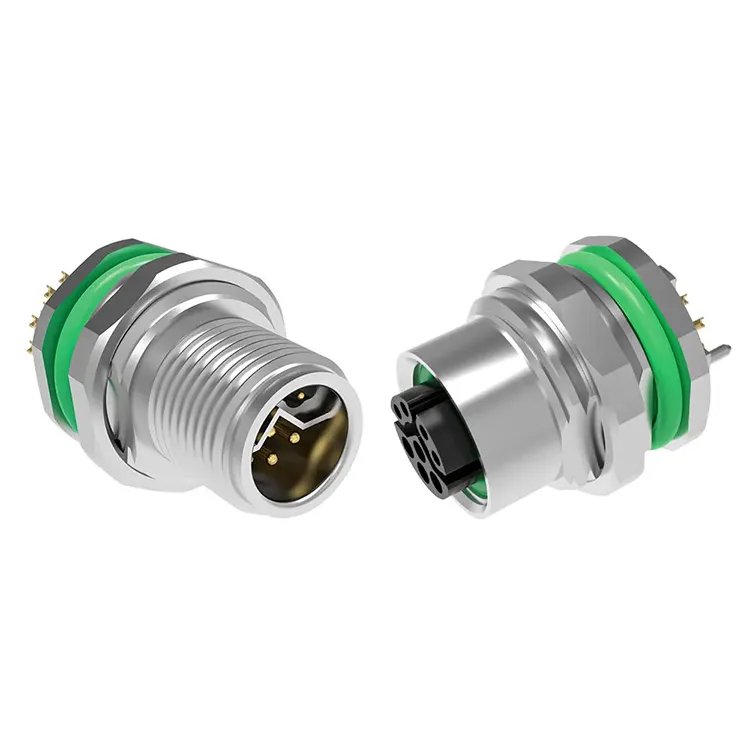

Реунионобезбедува наИндустриски конектор од серијата M12како разноврсно решение за интерконекција за фабричка автоматизација, сензори, актуатори, системи за поле, индустриски етернет и дистрибуција на електрична енергија. Со конфигурации од 2–17 пинови, повеќе опции за кодирање, IP67 заштита и опции за заштитни склопови и кабли, семејството на конектори е дизајнирано за тешки индустриски средини каде што се неопходни стабилни електрични и механички врски.
M12 конектор е повеќе од компактен кружен конектор. Неговиот стандардизиран интерфејс со навој, систем за кодирање, еколошки запечатување и широки електрични конфигурации ја прават важна технологија за поврзување за модерната опрема за автоматизација. Серијата M12 може да поддржува апликации кои се движат од сензори и уреди IO-Link до PROFIBUS, DeviceNet, CANopen, индустриски етернет, серво системи и дистрибуција на еднонасочна енергија. Овој водич ги објаснува клучните спецификации, опциите за кодирање, сценаријата за апликација, факторите за селекција и размислувањата за квалитетот што треба да ги оценат инженерите и тимовите за купување при изборот на индустриски конектор M12.
Содржина
Зошто конекторот M12 е широко користен во индустриската автоматизација?
Кои се клучните спецификации на индустрискиот конектор M12?
Како се разликуваат опциите за кодирање M12?
Каде најчесто се користат индустриските конектори M12?
Како треба да го изберете вистинскиот M12 конектор?
Кои фактори за квалитет треба да ги проверат купувачите?
Најчесто поставувани прашања за индустриските конектори M12
Зошто конекторот M12 е широко користен во индустриската автоматизација?
На индустриската опрема и се потребни врски кои остануваат стабилни и покрај вибрациите, влагата, температурните промени, прашината и честото одржување. Форматот M12 одговара на овие барања со компактен кружен дизајн и механизам за спојување со навој.
За инженерите за автоматизација, една од нејзините главни предности е флексибилноста. Различни конфигурации за кодирање M12 се дизајнирани за различни електрични и комуникациски функции, помагајќи да се спречат некомпатибилни врски. Затоа, конекторот може да се интегрира во сензори, актуатори, контролни кабинети, теренски уреди, мотори, етернет мрежи и друга индустриска опрема.
Спецификациите на производот на Reunion покажуваат дека неговата серија M12 е дизајнирана според релевантните DIN EN 61076-2-101/109/111 стандарди и може да постигне IP67 заштита кога се спојува. Палетата на производи вклучува и заштитени и незаштитени конфигурации, обезбедувајќи опции за апликации со различни барања за електромагнетна компатибилност.
За индустриските корисници, оваа комбинација на стандардизирани димензии, избор на кодирање, заштита на животната средина и флексибилност на апликацијата може да го поедностави дизајнот и одржувањето на жици.
Кои се клучните спецификации на индустрискиот конектор M12?
Изборот на конектор само врз основа на неговата физичка големина може да резултира со несоодветна врска. Пред да се купи, треба да се земат предвид електричните оценки, кодирањето, бројот на пиновите, заштитата, заштитата на животната средина и методот на завршување.
| Параметар | Типичен опсег / карактеристика на серијата M12 | Разгледување на апликацијата |
|---|---|---|
| Број на пинови | 2–17 пинови во зависност од кодот | Изберете според барањата за моќ и сигнал |
| Тековен рејтинг | Приближно 0,5–16 А во зависност од кодот | Важно за сензори, актуатори, мотори и кола за напојување |
| Оценка на напон | Приближно 30–630 V во зависност од конфигурацијата | Мора да одговара на работниот напон на опремата |
| Оценка за заштита | IP67 кога се парат | Погоден за многу правливи, влажни и перени средини |
| Материјал за контакт | Месинг со позлата | Поддржува стабилен електричен контакт и отпорност на корозија |
| Изолатор | PA66 | Обезбедува електрична изолација во конекторот |
| Контакт отпор | ≤3mΩ за наведениот опсег | Помалиот отпор помага да се одржи електричната ефикасност |
| Температурен опсег | -25°C до +85°C | Проверете во однос на вистинската работна средина |
| Заштитување | Заштитени и незаштитени верзии | Заштитата може да биде важна во електрично бучни средини |
| Усогласеност со животната средина | Материјали во согласност со RoHS | Корисно за проекти со барања за усогласеност со животната средина |
Точниот рејтинг секогаш зависи од избраното кодирање и конфигурација. На пример, објавените спецификации на производителот наведуваат повисоки тековни способности за S-code и L-code верзии отколку за неколку конфигурации ориентирани кон сигнали. Затоа, кодот на конекторот треба да се избере заедно со електричните барања наместо да се третира како секундарен детал.
Како се разликуваат опциите за кодирање M12?
Кодирањето M12 е еден од најважните фактори при изборот на индустриски конектор. Различни аранжмани на клучеви се наменети за различни електрични или комуникациски функции.
- А-код:Најчесто се користи за сензори, актуатори, IO-Link уреди и апликации за DC сигнал. Конфигурациите може да се движат од 2 до 17 пинови.
- Б-код:Најчесто се поврзува со PROFIBUS, DeviceNet и други апликации за теренски автобус.
- Ц-код:Дизајниран за апликации за напојување со наизменична струја и достапен во повеќе конфигурации на пинови.
- Д-код:Се користи за индустриски етернет апликации како што се мрежни конекции од 100 Mbps.
- X-код:Дизајниран за етернет апликации со поголема брзина и обично користи 8-пински конфигурација.
- S-код:Наменет за наизменична струја со поголема струја и апликации поврзани со серво.
- L-код:Дизајниран за дистрибуција на еднонасочна струја и барања за поголема струја.
Системот за кодирање помага да се намали можноста за поврзување некомпатибилни кола. Инженерите треба да го потврдат кодот на конекторот, распоредот на пиновите, напонот, струјата и интерфејсот за спојување наведени од производителот на опремата пред да ја финализираат компонентата.
Каде најчесто се користат индустриските конектори M12?
Компактниот фактор на форма и заштитата на животната средина на M12 конекторите ги прават погодни за многу индустриски точки за поврзување.
Фабричка автоматизација
M12 конектори често се користат за поврзување на сензори за близина, фотоелектрични сензори, актуатори, I/O модули и контролни уреди. Нивниот стандардизиран интерфејс може да го поедностави поврзувањето и одржувањето на машината.
Индустриски етернет
Конфигурациите на D-code и X-code може да се користат за индустриски мрежни врски. Во автоматизираните производни линии, сигурните етернет конекции се важни за комуникација помеѓу теренските уреди, контролорите, прекинувачите и другата мрежна опрема.
Роботика и системи за движење
Роботската опрема може да ги изложи конекторите на вибрации и повторени движења. Системот за спојување со навој обезбедува механичка врска дизајнирана да се спротивстави на случајно олабавување при нормални работни услови.
Опрема за отворено и перење
Со рејтинг IP67 кога е соодветно споен, соодветните конфигурации M12 може да се користат во средини каде што опремата може да наиде на вода, прашина или рутински процеси на чистење. Правилната инсталација и запечатување остануваат од суштинско значење за постигнување на наведеното ниво на заштита.
Дистрибуција на енергија
Опциите за S-code и L-code ја прошируваат платформата M12 надвор од сигналите со мала моќност. Во зависност од избраната конфигурација, серијата може да поддржува поврзувања со наизменична или еднонасочна струја со поголема струја за индустриска опрема.
Како треба да го изберете вистинскиот M12 конектор?
Систематскиот процес на селекција може да помогне да се избегнат проблеми со компатибилноста и непотребните трошоци за замена. Пред да поставите нарачка, проценете ги следните фактори:
- Идентификувајте ја апликацијата:Определете дали врската е наменета за сензори, комуникација со податоци, моќност, мотори или мешани функции.
- Потврдете го кодирањето:Изберете A, B, C, D, X, S, L или друга применлива конфигурација врз основа на интерфејсот на опремата.
- Проверете ги барањата за иглички:Проверете дали бројот на контакти е доволен за сите потребни кола за напојување и сигнал.
- Потврдете ги електричните оценки:Споредете го рејтингот на напонот и струјата на конекторот со реалните барања на системот.
- Оценете ги условите на животната средина:Размислете за вода, прашина, хемикалии, вибрации, температура и изложеност на отворено.
- Одредете ги барањата за заштита:Може да се земат предвид заштитени верзии каде електромагнетните пречки може да влијаат на интегритетот на сигналот.
- Изберете го прекинот:Во зависност од структурата на опремата, опциите може да вклучуваат завршетоци за лемење, лемење со натопување, стегање или летечки олово.
- Потврдете ги барањата за кабел:Материјалот на кабелот, должината, флексибилноста, радиусот на свиткување и ориентацијата на конекторот треба да одговараат на околината за инсталација.
За проекти кои вклучуваат повеќе типови на конектори, исто така е корисно да се подготви распоред за поврзување кој го прикажува уредот, кодот на конекторот, бројот на пиновите, електричната функција, спецификацијата на кабелот и интерфејсот за спојување. Ова обезбедува практична референца за тимовите за набавка и производство.
Кои фактори за квалитет треба да ги проверат купувачите?
Квалитетот на индустрискиот конектор е тесно поврзан со долгорочната стабилност на поврзувањето. Производот може да изгледа слично надворешно додека има значителни разлики во контактните материјали, позлата, запечатувањето, конзистентноста на склопот и електричната инспекција.
Реунион наведува дека нејзината серија М12 користи месинг контакти со позлата, изолатори PA66 и наведен отпор на контакт од не повеќе од 3mΩ. Производителот исто така опишува 100% електрично тестирање за секоја единица и верификација на потопување IP67 на ниво на серија. Нејзините објавени информации за квалитет дополнително ги наведуваат ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 и усогласеноста со RoHS во рамките на нејзината рамка за квалитет и усогласеност.
За тимовите за набавки, особено се корисни следните контролни пунктови за квалитет:
- Спецификации за материјал и позлата
- Отпорност на контакт и перформанси на изолација
- Проверка на IP заштита
- Барања за механички циклус на парење
- Заштитни перформанси каде што е применливо
- Процедури за електрично тестирање
- Сериска следливост и документација за инспекција
- Конзистентност на склопување и завршување на кабелот
Овие фактори обезбедуваат поцелосна основа за проценка на индустриски конектор отколку само единечната цена. За OEM и обемните проекти, инженерската поддршка, способноста за прилагодување, следливоста на производството и конзистентноста на испораката, исто така, можат да влијаат на вкупната вредност на набавката.
Најчесто поставувани прашања за индустриските конектори M12
Што е индустриски конектор од серијата M12?
Индустриски конектор од серијата M12 е компактен кружен конектор со номинален интерфејс со навој од 12 mm. Широко се користи за индустриски сензори, актуатори, опрема за автоматизација, комуникациски мрежи и приклучоци за напојување. Различните конфигурации за кодирање и пинови овозможуваат иста општа конекторска платформа да опслужува различни апликации.
Дали конекторот М12 е водоотпорен?
Соодветните M12 конфигурации можат да постигнат заштита IP67 кога се правилно споени. Ова значи дека наведениот производ може да обезбеди заштита од навлегување прашина и привремено потопување во вода под дефинирани услови за тестирање. Вистинските перформанси зависат од правилното парење, компонентите за запечатување, инсталацијата и конфигурацијата на производот.
Која е разликата помеѓу конекторите со А-код и М12-код D?
Конекторите со А-код M12 најчесто се користат за сензори, актуатори, IO-Link и апликации за општи сигнали или DC, додека верзиите со D-код се првенствено дизајнирани за индустриски етернет апликации. Кодирањето спречува случајно да се спои погрешен тип на конектор.
Дали М12 конекторите можат да носат и струја и податоци?
Да, во зависност од конфигурацијата. Одредени аранжмани на А-код може да комбинираат функции за напојување и сигнал, додека апликациите кои бараат поголема моќност и посебна комуникација на податоци може да користат различни M12 кодови за нивните соодветни кола.
Како да го изберам точниот M12 конектор за мојата машина?
Започнете со интерфејсот на уредот и идентификувајте го потребното кодирање, бројот на пиновите, напонот, струјата, протоколот за комуникација, заштитата, рејтингот за заштита, типот на кабелот и методот на завршување. Ако конекторот е компонента за замена, се препорачува и совпаѓање со оригиналниот број на дел или цртежот на опремата.
Заклучок
Индустрискиот конектор од серијата M12 обезбедува стандардизирано и приспособливо решение за поврзување за модерни системи за автоматизација. Неговиот опсег на опции за кодирање, конфигурации на пинови, електрични оценки, избори за заштита и IP67 заштита му овозможуваат да поддржува сè, од сензори и уреди IO-Link до индустриски етернет и апликации со поголема струја. За OEM, системски интегратори и производители на индустриска опрема, изборот на конекторот според комплетната електрична и еколошка спецификација е од суштинско значење за доверливи перформанси на теренот. Ако ви треба помош при изборот на соодветна конфигурација, приспособено склопување на кабел или решение за волумен за вашата апликација,контактирајте со насда разговарате за вашите барања со инженерскиот и производствениот тим на Реунион.
