Резиме на написот:НаМетален приклучок за притискање од серијата Sкомбинира компактна конструкција, сигурно заклучување со притискање, целосна EMC заштита и флексибилни контакт конфигурации за опрема каде што се важни доверливоста на поврзувањето и ограничениот простор за инсталација. Развиена одПовторно обединување, серијата е дизајнирана за медицинска опрема, инструменти за тестирање и мерење, технологија за носење и преносни електронски системи. Со големини на школка 0–2, повеќе опции за контакт, повеќе од 5.000 циклуси на парење и температурен опсег до -45°C, обезбедува практичен баланс помеѓу минијатуризацијата, издржливоста и електричните перформанси.
Содржина
- Што е металниот приклучок за притискање од серијата S?
- Кои се главните предности на серијата S?
- Кои се клучните технички спецификации?
- Каде се користи металниот приклучок за притискање од серијата S?
- Како треба инженерите да го изберат вистинскиот конектор?
- Како може да се прилагоди серијата S?
- Како Реунион го контролира квалитетот на производот?
- Најчесто поставувани прашања

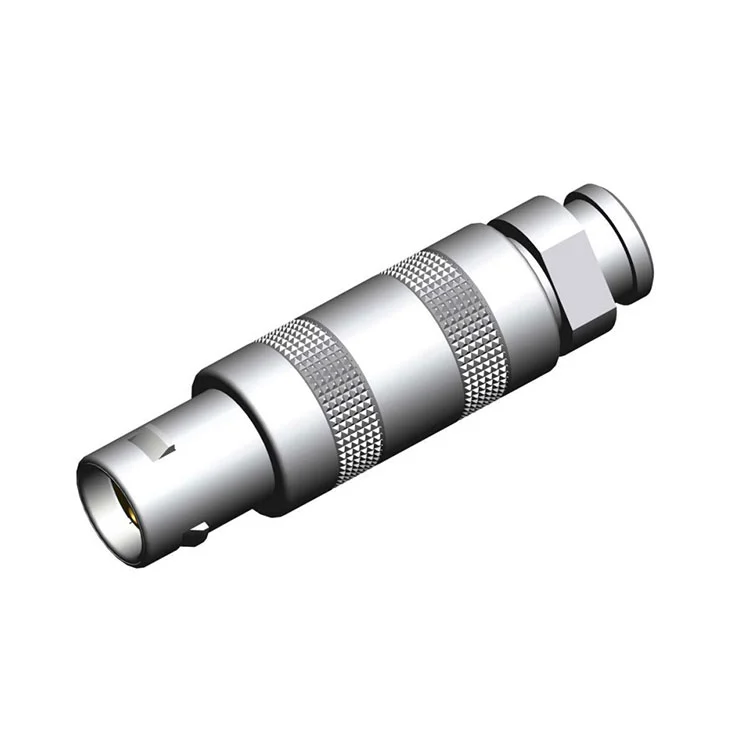

Што е металниот приклучок за притискање од серијата S?
НаМетален приклучок за притискање од серијата Sе компактен кружен конектор развиен за апликации кои бараат сигурни електрични врски во ограничени места за инсталација. За разлика од конвенционалните конектори со навој, неговиот механизам за самозаклучување со притискање овозможува брзо спарување и неспарување додека обезбедува тактилни и звучни повратни информации кога врската е правилно вклучена.
Повторно обединување ја позиционира серијата S за пренослива опрема со ограничен простор каде што големината на конекторот, механичката доверливост, заштитата и леснотијата на ракување влијаат врз дизајнот на системот. Неговата метална конструкција обезбедува механичка сила и електромагнетна заштита од 360 степени, додека неговиот тенок профил помага да се минимизира испакнувањето од панелот на опремата.
Серијата е достапна во повеќе големини на школки и конфигурации за контакт. Во зависност од конфигурацијата, инженерите можат да изберат завршница за лемење или ПХБ за да одговараат на различните барања за склопување. Оваа флексибилност го прави конекторот погоден и за компактни прототипови и за професионална опрема произведена во волумен.
Кои се главните предности на серијата S?
Изборот на конектор ретко се заснова на една спецификација. За пренослива електроника и професионална опрема, дизајнерите обично треба да го балансираат просторот за инсталација, безбедноста на поврзувањето, интегритетот на сигналот, издржливоста и барањата за производство. Серијата S ги решава овие фактори преку неколку карактеристики на дизајнот.
Компактна и лесна конструкција
Дизајнот со низок профил ја намалува количината на куќиштето на конекторот што се протега надвор од површината за монтирање. Ова е особено вредно за рачни инструменти и компактната шасија каде што секој милиметар од просторот на панелот е важен.
Брзо заклучување со притискање
Механизмот за самозаклучување поддржува брзо ракување со една рака. Звучниот клик и тактилната повратна информација им помагаат на операторите да идентификуваат успешно ангажирање, што е особено корисно кога конекторите мора да се инсталираат во ограничени или визуелно ограничени позиции.
ЕМС оклоп од 360 степени
Целосно металното куќиште обезбедува континуирана електромагнетна заштита околу интерфејсот за поврзување. Објавените спецификации укажуваат на слабеење од повеќе од 60 dB на 100 MHz, што ја прави серијата погодна за опрема каде што електромагнетните пречки можат да влијаат на чувствителните сигнали.
Висока издржливост на парење
Серијата S е дизајнирана за постојано поврзување и исклучување, со номинална издржливост од повеќе од 5.000 циклуси на парење. Ова е важно за опремата за тестирање, медицинските инструменти и преносните системи кои често се сервисираат или реконфигурираат.
- Инсталација на панел со низок профил
- Самозаклучување со туркање-влечење
- Метално куќиште за електромагнетна заштита
- Повеќе големини на школка и конфигурации на контакти
- Повеќе од 5.000 циклуси на парење
- Опции за работна температура од -45°C до +125°C
Кои се клучните технички спецификации?
Разбирањето на електричните и механичките спецификации е од суштинско значење пред да се интегрира кружен конектор во нов производ. Следниве спецификации ја сумираат објавената конфигурација на серијата S.
| Параметар | Спецификација на серијата S |
|---|---|
| Материјал за школка | Месинг, стандарден |
| Големини на школка | 0, 1 и 2 |
| Опции за контакт | 2 до 6 пинови на референтната конфигурација; може да бидат достапни опции со поголема густина |
| Тековен рејтинг | 5А до 15А по контакт, во зависност од мерачот на контакт |
| Оценка на напон | 200V до 500V AC/DC |
| Циклуси на парење | Повеќе од 5.000 операции |
| Температурен опсег | -45°C до +125°C |
| ЕМИ оклопување | 360° метална заштита; >60 dB слабеење на 100 MHz |
| Заштита од навлегување | IP50 стандард |
| Отпорност на прскање со сол | Повеќе од 72 часа |
| Контакт отпор | ≤5 mΩ почетна |
| Отпорност на изолација | ≥5000 MΩ на 500 VDC |
Вистинските оценки секогаш треба да се проверуваат според специфичната конфигурација на конекторот, големината на контактот, методот на завршување и планираните работни услови пред квалификацијата на финалниот производ.
Каде се користи металниот приклучок за притискање од серијата S?
Комбинацијата на компактни димензии, брзо заклучување, заштитување и механичка издржливост ја прави серијата S погодна за опрема што бара често поврзување додека одржува мал вкупен отпечаток.
Медицинска и дијагностичка опрема
Преносливите ултразвучни системи, мониторите на пациентите, пулс оксиметрите, електрохируршката опрема и дијагностички инструменти можат да имаат корист од компактните конектори кои остануваат безбедни при движење и сервисирање на опремата. Доверливоста на конекторот е особено важна кога електричните сигнали мора да останат стабилни при повеќекратна употреба.
Тест и мерна опрема
Рачните осцилоскопи, мултиметрите, логичките анализатори, опремата за калибрација и инструментите за тестирање на животната средина често бараат компактни надворешни интерфејси. Механизмот за притискање може да ги поедностави честите промени на поврзувањето додека металната обвивка помага да се заштитат чувствителните сигнали од електромагнетни пречки.
Носечка и пренослива технологија
Индустриските егзоскелети, системите за следење што се носат, опремата за глава и друга пренослива електроника може да се соочат со строги ограничувања на просторот и тежината. Тенкиот кружен конектор им дава на дизајнерите уште една опција кога конвенционалните поголеми интерфејси се несоодветни.
Професионална аудио-визуелна опрема
Преносливи рекордери, камери за емитување, безжични предаватели и соодветна професионална опрема може да бараат конектори што можат да издржат повеќекратно ракување. Интерфејсот со брзо заклучување може да ја подобри употребливоста на теренот без да се потпира на долг процес на парење со навој.
Како треба инженерите да го изберат вистинскиот конектор?
Изборот на конектор треба да започне со вистинските електрични, механички, еколошки и инсталациски барања на опремата, наместо едноставно да се избере најмалиот достапен модел.
- Одредете го условот за контакт:Идентификувајте го бројот на потребни кола за напојување и сигнал и оставете доволно простор за идни промени во дизајнот.
- Проверете ги електричните оценки:Споредете ги работниот напон и струја со номиналните вредности на конекторот, земајќи ги предвид контактниот мерач и температурата.
- Оценете го достапниот простор:Потврдете ја големината на обвивката, исечокот на панелот, длабочината на конекторот, насочувањето на кабелот и растојанието околу интерфејсот за парење.
- Размислете за фреквенцијата на парење:За често сервисирана опрема, дадете приоритет на конекторите дизајнирани за повторени циклуси на парење.
- Прегледајте ги еколошките услови:Температурата, вибрациите, шокот, влажноста, корозијата и електромагнетните пречки можат да влијаат на изборот на конекторот.
- Дефинирајте го методот на завршување:Одлучете дали завршувањето на склопот на лемење, ПХБ или кабел најдобро одговара на процесот на производство.
За OEM проекти, исто така е корисно да се процени конекторот заедно со склопот на кабелот, задна обвивка, олеснување на напрегањето, структурата на панелот и шемата за поврзување. Овој пристап ги намалува проблемите со интеграцијата во подоцнежните фази на производство.
Како може да се прилагоди серијата S?
Различни платформи за опрема често бараат различни конфигурации на конекторите. Reunion обезбедува опции за прилагодување кои овозможуваат серијата S да се прилагоди на специфични механички барања и барања за склопување на кабли.
| Област за приспособување | Достапни опции |
|---|---|
| Завршување на школка / Боја | Сребрени, црни или избрани RAL бои |
| Контакт позлата | Опции за злато, сребро или калај |
| Мерач на кабел | 32AWG до 20AWG |
| Материјали за јакни | ПВЦ, ПУР, силикон или тефлонски |
| Ласерско обележување | Лого, број на дел, баркод или друга идентификација |
| Пакување | Анти-статички цевки, лента и ролна и прилагодено етикетирање |
Прилагодените склопови на кабли може да бидат испорачани и со избрани должини, мерачи, заштитни конфигурации и прелиени чизми за ослободување од напрегање. Ова може да ја поедностави набавката со тоа што ќе му дозволи на OEM да набави конектор и склоп на кабел подготвен за инсталирање како една интегрирана компонента.
Како Реунион го контролира квалитетот на производот?
За професионалните конектори, постојаното производство е исто толку важно како и основниот дизајн на производот. Реунион наведува дека неговиот производствен процес опфаќа прецизна обработка, површинска обработка, контактно печат и позлата, обликување на вметнување, склопување, електрично тестирање, механичко тестирање и пакување.
Критичните димензии на производството се контролираат преку прецизна обработка и следење на процесот. Готовите производи се подложени на електрична и механичка проверка, вклучувајќи отпорност на контакт, отпор на изолација, отпорност на диелектрик, континуитет, сила на парење и визуелни проверки.
Според информациите за производот, системот за квалитет на Реунион вклучува ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL Признаен статус и усогласеност со RoHS. Компанијата исто така наведува дека конекторите од серијата S добиваат 100% електрично и механичко тестирање пред испораката.
За купувачите на OEM, оваа комбинација на контрола на производството, тестирање, следливост и поддршка за прилагодување може да биде вредна кога перформансите на конекторот директно влијаат на доверливоста на готовиот производ.
Најчесто поставувани прашања
Што ја прави серијата S различна од конвенционалниот конектор со навој?
Главната разлика е механизмот за самозаклучување со притискање. Тоа му овозможува на операторот брзо да го спои и да го ослободи конекторот без да ја ротира навртката за спојување, што го прави особено погодно за пренослива опрема, ситуации со слепо парење и апликации кои бараат чести промени на поврзувањето.
Колку циклуси на парење може да поддржи серијата S?
Објавената спецификација укажува на повеќе од 5.000 операции на парење. Вистинскиот работен век може да зависи од конфигурацијата на конекторот, работната околина, условите за парење и практиките за одржување.
Дали серијата S е погодна за медицинска опрема?
Да. Серијата е позиционирана за медицинска опрема за дијагностика и третман, а Реунион наведува дека нејзиниот систем за квалитет вклучува ISO 13485:2016. Сепак, комплетниот завршен медицински уред останува одговорен за сопствените применливи регулаторни и безбедносни барања.
Дали Реунион може да обезбеди приспособени склопови на кабли?
Да. Склоповите на кабли може да се приспособат според типот на кабелот, мерачот, должината, заштитниот материјал, материјалот за обвивка и дизајнот за ослободување од напрегање. Опциите вклучуваат материјали од PVC, PUR, силиконски и тефлонски кабли, со мерачи од 32AWG до 20AWG.
Кој температурен опсег е достапен?
Објавениот стандарден опсег е -45°C до +125°C. Инженерите треба да го потврдат температурниот рејтинг на точниот конектор, конфигурацијата на контактот, кабелот и склопот пред да го користат во апликации со екстремна температура.
Може ли конекторот да се прилагоди со лого на компанијата или со број на дел?
Да. Реунион го наведува ласерското гравирање како опција за прилагодување, дозволувајќи им на клиентите да ја означат школката со лого, број на дел, баркод или други информации за идентификација.
Заклучок
Металниот приклучок за притискање од серијата S е дизајниран за инженери на кои им треба компактно, сигурно и издржливо решение за поврзување без да се жртвува заштитата или сервисирањето. Неговиот механизам за заклучување со притискање, метална конструкција, повеќе големини на школки, флексибилни опции за завршување и повеќе од 5.000 циклуси на парење го прават добро прилагоден за медицинска опрема, инструменти за тестирање, пренослива електроника, системи за носење и професионални аудио-визуелни апликации. Ако развивате нов производ или барате сигурен конектор за замена, посетете ја страницата за производи од серијата S на Reunion за да ги прегледате достапните опции за конфигурација и контакт. За приспособени спецификации, склопови на кабли, барања за OEM или купување на волумен,контактирајте со насда разговарате за вашата апликација со инженерскиот тим на Реунион и да побарате соодветно решение.
