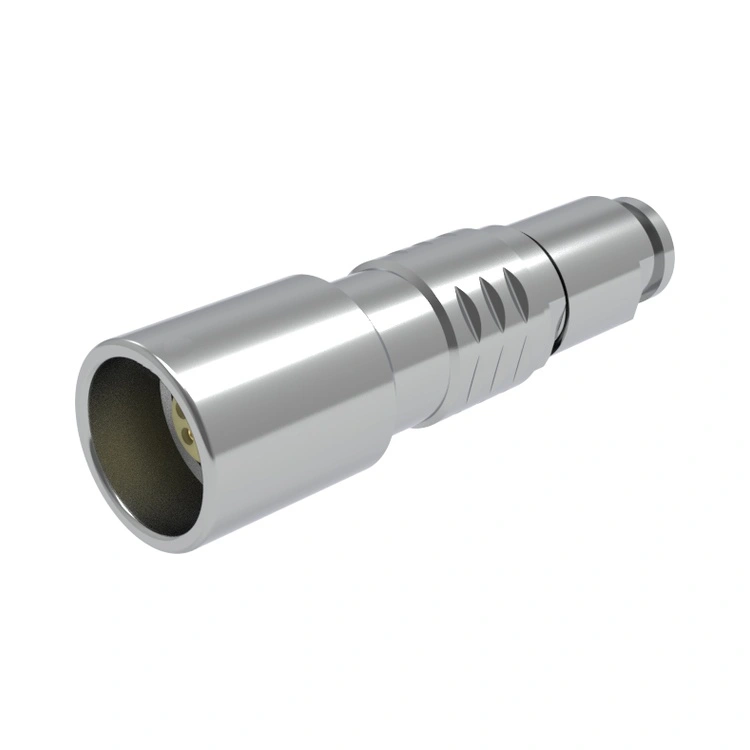

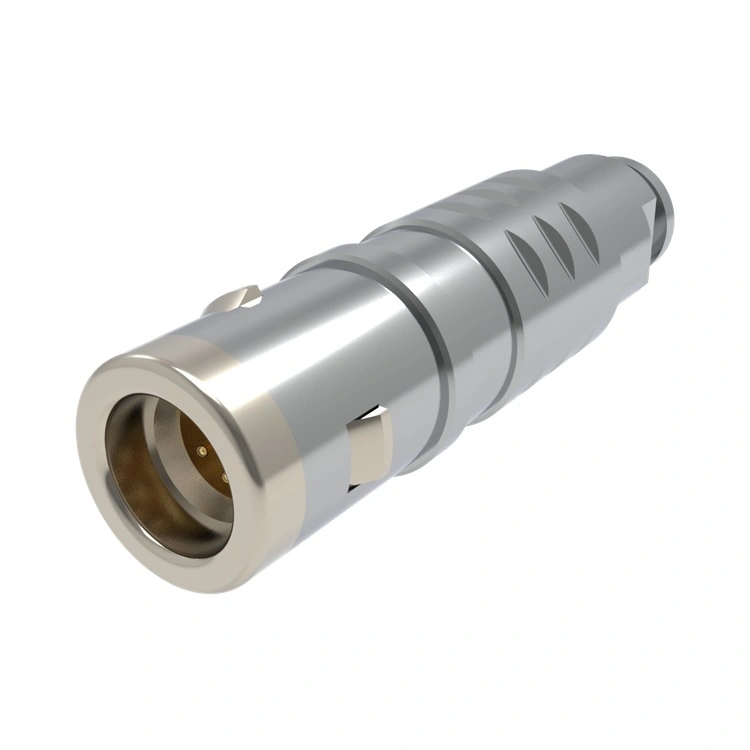

Металниот приклучок за притискање од серијата E го претставува стратешкиот пристап на Reunion за професионална интерконекција за инженерски тимови кои се свесни за трошоците. Отстранување на несуштинските важничене додека ги задржува основните белези на квалитетот - сигурно самозаклучување со звучни повратни информации, целосно метална конструкција за основна заштита на EMI и системи за контакт оценети за 5000+ циклуси на парење. Неговиот стандарден температурен опсег од -45°C до +125°C го покрива огромното мнозинство на апликации во контролирана средина, хидроизолацијата IP67 е погодна за надворешна употреба. Вертикално интегрираното производство на Реунион - од внатрешна прецизна CNC обработка до автоматско електрично тестирање - ги намалува трошоците за производство без да се загрози квалитетот. За ОЕМ кои произведуваат монитори за пациенти со голем волумен, лабораториски инструменти или индустриски контроли, металниот приклучок за притискање од серијата Е ги обезбедува основните перформанси што ви се потребни додека ја зачувува структурата на вашата маргина. Секоја единица е поддржана со 12-месечна гаранција и целосна ERP следливост, што обезбедува интеграција без ризик во вашиот синџир на снабдување.
Серијата E се фокусира на обезбедување на најкритичните функции на конектори по најконкурентна цена, со документирана доверливост и транспарентност на синџирот на снабдување.
| Карактеристика | Придобивка |
| Вредност-инженерски дизајн | Ги задржува сите суштински функции за притискање, додека ги елиминира скапите претерани спецификација - идеални за набавки на OEM со голем обем. |
| Сигурно заклучување со притискање-влечење | Брзо спојување со една рака со допирна и звучна потврда за заклучување, намалувајќи го времето на инсталација и грешките на корисникот на монтажните линии. |
| Целосно метална конструкција | Обезбедува основна EMI заштита и механичка издржливост по мал дел од цената на специјализираните дизајни. |
| Флексибилно раскинување | Контактите за лемење и ПХБ имаат различни методи на склопување и типови на кабли - примероците достапни со времетраење од 5 до 7 дена. |
| Стандардна толеранција на животната средина | Опсегот на работа од -45°C до +125°C ги опфаќа повеќето индустриски, комерцијални и медицински затворени средини. |
| Докажана издржливост | >5.000 циклуси на парење со постојан отпор на контакт (≤5 mΩ почетна) - сигурен за долготрајна опрема. |
| Нема непотребни опции | Рационализираната линија на производи значи побрза испорака (15–20 дена за производствени нарачки) и помали трошоци за залиха. |
Металниот приклучок за притискање на серијата E е дефинитивниот одговор на Reunion на потребата на пазарот за кружен конектор „без важничене, со сите перформанси“ што ја прави квалитетната интерконекција достапна за секојдневните апликации - сега со транспарентни услови за гаранција и безусловна политика за враќање за квалификувани OEM купувачи.
Металниот приклучок за притискање од серијата E е наменски направен за апликации каде оптимизацијата на трошоците е примарна цел на дизајнот, но сепак доверливоста на поврзувањето не може да биде загрозена.
Медицинска опрема - Дијагностичко следење, хируршки систем
Индустриски контроли – PLC В/И модули, операциони панели и сензори на транспортниот систем.
Лабораториски инструменти – Спектрофотометри, центрифуги и комори за тестирање на температурата.
Комуникациска опрема – Мрежни прекинувачи, меѓусебно поврзување на базната станица и аудио рутери за емитување.
Безбедносни системи – Меѓусебно поврзување на камерите за надзор, контролни панели за пристап и модули на системот за аларм.
| Параметар | Спецификација |
| Материјал за школка | Месинг со никел (стандарден); |
| Големини на школка | 0, 1 |
| Контакти | 2 до 6 пинови |
| Циклуси на парење | > 5.000 операции |
| Температурен опсег | -45°C ~ +125°C |
| ЕМИ оклопување | Целосно металното куќиште обезбедува основна заштита |
| Заштита од навлегување | IP67l |
| Отпорност на прскање со сол | > 48 часа |
| Вибрации | 10–2000 Hz, 10 g |
| Механички удар | 100 g, 6ms |
| Контакт отпор | ≤5mΩ (почетна) |
| Отпорност на изолација | ≥5000MΩ (на 500VDC) |
| Стилови на раскинување | Лемење и ПХБ (прав или под прав агол) |
Сите конектори од серијата E се усогласени со RoHS и се подложени на 100% електрично тестирање (континуитет, изолација, диелектрична сила) пред пратката. Статистичката контрола на процесите на Реунион (SPC) обезбедува димензионална конзистентност кај вртењата со голем волумен. Достапни се целосни тестови со податоци и модели 3D STEP - овозможувајќи му на вашиот инженерски тим да го потврди механичкото вклопување без да чекаат физички примероци.
| Ставка | Детал |
| Стандардно пакување | Антистатички кеси со индивидуална заштита на шуплината; армирани брановидни картони. |
| Масовно пакување | Достапно за нарачки со голем обем (500+ парчиња) - пакување во фиока или ролна за поддршка на автоматско склопување со земање и место. |
| Обележување | Стандарден број на дел и означување со код на серија; прилагодено етикетирање достапно на барање. |
| Водечко време | Примероци: 7–107 дена; Нарачки за производство: 15–20 дена (рационализираната линија на производи овозможува побрз пресврт). |
| Методи за испорака | Рефус: поморски или воздушен товар; Примероци: експрес (DHL, FedEx, TNT, UPS, EMS). |
| Услови за испорака | EXW, FCA, FOB, CIF, CPT - флексибилни на вашите преференции за набавка. |
| Гаранција | 12-месечна стандардна гаранција против производствени дефекти; опционално продолжено покривање достапно за договорни производствени партнерства. |
| Аспект | Реунион F серија | Типична европска/американска споредлива серија | Типични алтернативи со ниска цена |
| Цена | ~ 1/3 од премиум брендовите | Премиум цена | Променлива, често неконзистентна |
| Квалитет | Конзистентно, сертифицирано производство со ISO 13485:2016 | Високо | Непотврдена, варијација од серија до серија |
| Компатибилност | Заменливо со главните системи (алтернативи LEMO/ODU) | Сопственост | Често нестандардни димензии |
| MOQ | Нема MOQ за стандардни ставки; низок MOQ за обичај | Висок MOQ (500+) | Низок MOQ, но слаба поддршка |
| Водечко време | Типично 15-20 дена | 4-8 недели | Променлив, несигурен |
| Следливост | Целосна ERP следливост од ингот до готово добро | Да | Никој или ограничен |
| Фабричко искуство | 15 години внатрешно производство на 3.000㎡ Dongguan објект | Често аутсорсинг | Мали работилници |
| Обезбедување на квалитет | 100% тестиран, документиран, со извештаи за преземање | Да | Случајно или без тестирање |
| Заштита на купувачот | 24-месечна гаранција + политика за враќање | Варира | Без гаранција или нејасни услови |
Серијата Е зазема единствена позиција: нуди конзистентност на производството од врвна класа и документирана компатибилност по цена поблиска до буџетските алтернативи. Вие не го жртвувате квалитетот за трошоците - едноставно ги елиминирате функциите што не ви се потребни, поддржани со гаранција што ја штити вашата производна линија.
CNC обработка – Автоматските стругови со голема брзина произведуваат школки со толеранција од ±0,02 mm.
Позлата – Обложување со школки и контактно селективно позлатено во автоматизирани линии со следење на концентрацијата во бањата.
Калапи со вбризгување – изолатори обликувани од инженерска пластика.
Склопување – Полуавтоматизирани линии со проверка на видот за усогласување на контактот и сила на вметнување.
Тестирање – 100% електрична верификација (континуитет, изолација, диелектрична јачина) со евиденција на податоци за секоја серија.
Пакување – Антистатички вакуумски кеси со десикант; големо пакување за автоматизирани линии за склопување со голем волумен.
О: Да - во повеќето стандардни конфигурации, металниот приклучок за притискање од серијата E е механички и електрично дизајниран имајќи ја предвид заменливоста за најчестите фактори на форма на кружни конектори. Реунион одржува документација со вкрстена референца за клучните европски и американски серии. Меѓутоа, бидејќи премиум брендовите понекогаш користат сопствено растојание за контакти или позиции за клучеви, секогаш препорачуваме да го испратите вашиот постоечки цртеж на конекторот или број на дел за потврда. Нашиот инженерски тим ќе ја потврди компатибилноста и, доколку е потребно, ќе направи приспособувања за да обезбеди вистинска замена при паѓање без модификации на ПХБ или панели. Успешно обезбедивме алтернативи од серијата F на преку 300 OEM со документирани извештаи за валидација достапни на барање.
О: Апсолутно не. Серијата E постигнува економичност преку поедноставување на дизајнот и избор на материјали, а не намалување на квалитетот. Го користиме истиот систем за управување со квалитет ISO 13485:2016 во сите производни линии. Секој конектор од серијата Е е подложен на 100% електрично тестирање (отпорност на контакт, изолација, отпорност на диелектрик) и механичко тестирање базирано на примерок (сила на парење, задржување). Заштедата на материјалот доаѓа од користењето месинг наместо поскапи легури, изборот на стандардни дебелини на облогата наместо преназначените и намалувањето на чекорите на козметичката завршна обработка - сето тоа без да влијае на функционалните перформанси или издржливоста. Нашиот ERP систем обезбедува целосна следливост од суровина до готови производи, исто како и за нашата премиум серија. Можете да ги преземете нашите најнови извештаи за тестирање, сертификати за материјали и 3D модели директно од нашата техничка библиотека.
