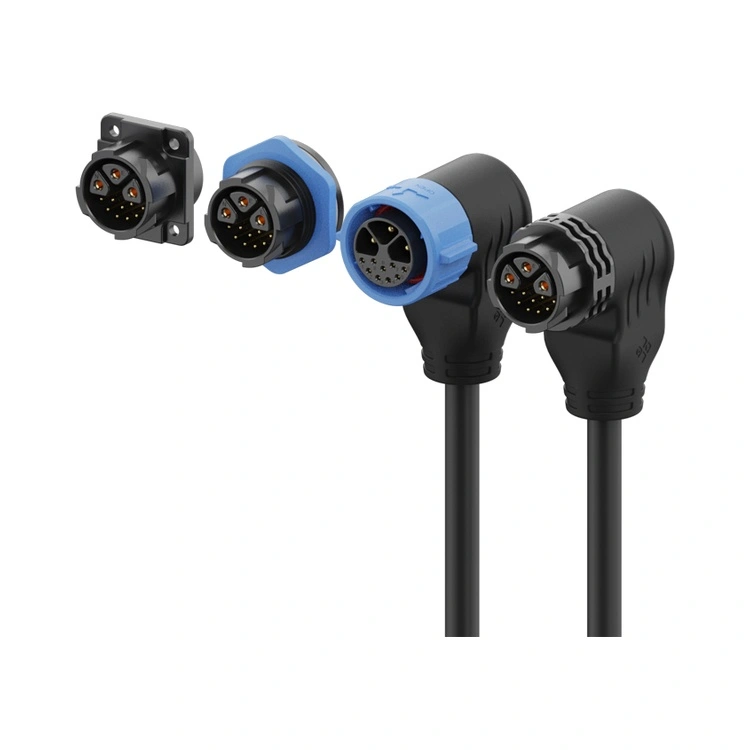

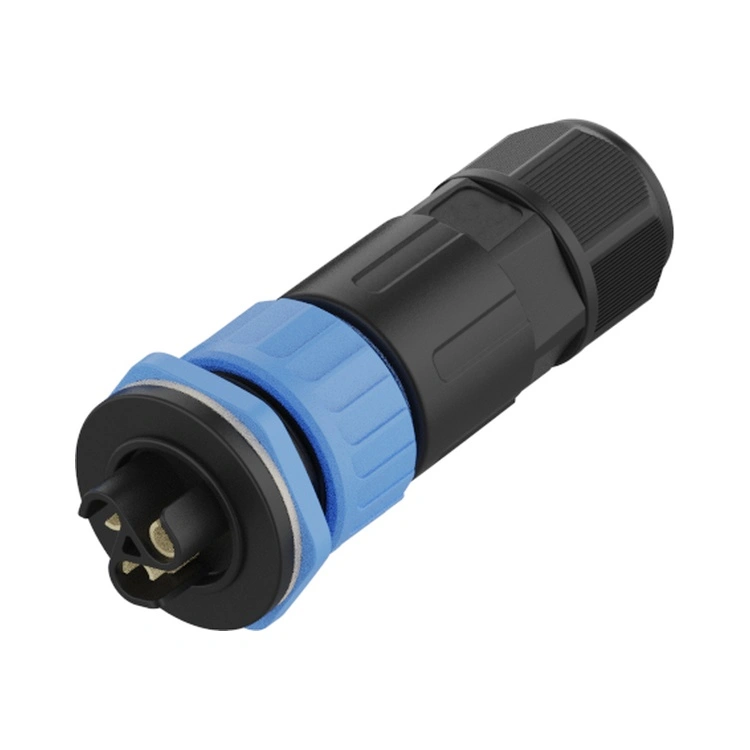

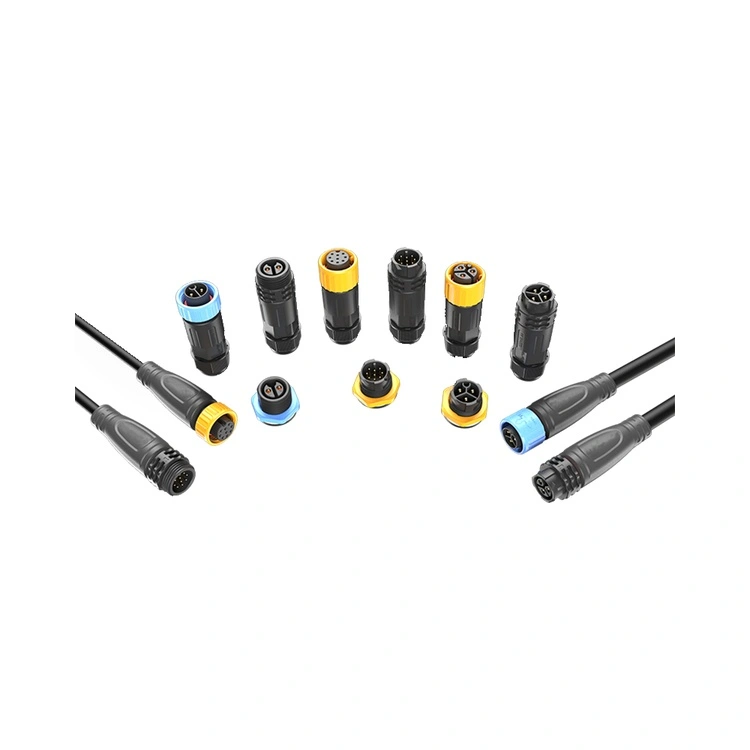

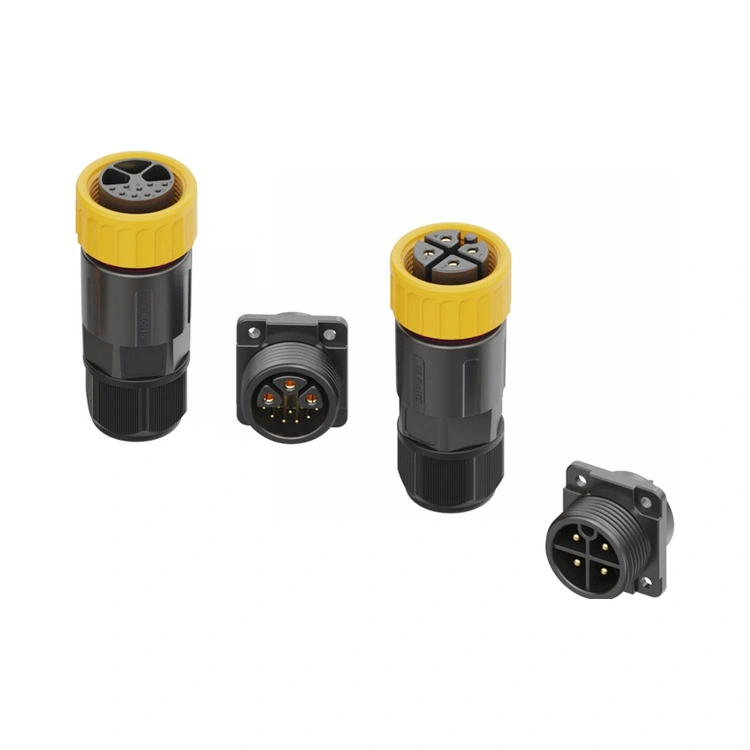

Конекторот за LED светла од серијата Reunion M25 е наменски направен за тела над 1.000 W каде што термичкиот циклус (ΔT до 145°C) и механичкиот удар вообичаено ги деградираат стандардните решенија M20. За разлика од генеричките копии, оваа серија ја подложува секоја производна серија на:
1) 100% хипот и тестирање на отпорност на контакт
2) водоотпорен тест IP67 – длабочина од 1 м, 30 минути, документирано со видео записи
3) Валидација на термички шок – 500 циклуси од -40°C до +105°C без релаксирање на заптивките
Овој протокол за тестирање директно се однесува на режимот на неуспех # 1 во надворешните ЛЕД системи: корозија со напрегање со микро-движење предизвикана од нишање на кабелот предизвикано од ветер. Механизмот за заклучување со навој (препорачан вртежен момент 1,2–1,5 Nm) го одржува меѓусебниот притисок над 80 N, обезбедувајќи стабилен контакт дури и кога е монтиран на јарболи на стадиони високи 50 метри.
| Критериум за избор | Конектор за LED светла од серијата Reunion M25 | Серија M20 (помал капацитет) | Небрендиран M25 изгледа слично |
| Максимална континуирана струја | 30 А (по игла за напојување) | 30А (но се намалува на 22А на 85°C) | Тврдат 30А, но не успеваат на 25А (нема извештај за термичка слика) |
| Опции за хибридни пинови | 3+2 / 3+5 /3+9 пинови | Само 2+2 (прилагодено MOQ 500+) | Никој - школки само за напојување |
| IP67 водоотпорен | Секоја серија – тестирана со потопување, фотографиите се задржани | Врз основа на примерок (1 на 1.000) | Не е документирано |
| Кабел OD сместување | 6–12 мм (виткање погодно за ракавици) | 4-8 мм | 5–10 мм (слабо ослободување од напрегање) |
| Време на носење (1.000 парчиња) | 15-20 дена | 4-6 недели | Непредвидливо (често испуштено) |
| Следливост | Сериски код на ERP → сертификати за суровини | Ниво на серија | Никој |
Препорака: наведете го конекторот за LED светла од серијата Reunion M25 за кој било проект каде што ROI > 3 години и непланирани трошоци за застој надминуваат 2.000 долари/час (на пр., аеродромски престилки, осветлување на излез од тунел).

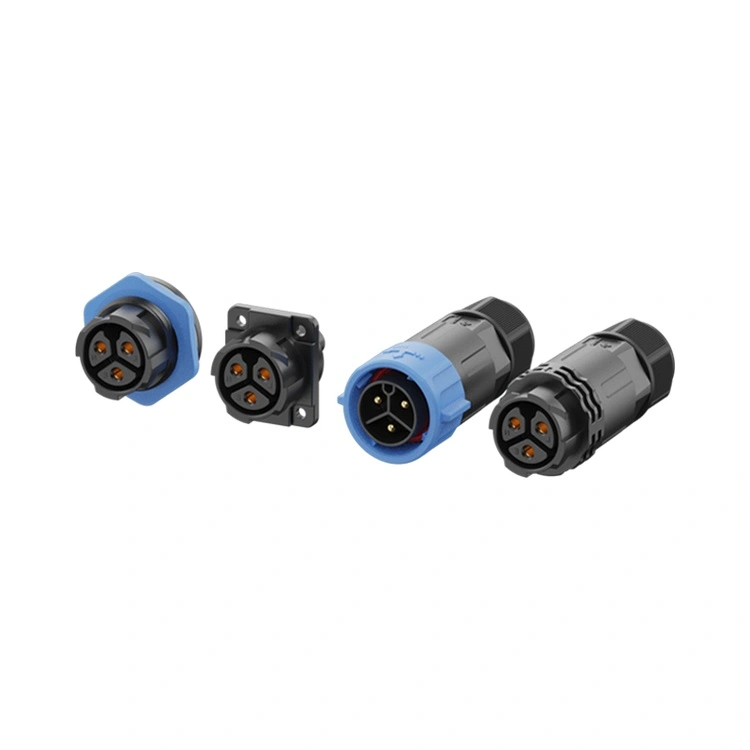

| Параметар | 2-пински | 3-пински | 4-пински | 5-пински | 6-пински | 3 + 2-пински | 3 + 5-пински | 3 + 9-пински |
| Оценка на напон | 250 V | 250 V | 250 V | 250 V | 250 V | 250V/50V | 250V/50V | 250V/50V |
| Тековен рејтинг | 30 А | 30 А | 20 А | 20 А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Секција за жица | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |

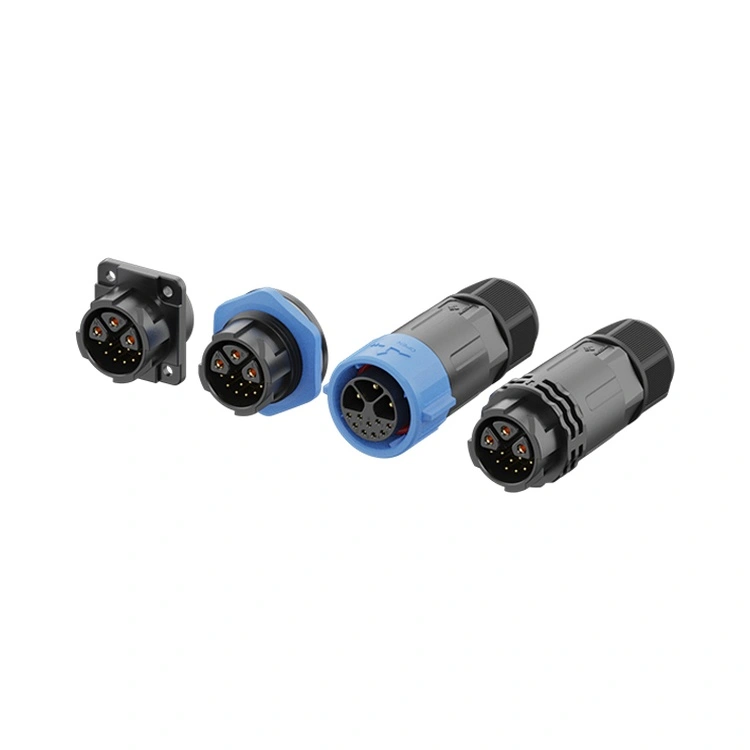

5-те сигнални пинови во конфигурацијата 3+5 се независно заштитени со чекор од 2,54 mm, обезбедувајќи >40 dB слабеење на вкрстениот разговор на 250 kHz - критично за DMX512 RDM двонасочна комуникација. За апликациите DALI-2, варијантата со 3+2 пинови (2 сигнални жици) поддржува адресирање до 64 тела по јамка со одржување на шината за напојување 30А. Практичен водич за ожичување за спецификатори:
3+5 пинови: Пинови 1–3 = L1/L2/L3 (3-фаза, по 20А); Пинови 4–5 = ДАЛИ +/-; Пинови 6–7 = DMX податоци+ / податоци- ; Пин 8 = DMX заеднички (референца на штитот).
3+2 пинови: Пинови 1–3 = L/N/PE (еднофазен 30А или 3-фазен 20А); Пинови 4–5 = 0-10V затемнување или DALI.
Оваа хибридна архитектура го намалува трудот на терен со елиминирање на 40% од спојувањата на терминалните блокови
О: Термопластичниот изолатор со висока температура (UL 94 V-0) ја задржува силата на удар >6 kJ/m² на -40°C (тестиран според ISO 179). Силиконскиот О-прстен го одржува комплетот за компресија <20% по 500 циклуси на ладно стартување.
За стандардни проекти контролирани од DALI, ја препорачуваме конфигурацијата 3+2:
3 иглички за напојување (по 20 А) за влезот на двигателот на LED.
2 сигнални пинови (по 10 А) за податоците DALI .
Ова обезбедува голема моќност за светилки со голема моќност и поддржува DALI комуникација на патеки до 300 метри. За повеќеканална контрола на бојата или интегрирани повратни информации од сензорот, изберете ги варијантите 3+5 или 3+9. Сите конфигурации го одржуваат интегритетот на сигналот за протоколите DALI, DMX, 0-10V и RS-485.
