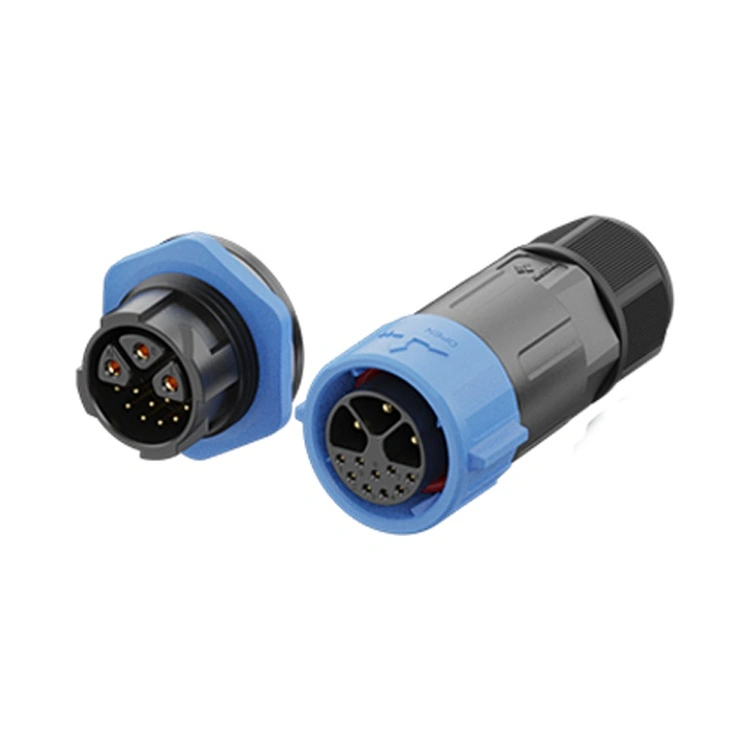

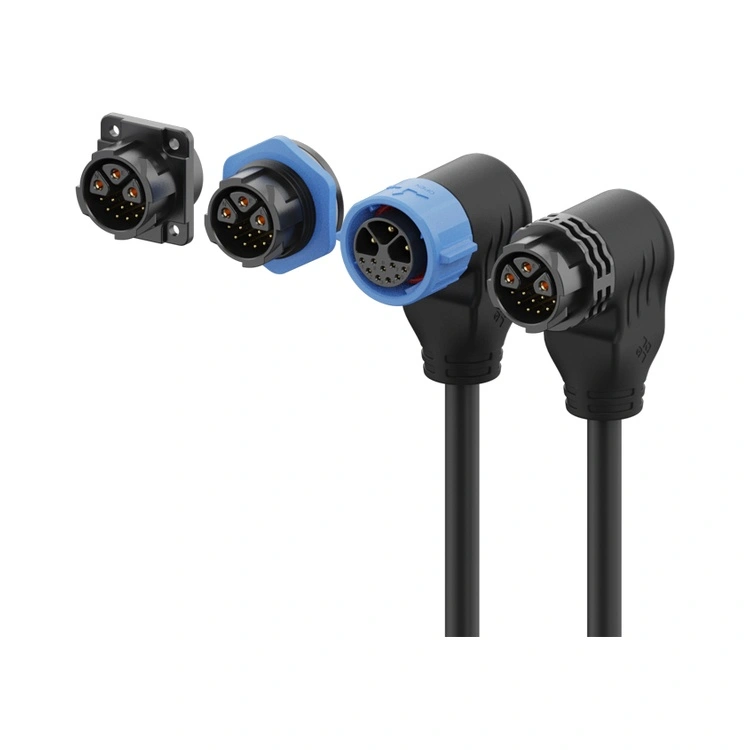

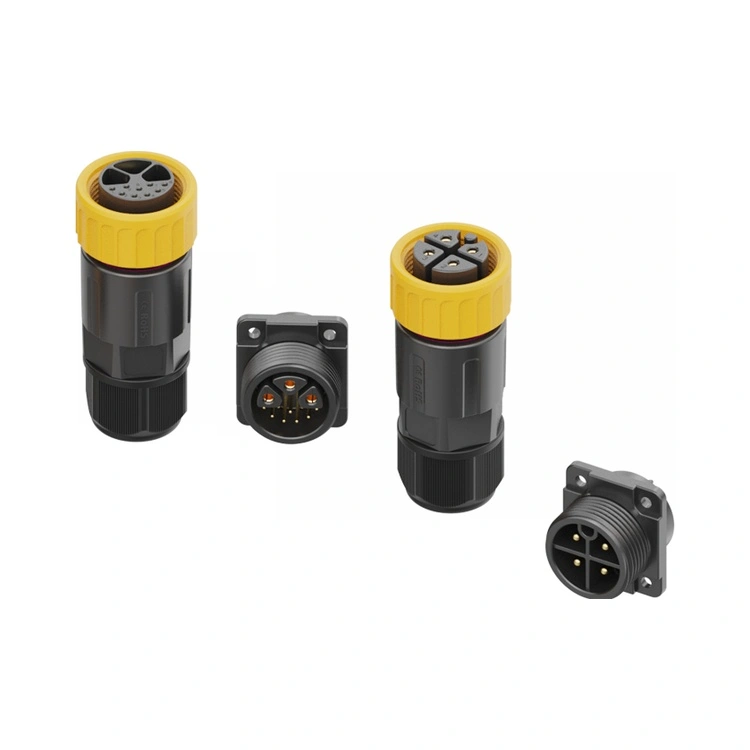

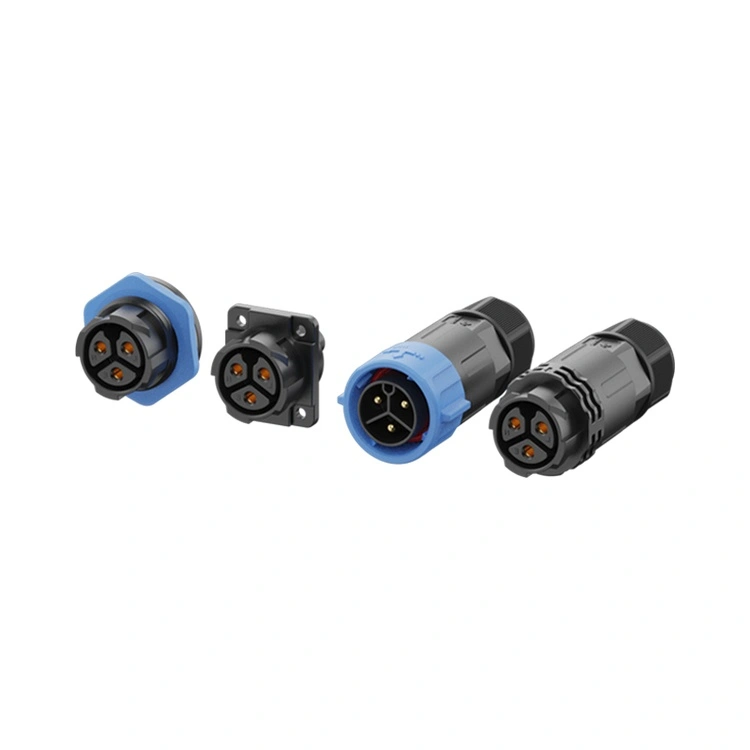

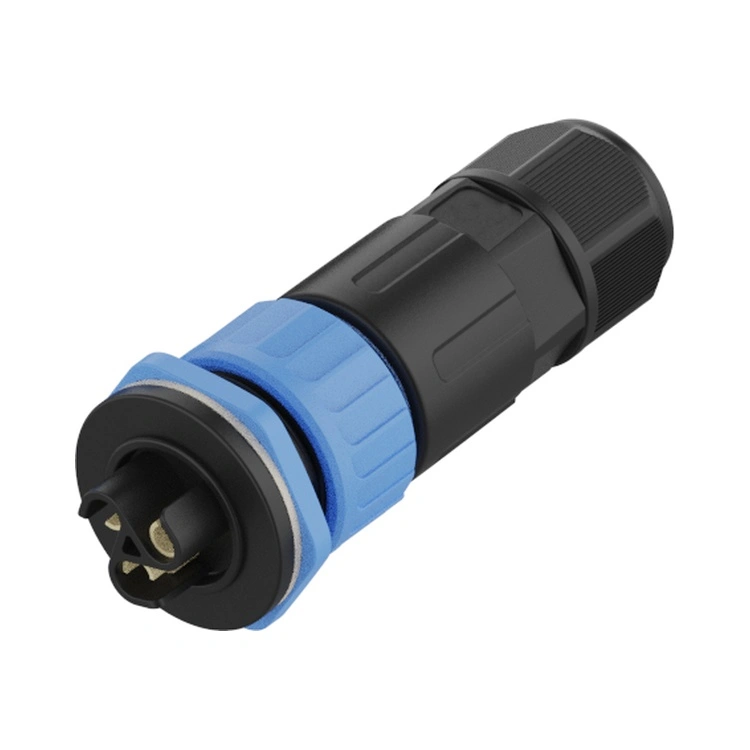

Пластичен водоотпорен конектор од серијата M25

Пластичниот водоотпорен конектор од серијата M25 е предводник на Реунион, отпорен на корозија со висока струја, дизајниран за апликации каде што значителна испорака на енергија (до 30 А) мора да коегзистира со агресивни услови на животната средина. Овој кружен конектор со навој комбинира цврст интерфејс од 25 мм со водоотпорен Ip67/IP68 и термопластично куќиште со висока јачина PA66 кое е инхерентно отпорно на корозија - без 'рѓа, без оксидација и деградација на облогата.

Достапно во конфигурации од 2 до 12 пински, вклучувајќи варијанти на хибриден сигнал за напојување

, серијата M25 поддржува и испорака на струја со висока струја (до 20 А) и нисконапонски контролни сигнали во еден конектор.

Механизмот за заклучување со навој за да се обезбеди доследна сигурност на парење во текот на стотици циклуси, додека контактите се обработуваат од месинг со селективно позлатено за да се одржи низок отпор на контакт. Реунион ја произведува пластичната серија M25 преку вертикално интегриран процес - од прецизно обликување со вбризгување преку автоматско склопување и 100% електрично тестирање.

Клучни продажни точки

Технички спецификации

Општи спецификации:

Работна температура:-40°C ~ +105°C

Оценка за заштита:IP65 / IP67 / IP68 (споена состојба)

Материјал за домување:PA66

Материјал за контакт:Позлатен месинг

Отпор на контакт:≤3mΩ

Циклуси на парење:≥500

Тежина:Приближно 60% полесни од споредливите месинг конектори

Оценка за запаливост:UL 94 V-0

Сите материјали се усогласени со RoHS

Конкурентни предности – Зошто да ја изберете пластичната серија M25 на Реунион

Сертификати и осигурување на квалитет

Линијата за производство на пластични конектори M25 на Реунион работи под строги контроли на процесот. IP67 водоотпорен е потврден на секоја производна серија преку вистинско тестирање за потопување (1 m, 30 минути). Записите за тестирање, сертификатите за материјали и извештаите од инспекцијата се задржуваат за секоја серија.

Најчесто поставувани прашања (ЧПП)

1. Како пластиката М25 се справува со топлината од струите од 30А без да се топи?

Тековната оцена на пластичниот конектор M25 се одредува според системот за контакт и мерачот на жица, а не од материјалот на куќиштето. Куќиштето PA66 е високотемпературна термопластика со температура на отклонување на топлината што надминува 200°C - многу над опсегот на работа на конекторот од -40°C до +105°C. Самите контакти се месинг со позлатена облога, а тековната оцена (до 30 А) се потврдува преку тестирање за зголемување на температурата според IEC 60512. Во нашето тестирање, порастот на температурата на пластичниот конектор M25 при номинална струја е во рамките на истите граници како и еквивалентните метални конектори. Пониската топлинска спроводливост на куќиштето се компензира со оптимизирана геометрија на изолаторот и дизајн на контактот што ефикасно ја троши топлината преку кабелските проводници и интерфејсот на панелот.

2. Дали пластичниот приклучок M25 може да се користи за надворешна инфраструктура за полнење EV?

Да, пластичниот конектор M25 е добро прилагоден за апликации за полнење на EV, особено:

Станици за полнење со наизменична струја инсталирани на крајбрежни места или локации со висока влажност.

Вградени полначи кои бараат меѓусебни врски отпорни на корозија.

Интерфејси за управување со батерии кои комбинираат моќ и сигнал.

Својствата на куќиштето PA66 отпорни на корозија се особено вредни за полначи за електрични возила инсталирани во крајбрежни области (сол спреј), урбани средини (сол на патиштата во зима) или индустриски зони (хемиска изложеност). Запечатувањето IP68 штити од дожд и перење. За брзо полнење со еднонасочна струја (100 А+), препорачуваме поголеми индустриски конектори специјално дизајнирани за апликации со висока струја DC.
