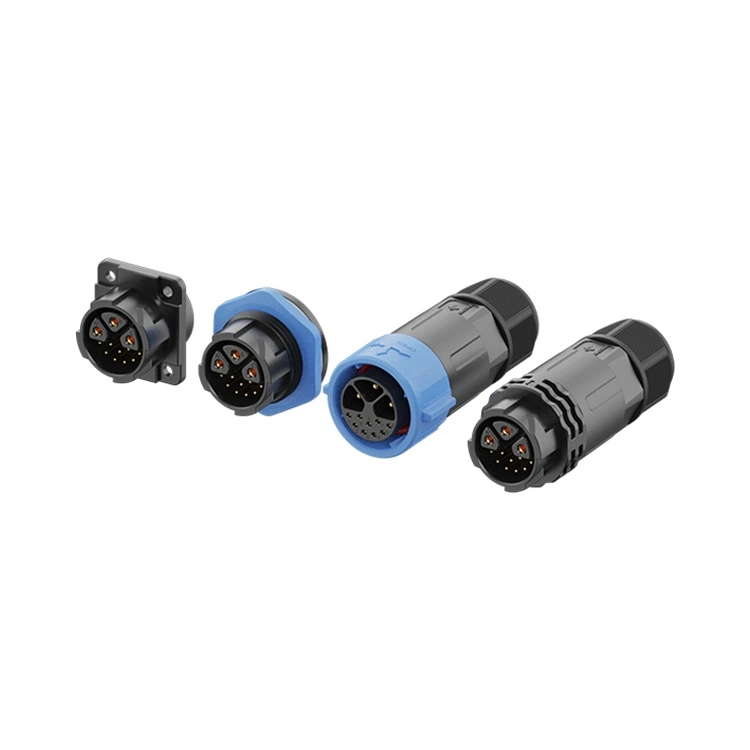

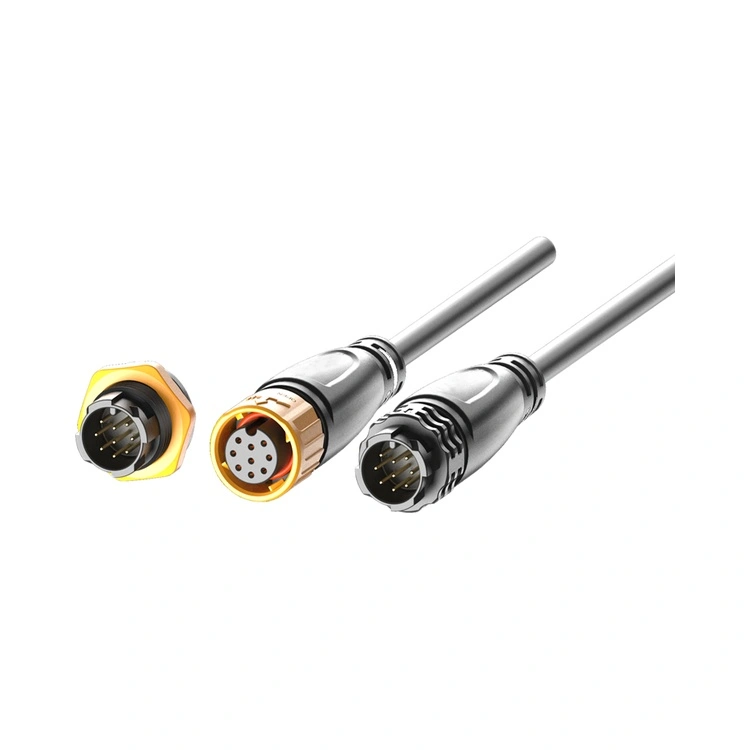

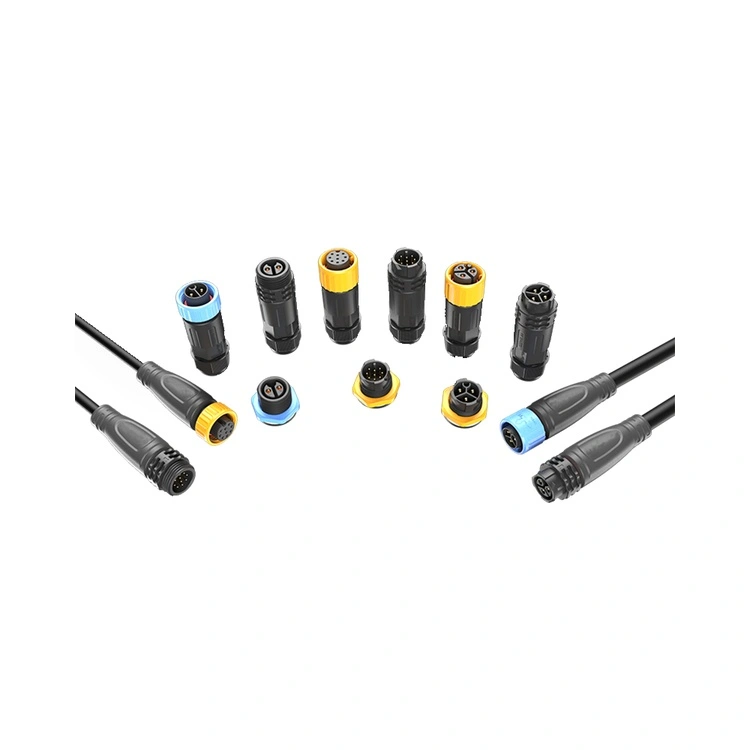

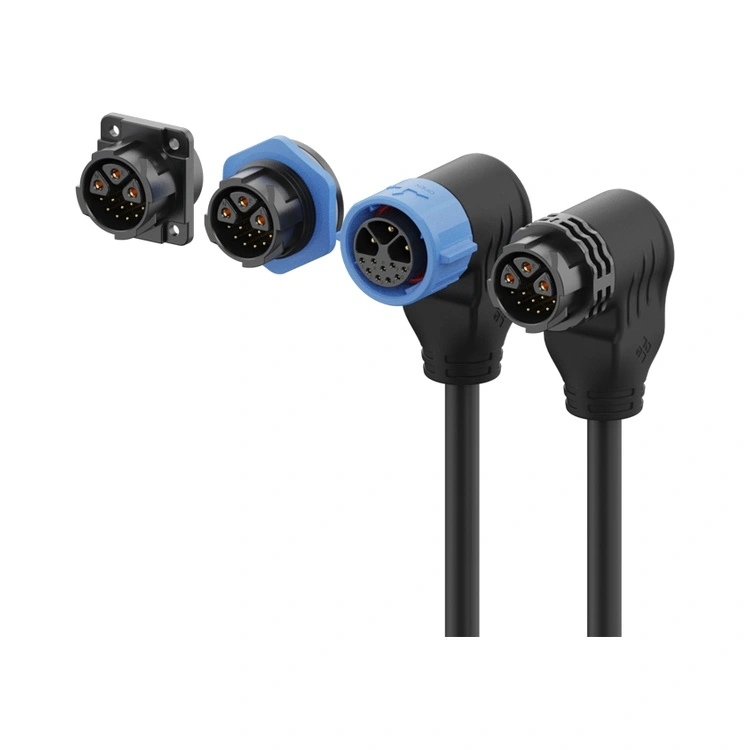

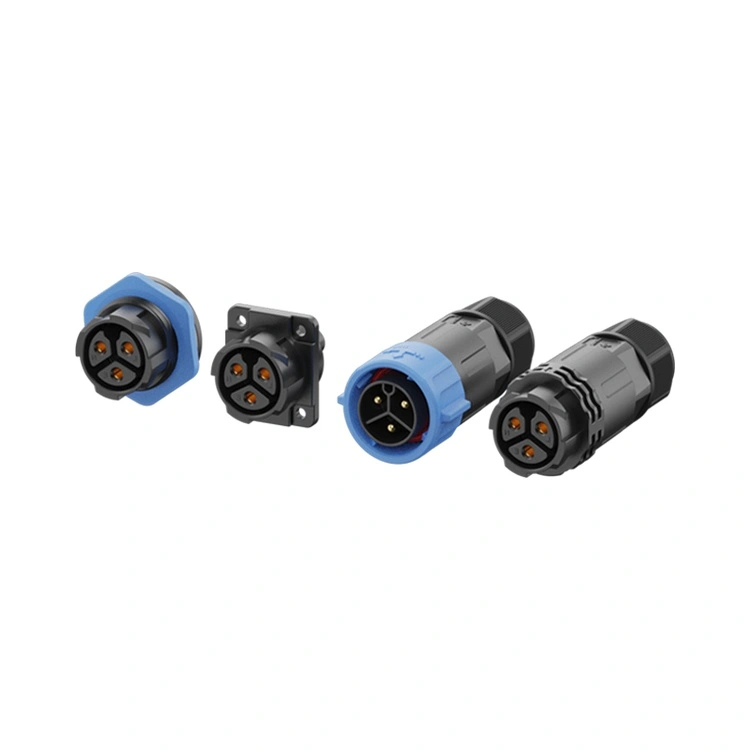

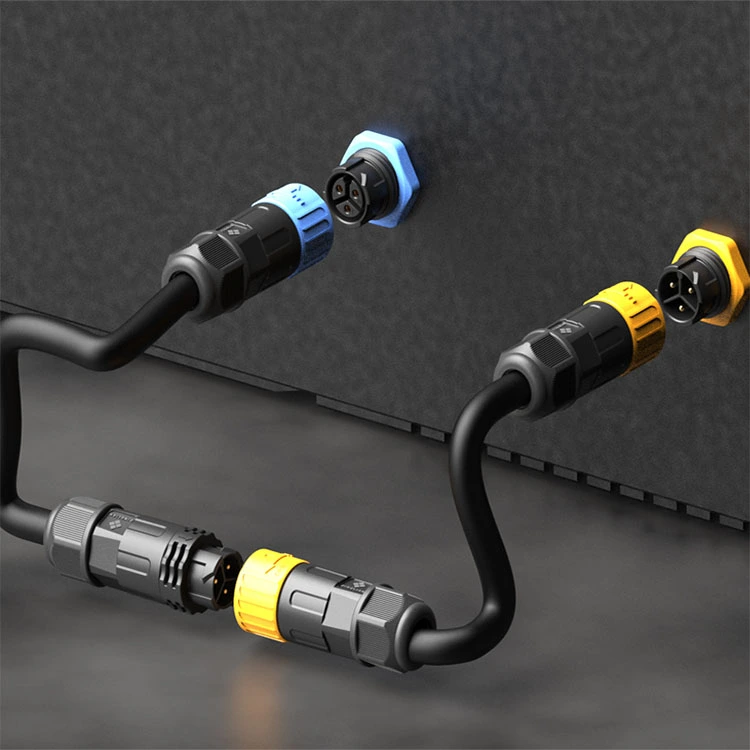

Водоотпорниот приклучок од серијата M25 е индустриска интерконекција со најголем капацитет на Реунион во рамките на семејството на серијата M, дизајнирана за апликации каде што значителна испорака на енергија мора да коегзистира со заштитата на животната средина. Овој кружен конектор со навој комбинира цврст интерфејс од 25 мм со запечатување со оцена IP67/IP68, што го прави погоден за тешка опрема, приклучоци на мотори, системи за дистрибуција на електрична енергија, инфраструктура за полнење ЕВ и инсталации за обновлива енергија каде влагата, прашината и вибрациите се постојани предизвици.
Достапна во конфигурации од 2 до 12 пински, вклучувајќи варијанти на хибридни сигнали за напојување 5, 3+9 пинови кои комбинираат контакти со висока струја со нисконапонски сигнални контакти во едно куќиште, серијата M25 поддржува широк опсег на апликации со висока моќност.
Контактите се обработуваат од месинг со селективно позлатено обложување, одржувајќи низок и стабилен отпор на контакт во текот на стотици циклуси на парење. Максималната струја што може да се поддржи е 30 А по контакт.
Реунион ја произведува серијата M25 преку вертикално интегриран процес - од прецизна обработка до автоматско склопување и 100% електрично тестирање. Достапен во верзии со монтирање на панели и верзии на кабел со лемење.
| Карактеристика | Придобивка |
| Тековни оценки до 30А | Се справува со најголемите оптоварувања на моќност во серијата M - погодно за тешки мотори, полначи за електрични возила и индустриска дистрибуција на енергија. |
| IP67 водоотпорен | Издржува прашина, привремено потопување и продолжено потопување - доверливо за надворешни средини и средини за перење. |
| Опции за хибридни 3+2, 3+5, 3+9 пински | Комбинира иглички за напојување со висока струја (до 20 А) со сигнални пинови со низок напон во еден конектор - го намалува бројот на кабли и просторот на панелот. |
| Механизам за заклучување со навој | Парење отпорно на вибрации - спречува олабавување од движење на тешки машини и термички циклус. |
| Позлатени месинг контакти | Ниска отпорност на контакт (≤3mΩ) и заштита од корозија — ги одржува перформансите во влажни и надворешни средини. |
| Термопластичен изолатор со висока температура | Работа од -40°C до +105°C—покрива екстремни индустриски и надворешни температурни услови. |
| Целосно пластично куќиште | Термопластични материјали со висока температура - Погодни за сурови средини |
| Повеќе опции за раскинување | Лемење, лемење со натопи - се прилагодува на различни методи на склопување. |
| Параметар | 2-пински | 3-пински | 4-пински | 5-пински | 6-пински | 3 + 2-пински | 3 + 5-пински | 3 + 9-пински |
| Оценка на напон | 250 V | 250 V | 250 V | 250 V | 250 V | 250V/50V | 250V/50V | 250V/50V |
| Тековен рејтинг | 30 А | 30 А | 20 А | 20 А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Секција за жица | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Работна температура:-40°C ~ +105°C
Оценка за заштита:IP65 / IP67 / IP68 (споена состојба)
Материјал за домување:Термопластика со висока температура
Материјал за контакт:Позлатен месинг
Отпор на контакт:≤3mΩ
Циклуси на парење:≥500
Оценка за запаливост:UL 94 V-0
Сите материјали се усогласени со RoHS
| Аспект | Реунион M25 серија | Премиум европски брендови М25 | Ефтин небрендиран M25 |
| Цена | Цена погодна за волумен | 3-4× повисоко | Поевтино однапред |
| Тековен рејтинг | До 30 А | Типични до 25А | Променлива, често преценета |
| Хибридни опции | 3+2, 3+5,3+9 – стандард | Ограничени | Не се нуди |
| Потврда со IP67 | Тестирано со сериско потопување | Сериски тестирано | Не е потврдено |
| 100% електрично тестирање | Секоја единица | Врз основа на примерок | Случаен или ниеден |
| Позлата | стандарден | ≥0,2-0,4µm | Тенки или ниеден |
| Следливост | ERP може да се следи од смола до завршен конектор | Да | Никој |
| Водечко време | 12-15 дена | 4-8 недели | Непредвидливо |
| Приспособување MOQ | Ниско (100 парчиња) | Високо (500+) | Не се нуди |
| Техничка поддршка | 24-часовен одговор од инженерски тим од 10 лица | Добро, но побавно | Ограничени |
| ISO сертификати | 9001, 14001, 13485 | Обично 9001 | Типично ниту еден |
Предноста на Реунион: Добивате документирано запечатување IP67, конфигурации на хибридни сигнали за напојување и тековни оценки до 30 А - сето тоа по исплатливи цени, без премиум трошоците на европските брендови.
| Сертификација | Опсег |
| ISO 9001:2015 | Управување со квалитет - дизајн, производство и услуга по продажбата. |
| ISO 14001:2015 | Управување со животната средина-проверено намалување на отпадот и одржливи практики. |
| ISO 13485:2016 | Управување со квалитетот на медицинските уреди-применливо за M25 што се користи во дијагностичка опрема или опрема за следење. |
| UL Признаен | Сертификација за безбедност на ниво на компоненти за пазарите во Северна Америка. |
| RoHS | Ограничување на опасни материи - усогласеност со Директивата на ЕУ. |
| Разгледување | М20 | М25 |
| Максимална струја | 20 А | 30 А |
| Механичка робусност | Стандарден | Поцврста - поголема школка, подебели ѕидови |
| Капацитет на кабел | До 2,0 mm² | До 4,0 mm² |
| Простор на панелот | Покомпактен | Потребен е поголем исечок |
| Хибридни опции | бр | 3+2, 3+5,3+9 |
Изберете го M25 кога:
Потребна ви е максимална механичка робусност за тешки апликации.
Вашата апликација вклучува поголеми кабли или поголем механички стрес.
Потребна ви е најголемата школка за лесно ракување со ракавици.
Вашиот простор на панелот дозволува поголем отсек од 25 мм.
Изберете го M20 кога просторот на панелот е ограничен или апликацијата не бара дополнителна механичка робусност.
Да - серијата M25 е добро прилагодена за инфраструктура за полнење ЕВ, особено за:
Станици за полнење со наизменична струја.
Вградени полначи (умерени DC струи).
Интерфејси на системот за управување со батерии (напојување + сигнал).
Тековната оцена од 30 А на M25, запечатувањето IP67 и конфигурациите на хибридниот сигнал за напојување го прават практичен избор за многу апликации за полнење ЕВ. За брзо полнење DC (100A+), препорачуваме поголеми индустриски конектори специјално дизајнирани за апликации со висока струја DC.
За постигнување и одржување на запечатување IP67, Reunion препорачува:
Вртежен момент за парење – Рачно затегнете ја навртката за спојување додека О-прстенот не контактира со површината на панелот, а потоа нанесете дополнителен вртежен момент од 1,2-1,5 Nm со помош на вртежен клуч. Не надминувајте 1,8 Nm.
О-прстен инспекција – Заменете го О-прстенот ако е видлива деформација, пукање или стврднување.
Распоред за замена – За тешки апликации (дневно миење, изложување на отворено), менувајте ги О-прстените годишно. За стандардни индустриски средини, на секои 2-3 години.
Радиус на свиткување на кабелот– Одржувајте минимум 5× дијаметар на кабелот на влезот на конекторот.
Ориентација на кабелот– За апликации на отворено/миење, ориентирајте го излезот на кабелот надолу за да спречите собирање течност во близина на интерфејсот на заптивката.
