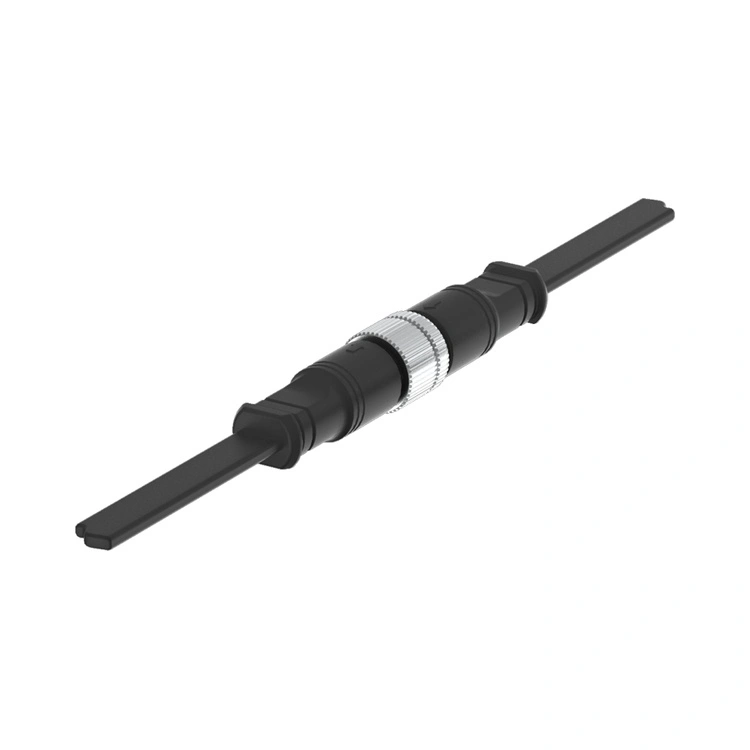

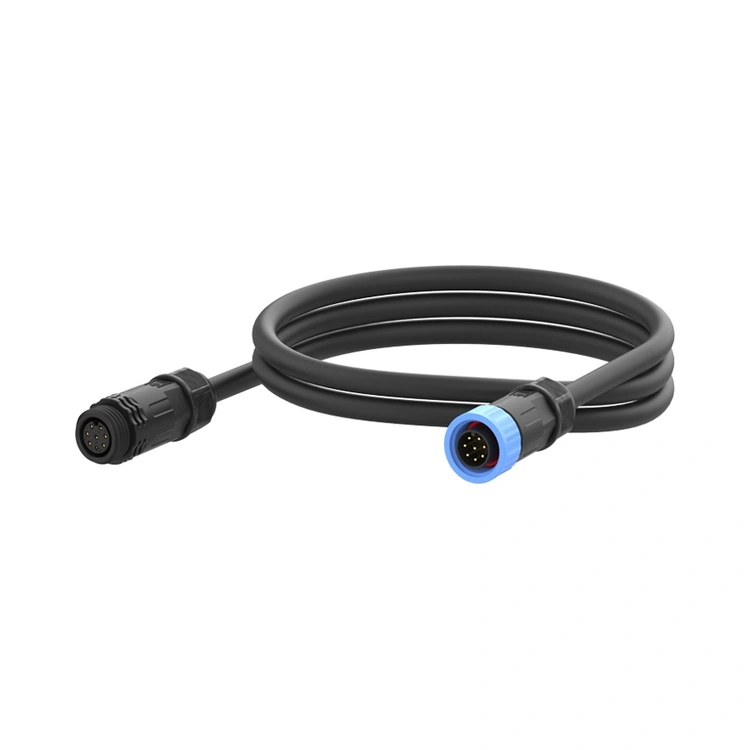

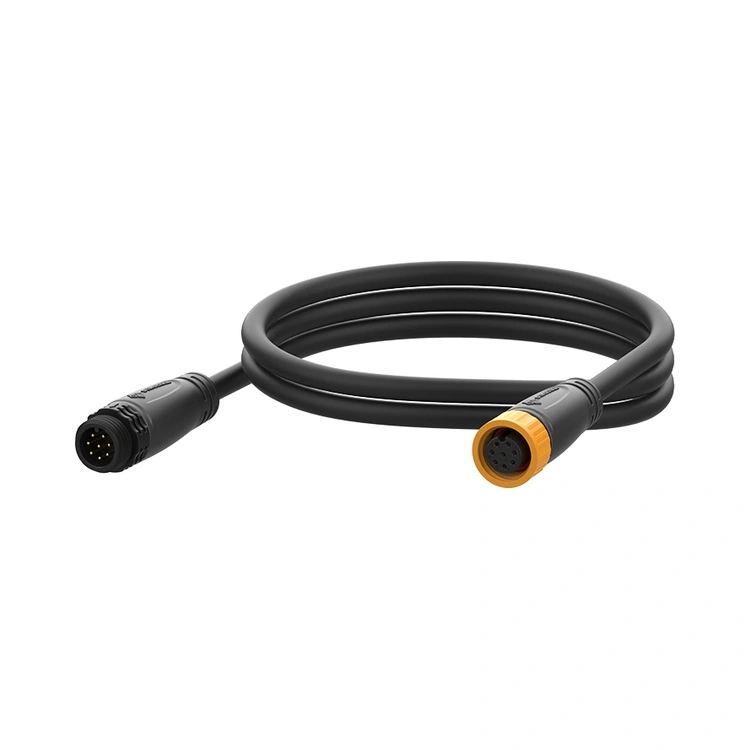

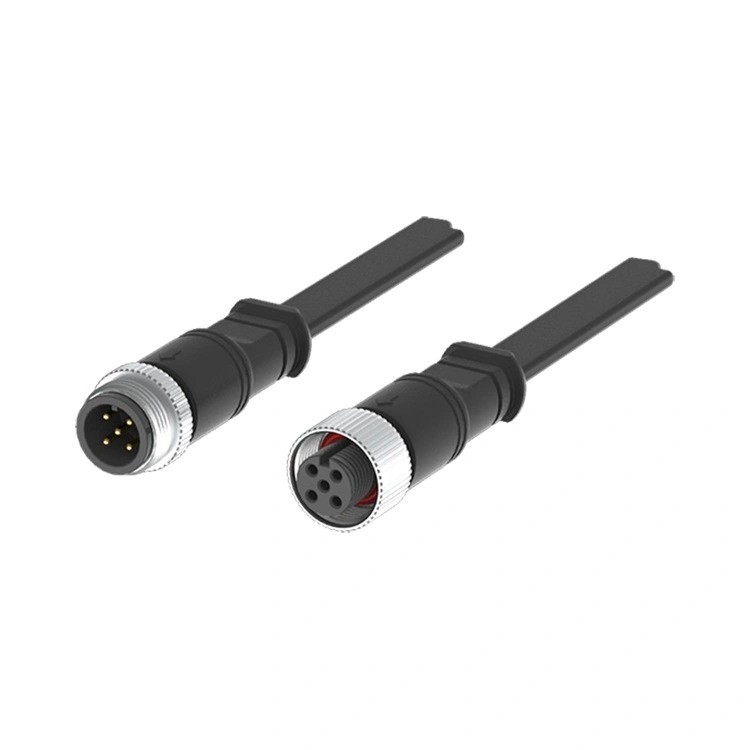

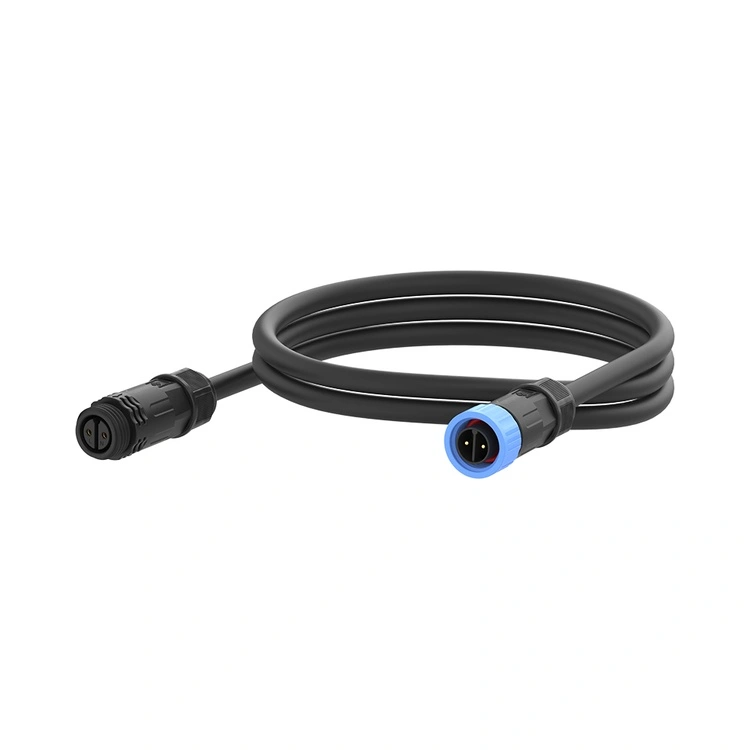

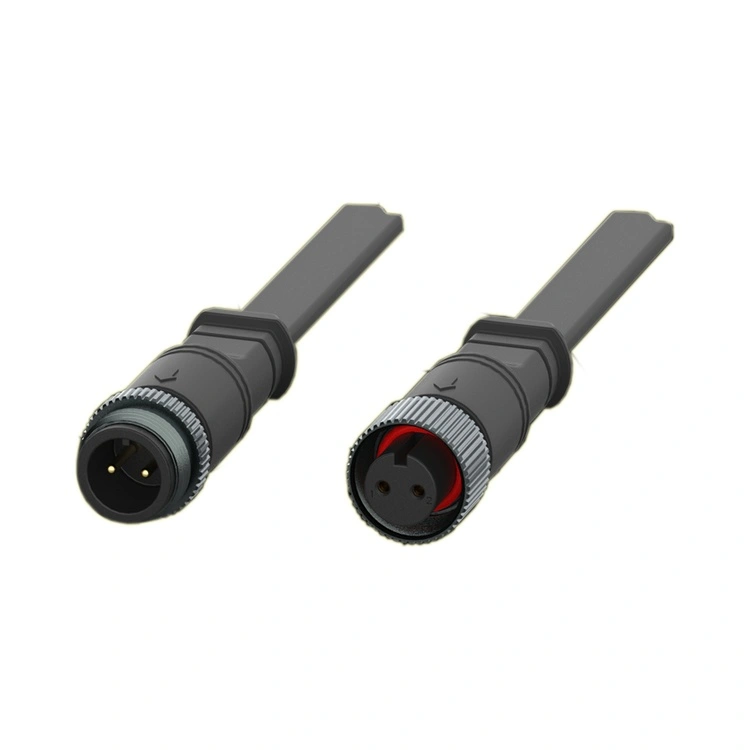

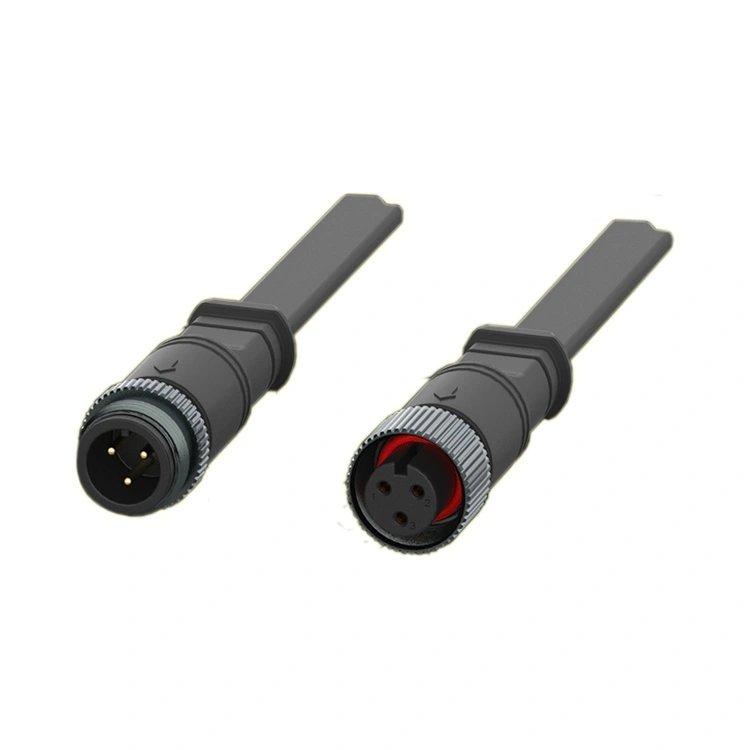

Конектор за LED светла од серијата M16

Конекторот за LED светла од серијата M16 е специјализирана интерконекција на Reunion за интелигентни LED системи за осветлување - од улични светла со контрола на затемнување до архитектонско осветлување со можности за менување бои. Овој кружен конектор со навој комбинира робустен интерфејс од 16 mm со запечатување IP67/IP68, што го прави погоден за надворешни инсталации каде што и моќта и интегритетот на сигналот се неопходни.

Достапна во 2- до 8-пински конфигурации, вклучувајќи ја и клучната хибридна верзија со 2+4 пински (2 иглички за напојување + 4 сигнални пинови), серијата M16 поддржува и испорака на струја со висока струја (до 15А) и контролни сигнали со низок напон (DALI, DMX, затемнување од 0-10V, или компактен RS485).

Куќиштето е изработено од високотемпературна термопластика со одлична отпорност на временските услови, додека контактите се обработуваат од месинг со селективно позлатено обложување за да се обезбеди ниска и стабилна отпорност на контакт. Реунион ја произведува серијата M16 преку вертикално интегриран процес - од прецизна обработка и обликување со вбризгување преку автоматско склопување и 100% електрично тестирање.

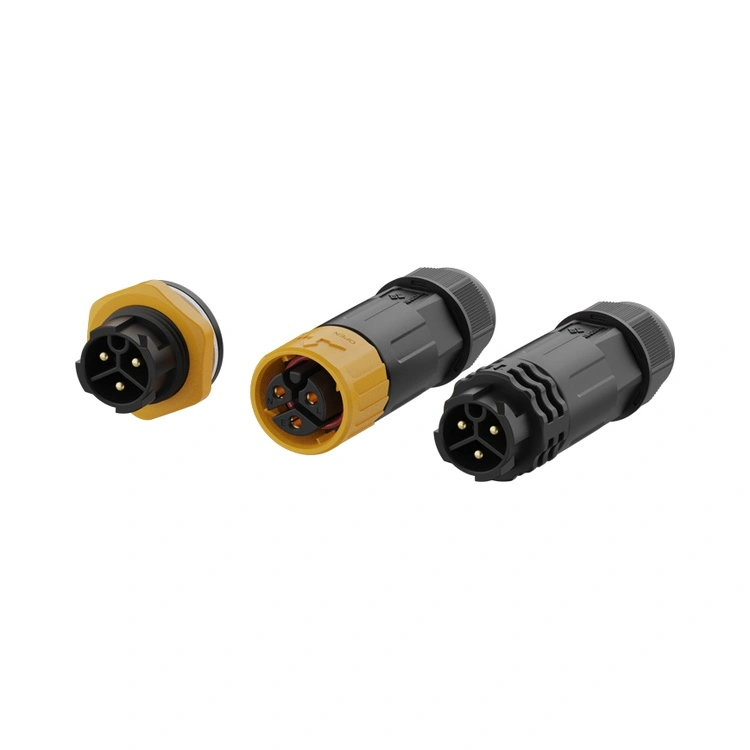

Достапна во верзии за монтирање на панели и за монтирање на кабел со завршетоци за лемење или ПХБ, серијата M16 се прилагодува на различни дизајни на светилки. За инженерите кои дизајнираат поврзани системи за осветлување за паметни градови, тунели или спортски стадиони, овој конектор обезбедува сигурна интерконекција запечатена од временските услови што го намалува бројот на кабли и ја поедноставува инсталацијата.

Клучни продажни точки

Технички спецификации

Општи спецификации:

Работна температура:-40°C ~ +105°C

Оценка за заштита:IP67 / IP68 (споен)

Материјал за домување:Термопластика со висока температура

Материјал за контакт:Позлатена бакарна легура

Отпор на контакт:≤3mΩ

Циклуси на парење:≥500

Оценка за запаливост:UL 94 V-0

Сите материјали се усогласени со RoHS

Апликации и случаи на употреба во реалниот свет

Примарни полиња за апликација

Паметно улично осветлување– Централизирани системи за затемнување и следење со DALI или 0-10V контрола.

Осветлување на тунелите– Светилки со голема моќност со затемнување и известување за дефекти.

Архитектонско и фасадно осветлување– RGB и приспособливи-бели системи кои бараат DMX контрола.

Стадион и спортско осветлување– Рефлектори со голема моќност со затемнување и контрола на лице место.

Индустриско осветлување на високиот залив– Магацинско и фабричко осветлување со сензор за движење и берба на дневна светлина.

Морско и офшор осветлување– Тела отпорни на корозија за бродови и офшор платформи.

Осветлување со соларна енергија– Системи надвор од мрежата со управување со батеријата и затемнување.

Случај во точка: Проект за паметно улично осветлување - Сингапур

Управата за копнен транспорт на Сингапур надгради 25.000 улични светилки на паметни LED светилки со централизирано затемнување и известување за дефекти преку протоколот DALI. Проектот бараше конектори способни да носат и напојување и контролни сигнали DALI во еден кабел - намалувајќи ја сложеноста на инсталацијата и цената на кабелот. Реунион ја испорача серијата M16 со 2+4 хибридна конфигурација (2 пинови за напојување за LED драјвер, 4 сигнални пинови за DALI), запечатување IP67 и претходно склопени приклучоци за кабли PUR.Беа испорачани преку 25.000 конектори низ целиот проект. По 2 години работа во тропската клима на Сингапур (висока влажност, силен дожд), проектот објавистапка на неуспех на конекторот од 0,01%. Клиентот го призна 2+4 хибридниот дизајн за овозможување инсталација со еден кабел, намалувајќи го времето на поврзување со жици за 35% во споредба со претходните посебни инсталации за напојување/сигнал.

Сертификати и осигурување на квалитет

Линијата за производство на LED конектори M16 на Реунион работи под строги контроли на процесот. Запечатувањето IP67 е потврдено на секоја производна серија преку вистинско тестирање за потопување. Записите за тестирање, сертификатите за материјали и извештаите од инспекцијата се задржуваат за секоја серија, поддржувајќи ги вашите барања за ревизии за квалитет и документација за клиентите.

Најчесто поставувани прашања (ЧПП)

1. Зошто хибридната конфигурација со 2+4 пинови е важна за апликациите за LED осветлување?

Хибридната конфигурација 2+4 е особено важна запаметни LED системи за осветлување каде што се потребни и сигнали за напојување и контрола:

2 пина за напојување испорача висока струја (10А) на 250V за LED драјверот.

4 сигнални пинови носат нисконапонски контролни сигнали (на пр., DALI, DMX, затемнување од 0-10V или податоци RS-485).

Со комбинирање на двата во еден конектор, ја елиминирате потребата од посебни кабли за напојување и сигнал - намалувајќи го времето на инсталација, цената на кабелот и просторот на панелот. Ова е особено вредно за паметното улично осветлување, каде што светилките често се распоредени далеку, а управувањето со еден хибриден кабел е значително поисплатливо отколку водење на посебни кабли за напојување и контрола.

2. Може ли M16 LED конекторот да поддржува DALI и DMX протоколи истовремено?

Да - 2+4 хибридната конфигурација обезбедува4 независни сигнални контакти, овозможувајќи повеќе протоколи да се носат во истиот конектор. На пример:

ДАЛИ бара 2 жици (податоци + заземјување).

DMX(RS-485) бара 3 жици (податоци+, податоци-, заземјување).

Затемнување од 0-10 V бара 2 жици (затемнети + заземјување).

Со 4 сигнални пинови, можете да поддржувате DALI (2 пина) + еден дополнителен контролен канал или целосна имплементација на DMX (3 пина) + еден резервен. За апликации кои бараат повеќе сигнални линии (на пр., приспособлива-бела + контрола на бојата RGB), препорачуваме да ги користите конфигурациите со 5-, 6- или 8-пински. Нашиот инженерски тим може да ви помогне да ја изберете оптималната конфигурација на пиновите за вашите специфични барања за протокол.

3. Каков вртежен момент треба да се примени на навртката за спојување M16 и како треба да се одржува заптивката IP67 кај надворешните LED инсталации?

За да се постигне и одржи запечатување IP67/IP68 во надворешни LED инсталации, Reunion препорачува:

Вртежен момент за парење– Рачно затегнете ја навртката за спојување додека О-прстенот не дојде во контакт со површината на панелот, а потоа нанесете дополнителен вртежен момент од0,6-0,8 Nmкористејќи вртежен клуч. Не надминувајте 1,0 Nm.

О-прстен инспекција– Заменете го О-прстенот ако е видлива деформација, пукање или стврднување.

Распоред за замена– За LED инсталации на отворено (дневно термално возење, изложеност на УВ, дожд), заменете ги О-прстените на секои 2-3 години како дел од превентивното одржување.

Радиус на свиткување на кабелот– Одржувајте минимален радиус на свиткување од5× дијаметар на кабел на влезот на конекторот за да се спречи стресот на заптивката на кабелот.

Ориентација на кабелот– За надворешни инсталации, ориентирајте го излезот на кабелот надолу за да спречите здружување на водата во близина на интерфејсот на заптивките.

Чистење– Исчистете ја надворешноста на конекторот со благ детергент и вода пред повторното поврзување за да спречите остатоци да ја загрозат заптивката.
