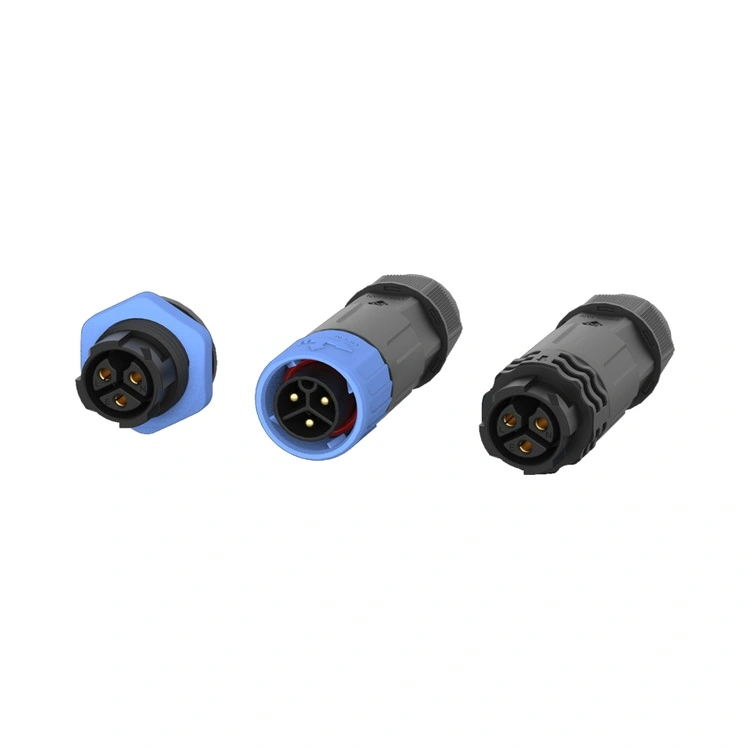

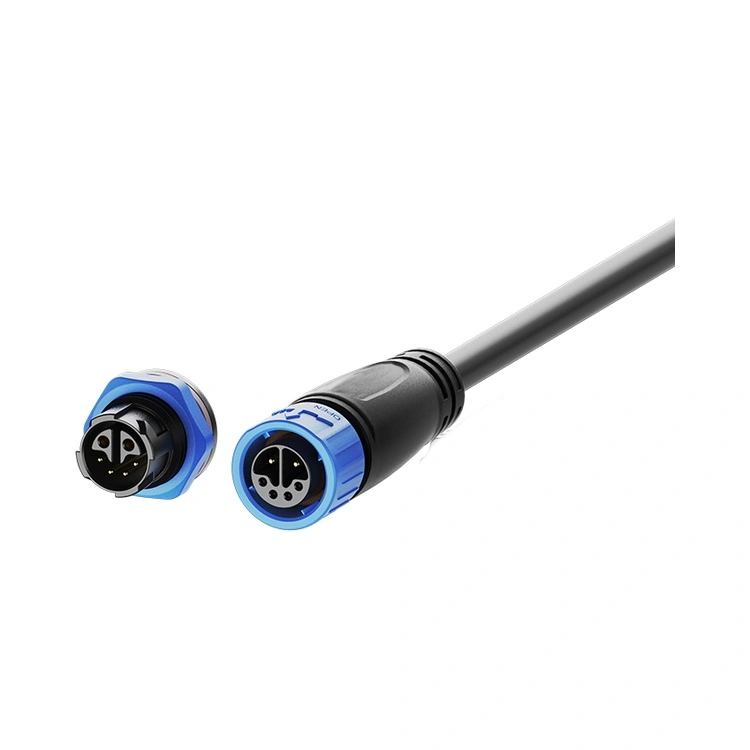

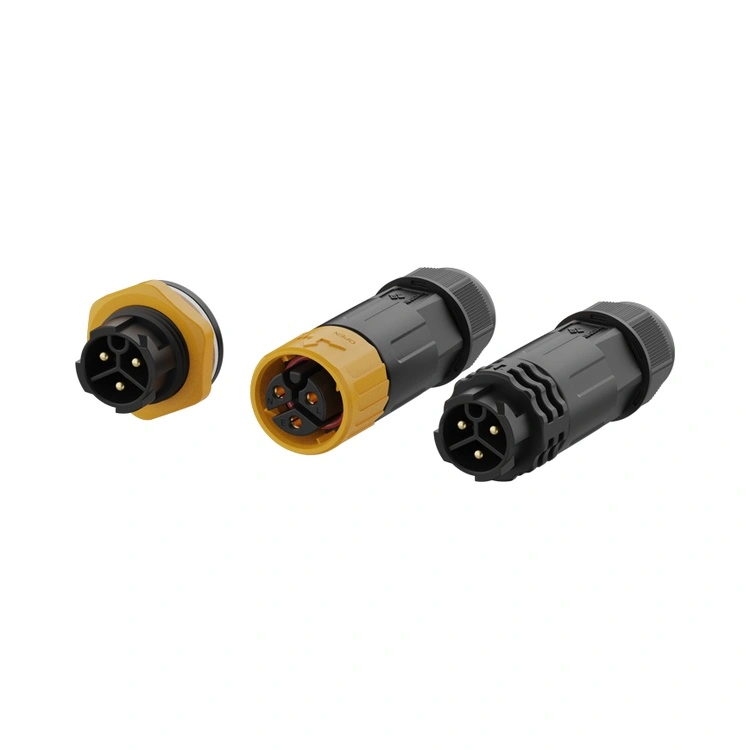

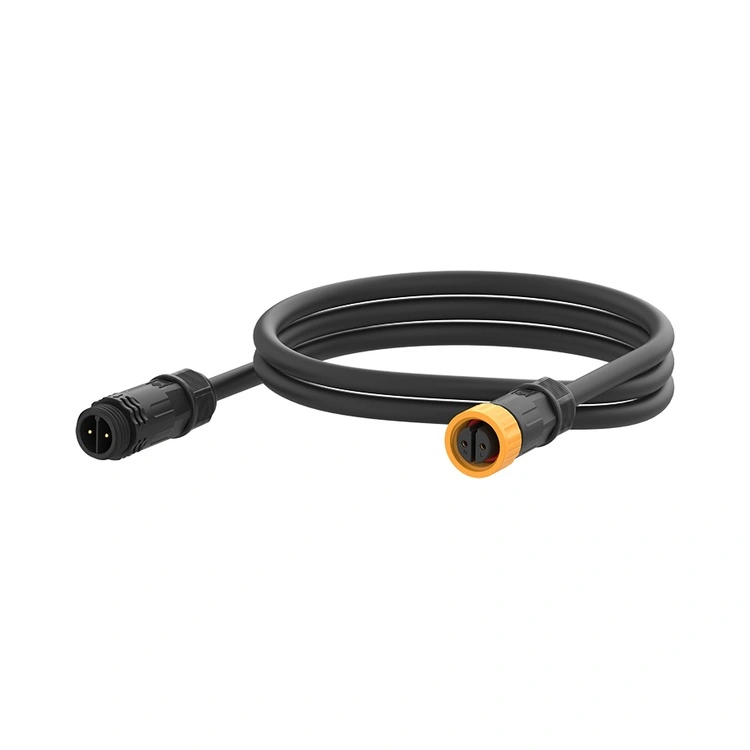

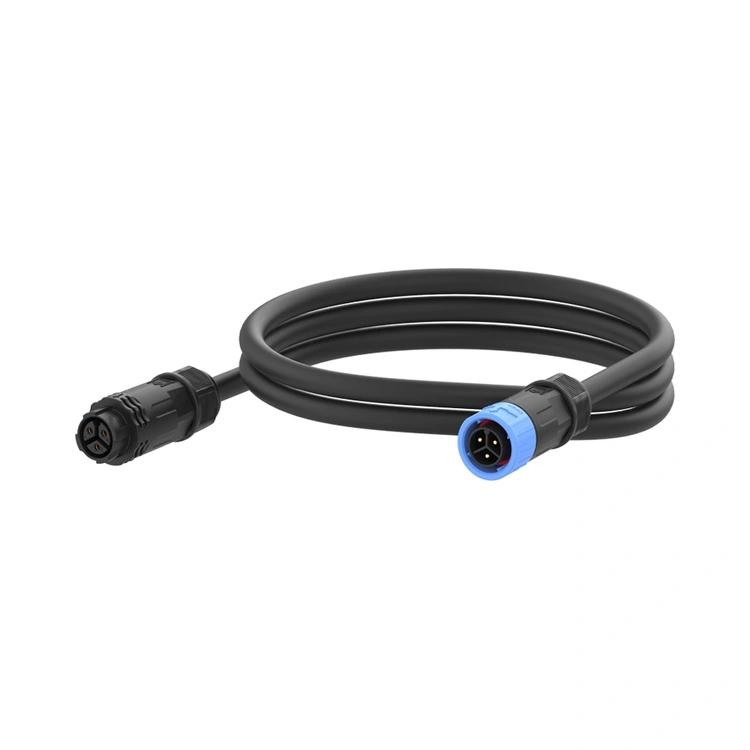

Водоотпорниот приклучок од серијата M16 е индустриска интерконекција од средната класа на Реунион, дизајнирана да го премости јазот помеѓу компактните M12 конектори и поголемите M20/M25 приклучоци за напојување. Сертифициран според стандардите за запечатување IP67/IP68, овој кружен конектор со навој комбинира робустен интерфејс од 16 мм со заштита на животната средина погодна за средини што се мијат, надворешни инсталации и индустриска опрема со умерени барања за моќност.
Контактите се обработуваат од месинг со селективно позлатено обложување, одржувајќи ниска и стабилна отпорност на контакт во текот на стотици циклуси на парење. Реунион ја произведува серијата M16 преку вертикално интегриран процес - од прецизна обработка до автоматско склопување и 100% електрично тестирање. Достапна во верзии за монтирање на панели и за монтирање на кабел, со завршетоци за лемење или ПХБ, серијата M16 се прилагодува на различни дизајни на опрема. За инженерите на кои им е потребен конектор кој нуди поголем тековен капацитет од M12, но во сè уште компактна форма, овој конектор обезбедува сигурно, запечатено решение за интерконекција.
| Карактеристика | Придобивка |
| IP67/IP68 Еколошки запечатување | Издржува прашина, привремено потопување и продолжено потопување - доверливо за перење, надворешни и морски инсталации. |
| Конфигурации од 2 до 8 пинови | Поддржува едноставни приклучоци за напојување, апликации со повеќе сигнали и хибридни напојувачки сигнали. |
| Опција за хибридни 2+4 пинови | Комбинира напојување (2 пина, 10А) и сигнал (4 пина, 3А) во еден конектор - го намалува бројот на кабли и просторот на панелот. |
| Тековни оценки до 15А | Се справува со умерено оптоварување на моќност - погодно за мотори, актуатори и LED осветлување. |
| Механизам за заклучување со навој | Спарување отпорно на вибрации - спречува олабавување од движење на машините и термички циклус. |
| Позлатени месинг контакти | Ниска отпорност на контакт (≤3mΩ) и заштита од корозија — ги одржува перформансите во влажни средини. |
| Високотемпературно куќиште PA66 | Работа од -40°C до +105°C - ги покрива индустриските и надворешните температурни екстреми. |
| Параметар | 2-пински | 3-пински | 4-пински | 5-пински | 6-пински | 7-пински | 8-пински | 2 + 4-пински |
| Оценка на напон | 250 V | 250 V | 250 V | 250 V | 125 V | 50 V | 50 V | 250V+50V |
| Тековен рејтинг | 15А | 15А | 10А | 10А | 5А | 5А | 5А | 10А+3А |
| Секција за жица | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5мм² |
Работна температура: -40°C ~ +105°C
Оценка за заштита: IP67 / IP68 (споен)
Материјал за куќиште: термопластика со висока температура
Материјал за контакт: Позлатена бакарна легура
Отпорност на контакт: ≤3mΩ
Циклуси на парење: ≥500
Оцена на запаливост: UL 94 V-0
Сите материјали се усогласени со RoHS
| Аспект | Реунион M16 серија | Премиум европски брендови М16 | Ефтин небрендиран M16 |
| Цена | Цена погодна за волумен | 3-4× повисоко | Поевтино однапред |
| Оценка за запечатување | IP67/IP68 - стандард | типичен IP67 | Непроверени тврдења |
| Тековен рејтинг | До 15 А | Типично до 15 А | Променлива |
| Опции за закачување | 2~8 пински плус хибридни 2+4 пинови | Ограничен опсег | Нецелосен избор |
| 100% електрично тестирање | Секоја единица | Врз основа на примерок | Случаен или ниеден |
| Следливост | ERP може да се следи од смола до завршен конектор | Да | Никој |
| Водечко време | 10-17 дена | 4-8 недели | Непредвидливо |
| Приспособување MOQ | Ниско (100 парчиња) | Високо (500+) | Не се нуди |
| Техничка поддршка | 24-часовен одговор од инженерски тим од 10 лица | Добро, но побавно | Ограничени |
| ISO сертификати | 9001, 14001, 13485 | Обично 9001 | Типично ниту еден |
| Сертификација | Опсег |
| ISO 9001:2015 | Управување со квалитет - дизајн, производство и услуга по продажбата. |
| ISO 14001:2015 | Управување со животната средина-проверено намалување на отпадот и одржливи практики. |
| ISO 13485:2016 | Управување со квалитетот на медицинските уреди-применливо за M16 што се користи во дијагностичка опрема или опрема за следење. |
| UL Признаен | Сертификација за безбедност на ниво на компоненти за пазарите во Северна Америка. |
| RoHS | Ограничување на опасни материи - усогласеност со Директивата на ЕУ. |
Производната линија М16 на Реунион работи под строги контроли на процесот. Запечатувањето IP67/IP68 е потврдено на секоја производна серија преку вистинско тестирање за потопување. Записите за тестирање, сертификатите за материјали и извештаите од инспекцијата се задржуваат за секоја серија, поддржувајќи ги вашите барања за ревизии за квалитет и документација за клиентите.
Хибридната конфигурација 2+4 комбинира два контакти за напојување (оценети 10A, 250V) и четири сигнални контакти (оценети 3A, 50V) во едно куќиште на конектор. Овој дизајн нуди значителни предности:
Го намалува бројот на кабли – Наместо да пушта одделни кабли за напојување и сигнал, еден кабел ги носи и двете.
Заштедува простор на панелот – Еден исечок на панелот заменува два.
Ја поедноставува инсталацијата – Еден конектор за парење наместо два.
Вообичаените апликации вклучуваат моторни погони (напојување + повратни информации од енкодер), LED светилки (напојување + контрола DALI) и индустриски сензори за кои е потребна енергија и податоци. Ако вашиот уред бара >4А за напојување и исто така носи нисконапонски сигнали, хибридот 2+4 често е најефикасното решение.
Двете оценки се достапни на истиот дизајн на конектор, но практичната разлика е:
IP67 – Заштитен од привремено потопување (1 m за 30 минути). Погоден за повеќето апликации на отворено и за перење.
IP68 – Заштитен од континуирано потопување (длабочина и времетраење специфицирани од клиентот). Погоден за морски, потопен сензор и инсталации подложни на поплави.
Стандардниот M16 на Реунион е оценет со IP67. За IP68, користиме подобрени материјали со прстен O-прстен и опционално преливање. Наведете ја вашата очекувана длабочина и времетраење на потопување (на пр., „IP68, 2m за 24 часа“) и нашиот инженерски тим ќе ја потврди соодветноста.
За постигнување и одржување на запечатување IP67, Reunion препорачува:
Вртежен момент – Рачно затегнете ја навртката за спојување додека О-прстенот не контактира со површината на панелот, а потоа нанесете дополнителен вртежен момент од 0,6-0,8 Nm со помош на вртежен клуч. Не надминувајте 1,0 Nm.
Инспекција на О-прстенот – Заменете го О-прстенот ако е видлива деформација, пукање или стврднување.
Распоред за замена – Годишно за дневни апликации за миење; на секои 2-3 години за стандардни индустриски средини.
Радиус на свиткување на кабелот – Одржувајте минимум 5× дијаметар на кабелот на влезот на конекторот.
Ориентација – За апликации на отворено/перење, ориентирајте го кабелот излез надолу.
