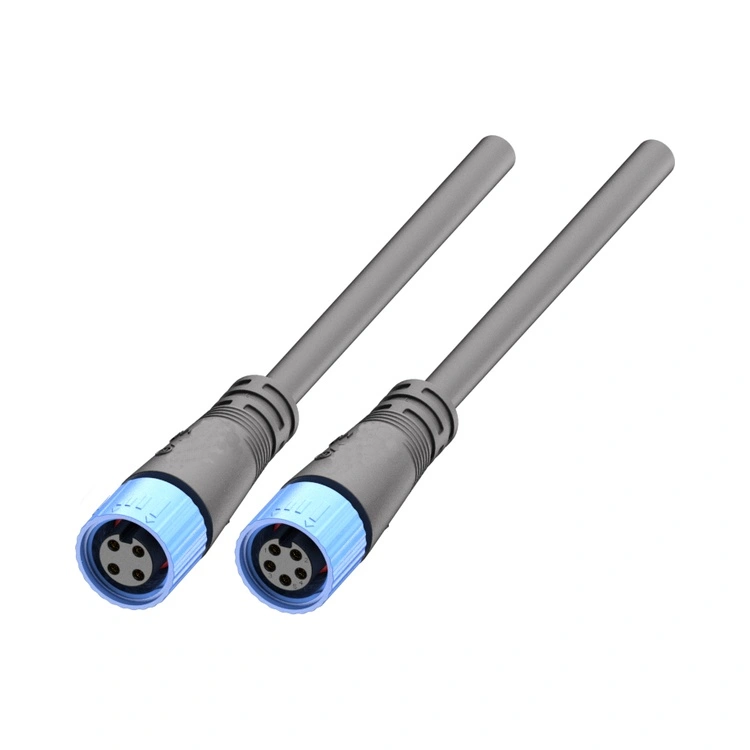

Конектор за LED светла од серијата M15

Конекторот за LED светла од серијата M15 е специјализирана интерконекција на Reunion за индустријата за надворешно LED осветлување - еден од најбрзо растечките сегменти во индустриското осветлување. Сертифициран според стандардите за интерфејс за LED осветлување, овој кружен конектор со навој комбинира компактен дизајн од 15 мм од типот F со запечатување со оцена IP67, што го прави погоден за улични светла, осветлување на тунелите, архитектонско осветлување, рефлектори на стадиони и надворешни LED дисплеи.

Куќиштето на конекторот е изградено од термопластика со висока цврстина PA66, обезбедувајќи одлична отпорност на временските услови, заштита од корозија и механичка издржливост без проблеми со тежината и корозијата на металните алтернативи.

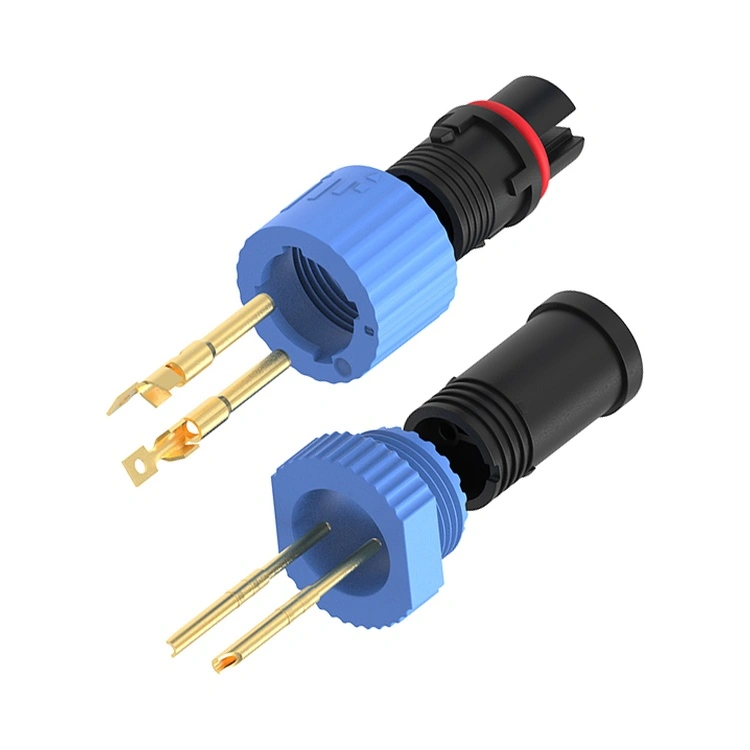

Клучна безбедносна карактеристика на серијата M15 е дизајнот на внатрешната преграда со повеќе јадра - одвоените бариери помеѓу проводниците за напојување ги спречуваат кратките споеви од оштетување на изолацијата на жиците, што е критично барање за инсталации со LED со висока моќност каде што напојувањето може да испорача над 500 W.

Контактите се направени од бакарна легура со позлатена облога, одржувајќи низок и стабилен отпор на контакт (≤3mΩ) во текот на работниот век на конекторот.

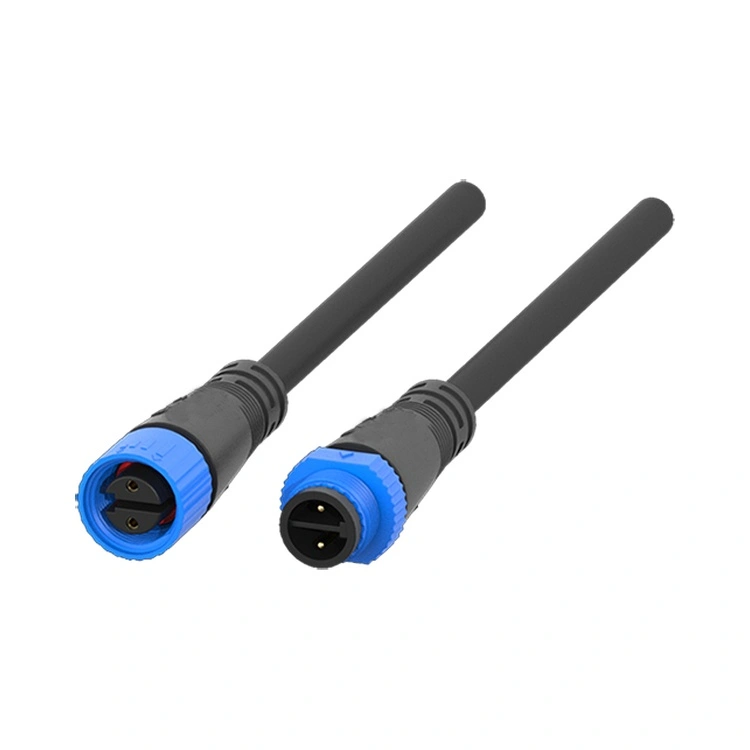

Достапна во 2-, 3-, 4- и 5-пински конфигурации со тековни оценки до 10A, серијата M15 поддржува и LED драјвери со постојана струја и со постојан напон.

Реунион ја произведува серијата M15 преку вертикално интегриран процес - од прецизно обликување со вбризгување преку автоматско склопување и 100% електрично тестирање. Механизмот за заклучување со навој обезбедува спојување отпорно на вибрации - критично за инсталации изложени на ветер, сообраќајни вибрации и термички циклус од -40°C до +105°C.

За инженерите кои дизајнираат системи за надворешно осветлување, овој конектор обезбедува сигурно, безбедно и компактно решение специјално приспособено за LED апликации, поддржано од 15-годишното производствено искуство на Reunion.

Клучни продажни точки

Серијата M15 е наменски направена за надворешно LED осветлување, со карактеристики кои одговараат на специфичните барања на долготрајните надворешни инсталации.

Технички спецификации

Општи спецификации:

Работна температура:-40°C ~ +105°C

Оценка за заштита:IP67 / IP68 (споен)

Материјал за домување:PA66

Материјал за контакт:Позлатена бакарна легура

Отпор на контакт:≤3mΩ

Циклуси на парење:≥500

Стандард за дизајн:Во согласност со стандардите за интерфејс за LED осветлување

Оценка за запаливост:UL 94 V-0

Сите материјали се усогласени со RoHS

Апликации и случаи на употреба во реалниот свет

Конекторот за LED светла од серијата M15 е распореден во апликации за надворешно осветлување каде сигурноста и безбедноста се најважни.

Примарни полиња за апликација

Осветлување на улица и автопат– LED улични светла и системи за осветлување на автопатот.

Осветлување на тунелите– Осветлување на автопатот и железничкиот тунел.

Архитектонско и фасадно осветлување– Контури на згради, мостови и споменици.

Стадион и спортско осветлување– Системи за просветлување на големи површини.

Надворешни LED дисплеи– Модуларни билборди и екрани со голем формат.

Осветлување на пејзаж и парк– Осветлување на патеки, украсни инсталации и осветлување на градината.

Осветлување со соларна енергија– Осветлување на улица и патеки надвор од мрежата.

Сертификати и осигурување на квалитет

Производната линија на M15 LED конектори на Реунион работи под строги контроли на процесот. Запечатувањето IP67 е потврдено на секоја производна серија преку вистинско тестирање за потопување. Записите за тестирање, сертификатите за материјали и извештаите од инспекцијата се задржуваат за секоја серија, поддржувајќи ги вашите барања за ревизии за квалитет и документација за клиентите.

Најчесто поставувани прашања (ЧПП)

1. Зошто M15 LED конекторот има внатрешни прегради помеѓу проводниците - дали е ова стандардна карактеристика?

Дизајнот на внатрешна партиција со повеќе јадра е aбезбедносна карактеристика специјално дизајниран во серијата M15 за апликации за LED осветлување. Во LED инсталации со висока моќност, напојувањето може да испорача >500W на напон до 350V DC. Ако изолациониот слој на жица се оштети (за време на монтажата или од вибрации), изложените проводници може да се склопат - предизвикувајќи дефект на возачот или дури и пожар. Внатрешните прегради обезбедуваат физичко одвојување помеѓу проводниците во телото на конекторот, спречувајќи контакт дури и ако изолацијата е загрозена. Оваа карактеристика ене е стандарден во конектори за општа намена (M8/M12) и е клучен диференцијатор за M15. Преградите на Reunion се обликувани интегрално со изолаторот - не се додаваат како посебни компоненти - обезбедувајќи тие да останат ефективни во текот на работниот век на конекторот.

2. Кој е правилниот вртежен момент за навртката за спојување M15 и како треба да се одржува заптивката IP67 со текот на времето?

За да се постигне и одржува IP67 запечатување во надворешни LED инсталации, Reunion препорачува:

Вртежен момент за парење– Рачно затегнете ја навртката за спојување додека О-прстенот не дојде во контакт со површината на панелот, а потоа нанесете дополнителен вртежен момент од0,4-0,6 Nmкористејќи вртежен клуч. Не надминувајте 0,8 Nm.

О-прстен инспекција– Пред-инсталираниот О-прстен треба да се проверува при секој циклус на одржување. Заменете ако е видлива деформација, пукање или стврднување.

Распоред за замена на О-прстенот– За надворешни инсталации со секојдневно термално возење, заменете ги О-прстените на секои 2-3 години како дел од превентивното одржување.

Радиус на свиткување на кабелот– Одржувајте минимален радиус на свиткување од5× дијаметар на кабел на влезот на конекторот за да се спречи стресот на заптивката на кабелот.

Ориентација на кабелот– Ориентирајте го излезот од кабелот надолу за да спречите здружување на водата во близина на интерфејсот на заптивката.

Чистење пред повторно поврзување– Исчистете ја надворешноста на конекторот со благ детергент и вода пред повторното поврзување за да спречите остатоци да ја загрозат заптивката.
