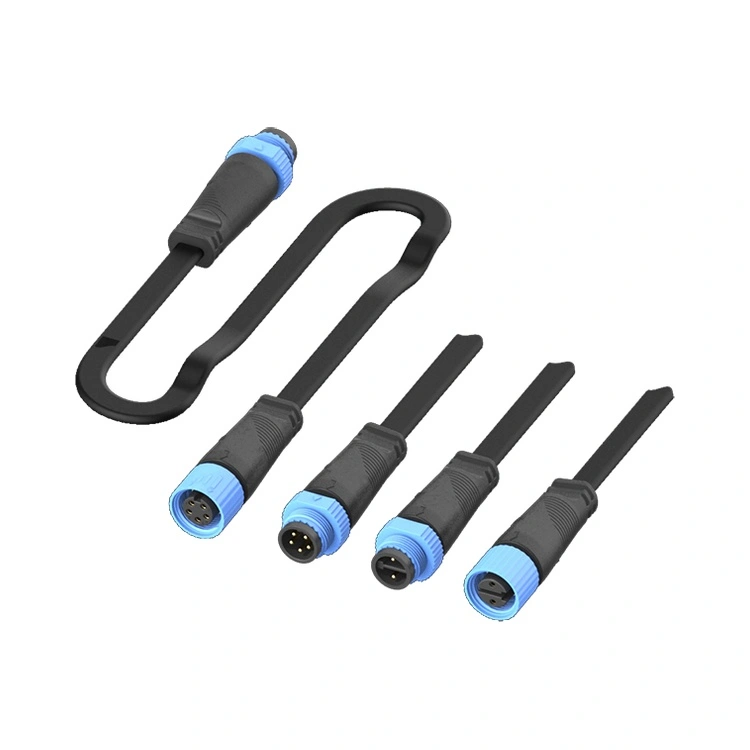

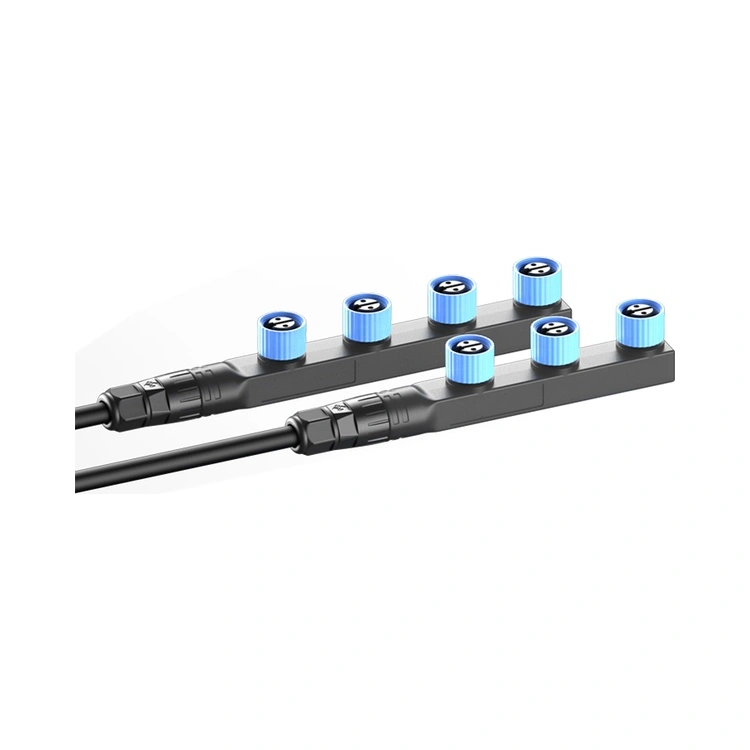

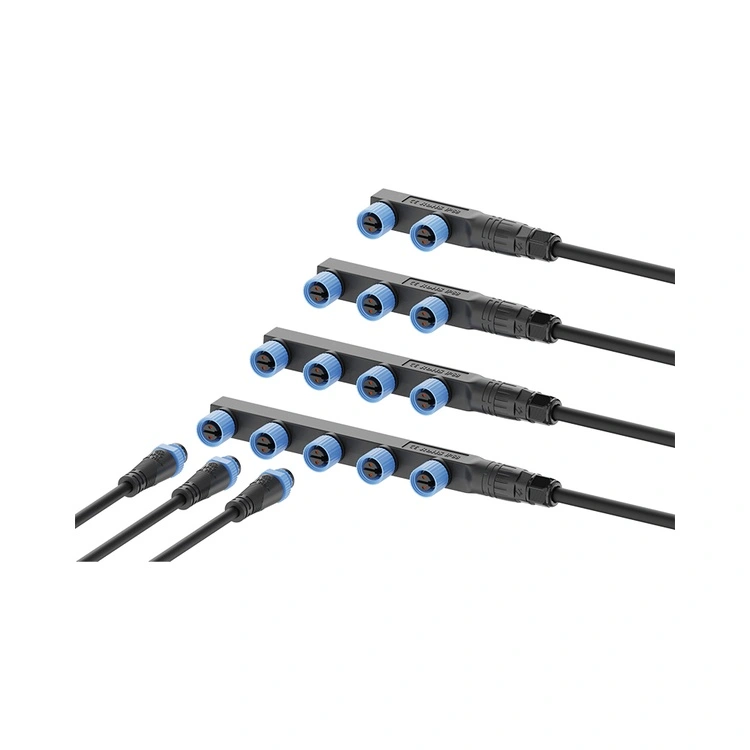

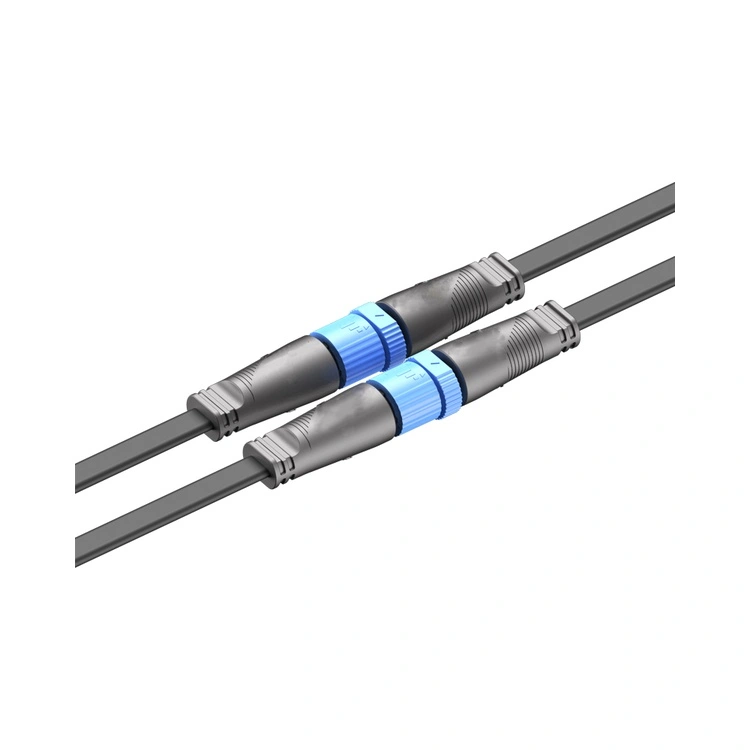

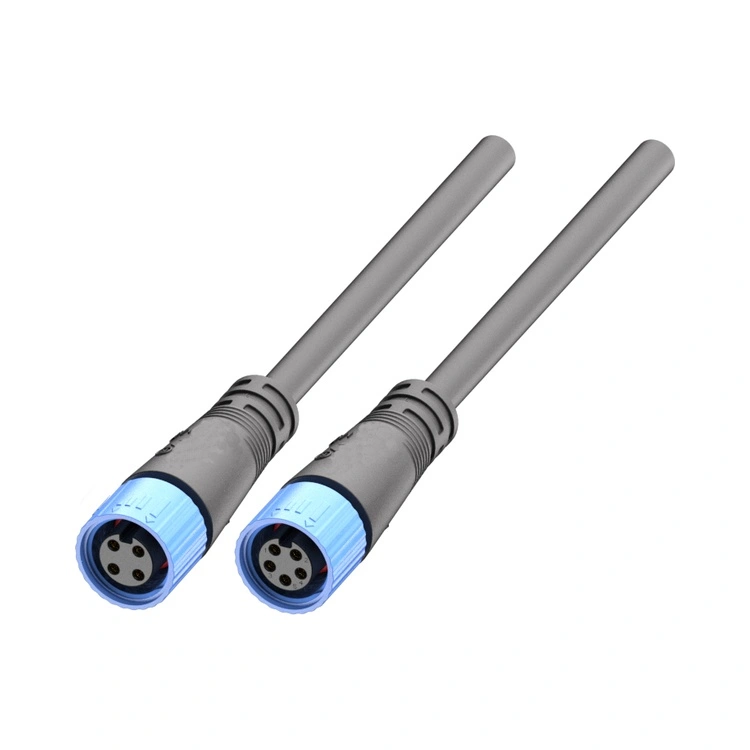

Пластичен водоотпорен конектор од серијата M15

Клучни продажни точки

Пластичниот водоотпорен конектор M15 обезбедува уникатни предности што металните конектори не можат да ги обезбедат, особено во приморските, поморските и чувствителни на тежина апликации.

Технички спецификации

Општи спецификации:

Работна температура:-40°C ~ +105°C

Оценка за заштита:IP67 / IP68 (споен)

Материјал за домување:PA66

Материјал за контакт:Позлатена бакарна легура

Отпор на контакт:≤3mΩ (почетна)

Циклуси на парење:≥500

Стандард за дизајн:Во согласност со стандардите за интерфејс за LED осветлување и надворешна опрема

Оценка за запаливост:UL 94 V-0

Тежина:Приближно 60% полесни од споредливите месинг конектори

Сите материјали се усогласени со RoHS

Процес на приспособување и производство

Способноста за вбризгување во куќата на Реунион им овозможува на производителите на надворешна опрема да го приспособат пластичниот водоотпорен конектор M15 на нивните специфични барања за дизајн - од боја и текстура до склопови на кабли и пакување.

Прилагодливи опции за пластични конектори

Боја на куќиштето– Секоја RAL или Pantone боја која се обликува директно во материјалот - не е потребно боење или секундарна завршна обработка. Бојата е интегрална и нема да се чипне или лупи.

Текстура на површината– Мазни, мат или текстурирани завршетоци за држење или естетски барања.

Кабелски склопови– Прилагодена должина (0,1м до 20м), ПУР (отпорна на масло/хемикалии) или ПВЦ јакна, со единечен или двостран крај, со или без прелиен релјеф на напрегање.

Контакт се вчитува– 2, 3, 4 или 5 пинови по потреба; неискористени позиции оставени празни или опремени со кукла иглички за механичка рамнотежа.

Обележување на кабел– Прилагодено печатење или етикети со термички смалување за идентификација на колото.

Ориентација на конекторот– Верзии со директен или прав агол за апликации за монтирање на панел или за монтирање на кабел.

Пакување– Антистатички кеси, макари или картони со ознака по мерка за автоматизирани линии за склопување.

Тек на производствениот процес

Реунион работи со посебен капацитет за калапи за инјектирање во рамките на фабриката во Шенжен од 4.000 m²:

Сушење на материјалот– PA66 прецизно се суши за да се отстрани влагата и да се спречат дефекти во обликувањето.

Калапи со вбризгување– Прецизно обликување на автоматизирани преси со контрола на толеранција ±0,02mm; пигмент во боја додаден директно на смола.

Контакт печат и позлата– Брзо печат од бакарна легура со селективно позлатено во автоматизирани линии за позлата.

Секундарни операции– Вметнување на позлатени контакти и О-прстен заптивки во обликуваното куќиште.

Обработка на кабли– Автоматско сечење, соголување и калај; внатрешно истиснување на PUR/PVC кабел за прилагодени склопови на кабли.

Собрание– Полуавтоматски линии со поставеност на контактите проверена од видот и прицврстување со контролиран вртежен момент.

Електрично тестирање– 100% верификација на континуитет, отпор на изолација (≥5000MΩ) и отпорност на диелектрик.

Земање примероци од животната средина– Сериско земање примероци за потопување IP67 (1м, 30 мин) и термички циклус.

Пакување– Антистатичко вакумско запечатување со десикант; картонско пакување за извозно одделение со сопствено етикетирање по потреба.

Сертификати и осигурување на квалитет

Линијата за производство на пластични конектори M15 на Reunion работи под строги контроли на процесот. Запечатувањето IP67 се потврдува на секоја производна серија преку вистинско тестирање за потопување (1 m, 30 минути) со помош на вода. Записите за тестирање, сертификатите за материјали и извештаите од инспекцијата се задржуваат за секоја серија, поддржувајќи ги вашите барања за ревизии за квалитет и документација за клиентите.

Најчесто поставувани прашања (ЧПП)

1. Како функционира пластиката M15 во средини со прскање сол во споредба со металните конектори?

Куќиштето PA66 на M15 еинхерентно отпорен на корозија- не рѓосува и не оксидира. Во независното тестирање со прскање со сол по ASTM B117 (96 часа), не забележавме деградација на површината, нема намалување на интегритетот на запечатувањето (потврдено со IP67 пост-тест) и површините за контакт останаа во рамките на спецификацијата поради позлата. Спротивно на тоа, месинг-приклучоците со обложување со никел често покажуваат видлива корозија (дупчење, бела 'рѓа) во рок од 48-72 часа по изложувањето на сол спреј, што може да го загрози заптивката на прстенот О-прстен и интегритетот на конецот. За морските средини (поморски платформи, крајбрежно осветлување, бродови), пластичниот M15 значително ги надминува обложените метални конектори.

2. Дали пластичното куќиште ја обезбедува истата сигурност за парење како металните конектори во текот на многу циклуси?

Да. Додека куќиштето е пластично, наинтерфејс за заклучување со навој вклучува метални влошки за да се обезбеди постојано задржување на вртежниот момент во текот на стотици циклуси на парење. Тестирањето на Реунион покажува дека силата на задржување останува >90% од почетната спецификација по 500 циклуси на парење, абењето на конецот е минимално поради зафаќањето на конецот од метал-метал, а заптивката со О-прстен останува ефективна низ температурниот опсег. За апликации со висок циклус (на пр., годишно одржување кое бара исклучување на конекторот), препорачуваме да го подмачкувате О-прстенот со силиконска маст при секое спојување за да го продолжите векот на заптивката.
