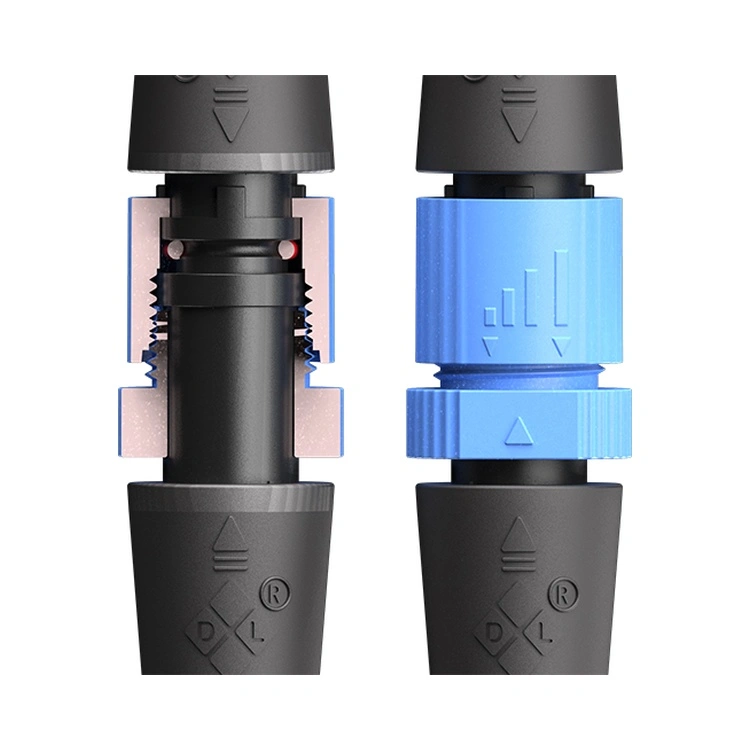

На Водоотпорен конектор од серијата M15 не е само кружен интерфејс со навој; тоа е посветената безбедносна бариера на Реунион за LED системи со висока моќност каде што просторните ограничувања одговараат на екстремната временска изложеност. Додека стандардните опции M12 управуваат со сигнали со ниска струја, оваа платформа од 15 мм располага со проводници од 16–20 AWG кои носат до 10 А по пин - клучно за возење модерни LED мотори од 500 W+ во архитектонски и инфраструктурни проекти.
Уникатен инженерски диференцијатор: Куќиштето со тип-дизајн се интегрирамулти-јадрени внатрешни партиции— физички бариери кои ги одвојуваат лентите за напојување и сигнали во рамките на истата обвивка. Во реалните инсталации (на пр., осветлување на тунелот со работа 24/7), оваа партиција спречува катастрофални кратки споеви ако поединечната изолација на жицата се истроши од вибрации, режим на неуспех честопати занемарен од генеричките кружни конектори.

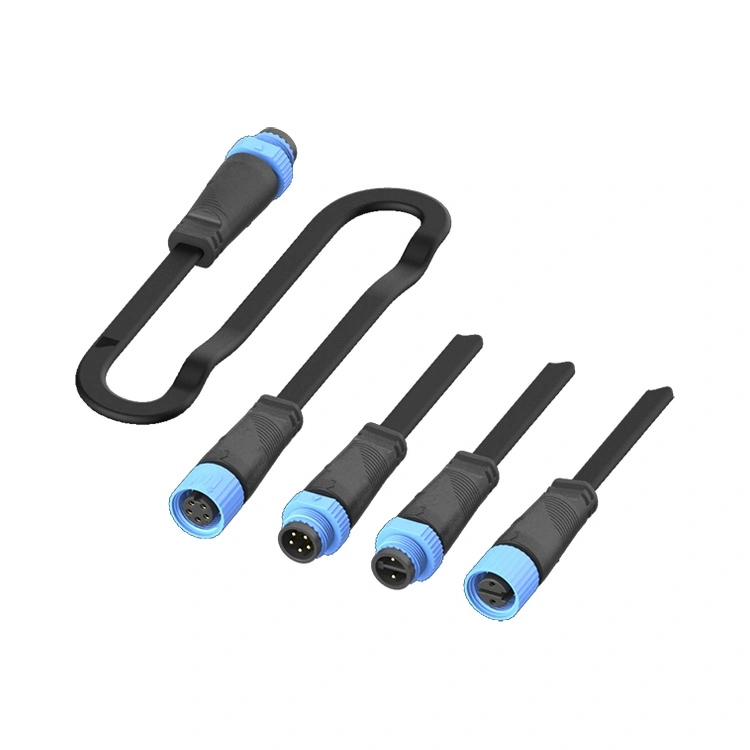

Реунион ја произведува оваа серија преку вертикално интегриран процес: прецизно обликување со вбризгување PA66, автоматизирано позлатено контакти од бакарна легура и 100% електрично тестирање по серија. Достапен во распоред со 2-, 3-, 4- и 5-пински, на Водоотпорен конектор од серијата M15 поддржува и ЛЕД двигатели со постојана струја и константен напон, со навртка за заклучување со навој што го одржува интегритетот на вртежниот момент при резонанца предизвикана од ветер и дневно термичко возење.
| Карактеристика | Инженерска корист за вашиот проект |
| IP67/IP68 Maated запечатување | Издржува привремени поплави (IP67) и континуирано потопување до 1,5 m (IP68) - потврдено преку тестови за влез на вода на ниво на серија |
| Компактен дизајн на тип од 15 мм | Се вклопува во тенки LED светилки и дисплеи поставени на столб каде што секој милиметар е важен; го намалува оптоварувањето на ветерот на тела. |
| Внатрешни партиции со повеќе јадра | Безбедност-прво: Физичкото раздвојување помеѓу кола за напојување (250V/10A) го спречува лакот од лази на изолацијата |
| PA66 Домување | Издржува метални куќишта во крајбрежни или хемиски агресивни средини. |
| Позлатени контакти | Одржува отпорност на контакт од ≤3mΩ преку 500+ циклуси на парење |
| Јадра | 2,3,4,5 пинови опционални |
| Параметар | 2-пински | 3-пински | 4-пински | 5-пински |
| Оценка на напон | 250 V | 250 V | 125 V | 125 V |
| Тековен рејтинг (по пин) | 10А | 10А | 10А | 10А |
| Опсег на жица | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Издржлив напон на диелектрик | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| Отпорност на изолација | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Работна температура:-40°C ~ +105°C
Заштита:IP67 / IP68 (потврдена во споена состојба со испорачаниот О-прстен)
Домување:PA66

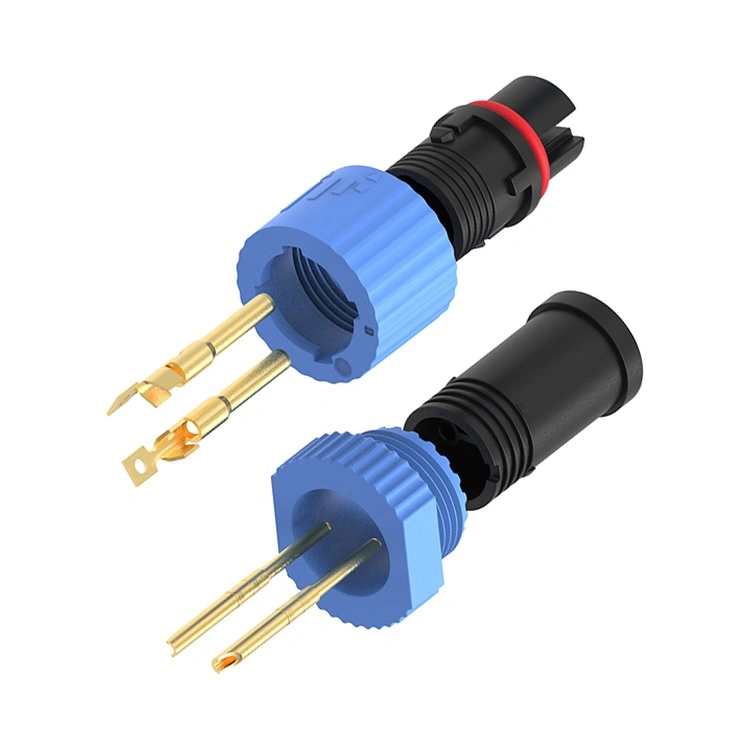

Контакт:Позлатена бакарна легура
Отпор на контакт:≤3mΩ
Трајност на парење:≥ 500 пати
Запаливост:UL 94 V-0
Усогласеност:RoHS, REACH
| Аспект | Реунион M15 серија | Премиум брендови на ЕУ/САД | Алтернативи со ниска цена |
| Единечна цена | Конкурентна во обем (побарајте нивоа на цени) | 2–3 пати повисоко | Поевтини однапред, но скриени трошоци за неуспех |
| Внатрешни безбедносни прегради | Да – стандардно за сите пинови | Ретко се нуди | Секогаш отсутен |
| Материјал за домување | PA66 | PA или легура на цинк | Рециклирано/непознато одделение – станува кршливо за 2 години |
| Контакт позлата | Малтерисување со злато | Злато или сребро (0,1-0,2µm) | Калај или без позлата |
| Температурен опсег | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| Следливост | ERP-кодирано од серија на смола до финално склопување | Да | Никој |
| Водечко време | 12-15 дена | 6-8 недели | Непредвидливо (30-60 дена) |
| Приспособување MOQ | 100 парчиња (за склопови на кабли) | 500+ ЕЕЗ | Не се нуди |
| Инженерска поддршка | Одговор од 24 часа, 10 внатрешни инженери | Побавно поради повеќеслојната поддршка | Нема техничка поддршка |
Производниот капацитет на Реунион (потврден со ISO 9001, 14001 и 13485) работи под строга статистичка контрола на процесот. Секое производство многу на Водоотпорен конектор од серијата M15 вклучува:
Суровина
Записи за калапи со вбризгување во процесот (притисок, температура, време на циклус)
100% електрично тестирање (Hi-pot, отпор на изолација и отпорност на контакт)
Извештаи за тестирање за потопување IP67 (случаен примерок од секоја серија - фотографии и видеа се задржани)
На Водоотпорен конектор од серијата M15 не е генерички конектор за автоматизација пренаменет за осветлување. Се однесува на три вистински празнини:
Тековен капацитет: M12/M8 обично се справува со 4A max; М15 испорачува10 А по пин— есенцијални за LED модули од 100W+.
Безбедносни партиции: Внатрешните бариери сезадолжително за SELV (Safety Extra Low Voltage) системи каде коегзистираат напојувањето и контролните жици. Без нив, залутаната жица може да скрати 250 V до сигналната линија - уништувајќи ги возачите.
Трајност: Куќиштето PA66 на M15 со ултравиолетови стабилизатори го спречува пукањето предизвикано од сонцето - познат режим на неуспех за стандардните најлонски мешавини M12 во држачите за надворешни столбови.
Три инженерски причини:
Натпревар за термичка експанзија: PA66 се проширува/договара со обвивката на кабелот и LED куќиштето, намалувајќи го напрегањето на смолкнувањето на заптивките при нишалки од -40°C~+105°C.
Избегнување на галванска корозија: Во крајбрежните средини или средини со сол за одмрзнување, металните конектори трпат корозија на пукнатините дури и со позлата. PA66 целосно го елиминира ова.
Намалување на тежинатана: 40% полесни од еквивалентни метални обвивки - од клучно значење за конзолните краци на светилките под оптоварување на ветерот.
За проекти кои експлицитно бараат метална заштита (на пример, медицинско осветлување чувствително на EMI), Reunion нуди алтернативни серии - но за 95% од LED апликациите на отворено, PA66 го надминува металот во вкупните трошоци на сопственост.
Вртежен момент за парење:Рачно затегнете додека О-прстен седишта, а потоа нанесете0,4-0,6 Nm со вртежен клуч. Никогаш не надминувајте 0,8 Nm (преголемата компресија го искривува О-прстенот).
Инспекција на О-прстен:Заменете го претходно инсталираниот NBR O-прстен секој24 месеци за инсталации со дневен термички циклус >30°C делта.
Влез на кабел:Одржувајте а5× дијаметар на кабел радиусот на свиткување на релјефот на напрегањето за да се спречат микро-празнини околу изолацијата на жицата.
Ориентација: Секогаш насочувајте го кабелот надолу за да избегнете собирање вода на интерфејсот на задната обвивка.

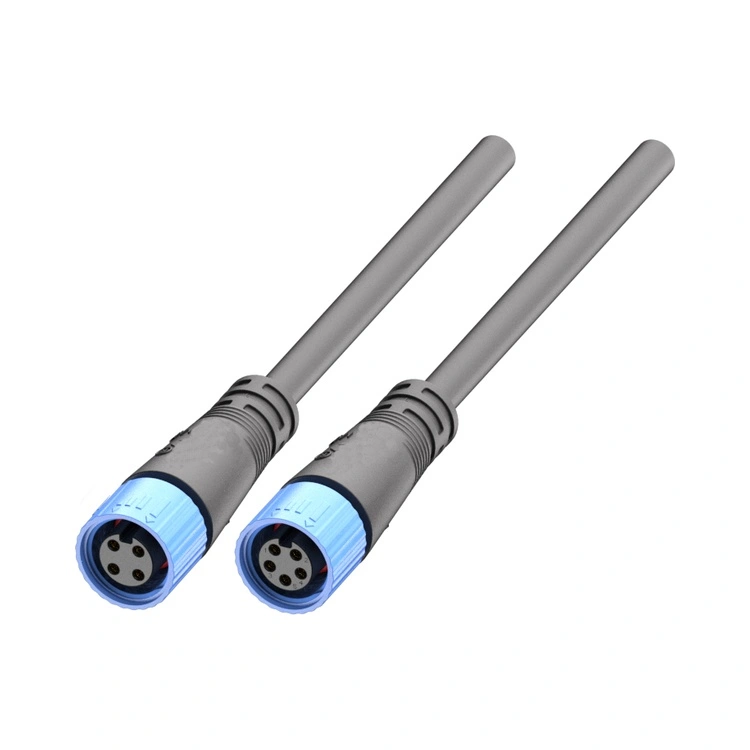

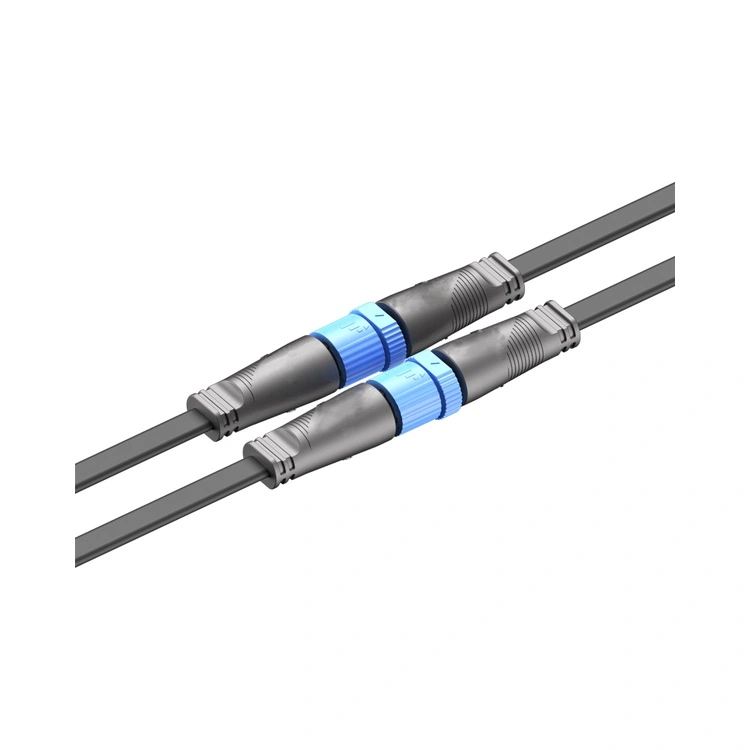

Реунион обезбедува фабрички склопени кабелски приклучоци со претходно затегнати конектори - елиминирајќи ја варијабилноста на инсталацијата на теренот за критични инфраструктурни проекти.
